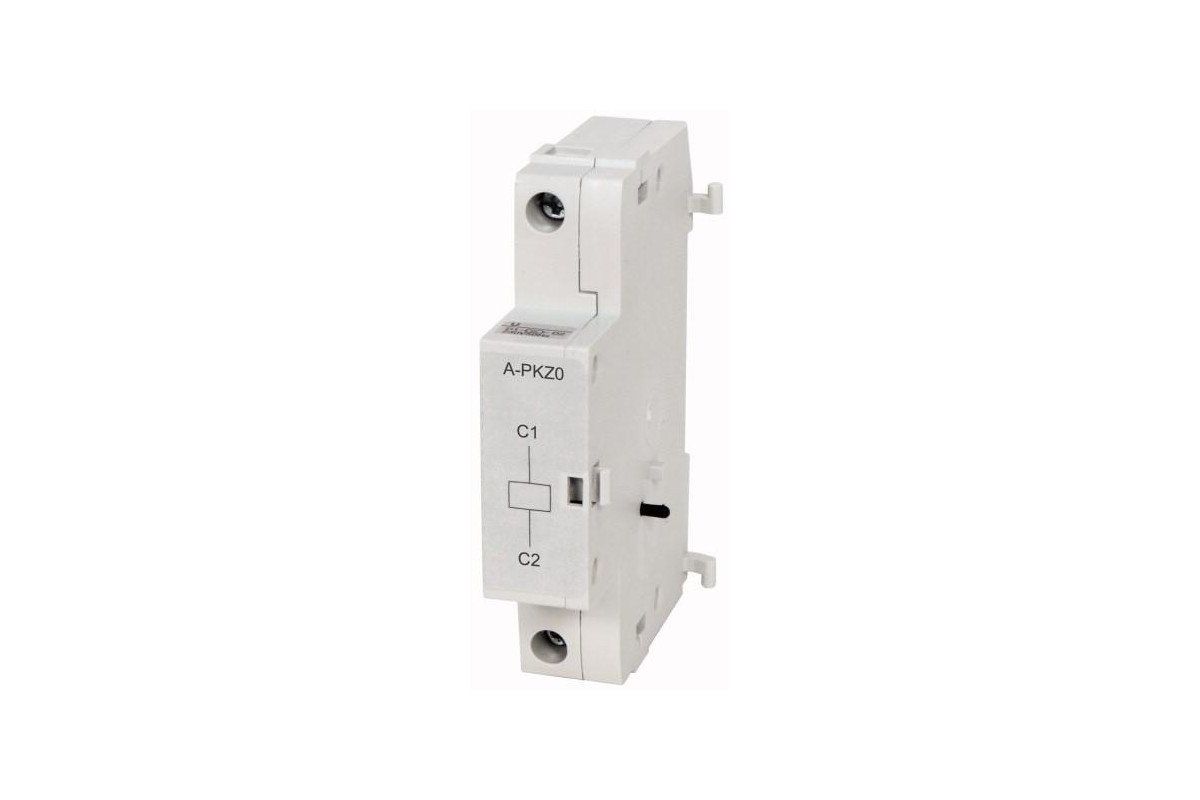

A-PKZ0 (440V60HZ) Независимы расцепитель 440В

82164
1 634.73
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаГермания

Технические характеристики

Артикул82164
Габариты, ШхВхГ, мм68x18x90
Объем, дм30.147
Масса, кг0.08

Программа поставок

АссортиментДополнительное оснащение
ПринадлежностиРасцепитель рабочего тока
Управляющее напряжение440 V 60 Hz
Применяемое дляРасцепители рабочих токов PKZ0(4), PKE
Тип напряженияСтандартное напряжение
Работает от токаAC
Техника присоединенияВинтовые клеммы
Применяемое дляPKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Для PKE возможна установка только A-PKZ0 или U-PKZ0... начиная с серийного номера 02.
указания

слева можно установить на:

автомат защиты двигателей

не комбинируется с:

расцепителем минимального напряжения U-PKZ0

Постоянный ток: кратковременная работа 5 с.

Технические характеристики

Общая информация
Поперечные сечения соединениямм?
одно-/тонкопроволочный, с оконечной муфтоймм21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
одно- или многожильныеAWG1 x (18 - 14)
2 x (18 - 14)
Управляющее напряжение440 V 60 Hz
Рабочий диапазон
Переменное напряжениеx Us0,7- 1,1
постоянное напряжениеx Us0,7- 1,1
потребляемая мощность
Перем. ток (AC)
мощность троганиявтягиваниеVA5
мощность удержанияУдержаниеVA3

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощностиInA0
Потеря мощности на полюс, в зависимости от токаPvidW0
Потеря мощности оборудования, в зависимости от токаPvidW0
Статическая потеря мощности, не зависит от токаPvsW0.5
Способность отдавать потери мощностиPveW0
Мин. рабочая температура°C-25
Макс. рабочая температура°C55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Shunt release (for power circuit breaker) (EC001023)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Full load current trip (ecl@ss8.1-27-37-04-18 [AKF016010])
Rated control supply voltage Us at AC 50HZV0 - 0
Rated control supply voltage Us at AC 60HZV440 - 440
Rated control supply voltage Us at DCV0 - 0
Voltage type for actuatingAC
Initial value of the undelayed short-circuit release - setting rangeA0
End value adjustment range undelayed short-circuit releaseA0
Type of electric connectionScrew connection
Number of contacts as normally open contact0
Number of contacts as normally closed contact0
Number of contacts as change-over contact0
Suitable for power circuit breakerNo
Suitable for off-load switchNo
Suitable for motor safety switchYes
Suitable for overload relayNo

Апробации

Стандарты продуктаUL 508, CSA-C22.2 No. 14, IEC60947-4-1, CE marking
Номер документа ULE36332
Номер категории контроля ULNLRV
Номер документа CSA165628
Номер класса CSA3211-05
North America CertificationUL listed, CSA certified
Спроектировано специально для Северной АмерикиNo
Объем дм3
0,15 дм3
Модель
A-PKZ0(440V60HZ)
Общие характеристики
Бренд
Eaton
Вес
0,08 кг
Производитель
Eaton (Moeller)
Страна
Германия
