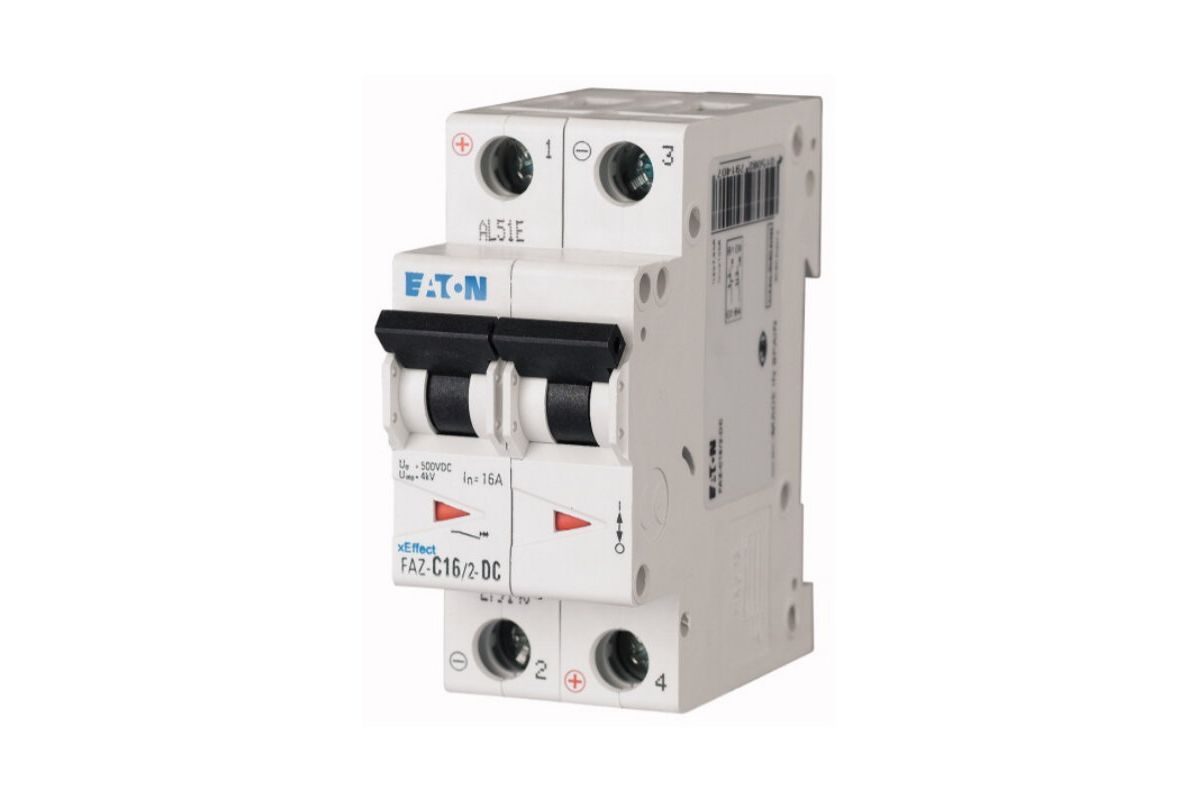

FAZ-C16/2-DC автоматический выключатель для защиты цепей пост. тока 16а, кривая отключения c, 2 полюса, откл. способность 10 ка

279140
10 466.10
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаГермания

Технические характеристики

Артикул279140
Объем, дм30,22
Масса, кг0,24
ВидАвтоматический выключатель
Номинальный ток, А16
Номинальное напряжение АС, В750
Номинальное напряжение DC, В250
Характеристика отключенияC
Количество полюсов2
Максимальная отключающая способность, кА15

Программа поставок

Основная функция Линейные защитные автоматы
Полюсы 2-полюсн.
Характеристика срабатывания C
Применение коммутационные устройства для применений постоянного тока
Расчетный рабочий токInA16
Измерительная коммутационная способность по IEC/EN 60947-2 кА10
Ассортимент FAZ-DC

Технические характеристики

Электрический
Стандарты и предписания IEC/EN 60947-2
Номинальное напряжениеUeВ
В пост. тока250 (на полюс)
Измерительная коммутационная способность по IEC/EN 60947-2 кА10
Характеристика C
макс. входной предохранитель A gL/gG100
Класс селективности 3
срок службыПереключения >, 10000
Направление подвода питания поляризованный
Механический
Монтажный размер колпачков мм45
Цокольный размер корпуса мм80
Защита клемм защита от прикосновения пальцами и тыльной стороной кистей рук согласно BGV A2
Монтажная ширина на полюс мм17.5
Монтаж DIN рейка IEC/EN 60715
Класс защиты IP20, IP40 (встроенный)
Клеммы вверху и внизу Зажимы/приподнятые зажимы
Поперечные сечения соединения мм?
мм21 x 25
мм22 x 10
Толщина материала сборной шины мм0,8 - 2
установочное положение любая

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощностиInA16
Потеря мощности на полюс, в зависимости от токаsub>,vidW0
Потеря мощности оборудования, в зависимости от токаsub>,vidW4.7
Статическая потеря мощности, не зависит от токаsub>,vsW0
Способность отдавать потери мощностиsub>,veW0
Мин. рабочая температура °C-40
Макс. рабочая температура °C75
линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки

Технические характеристики согласно ETIM 6.0

Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042)
Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011])
Release characteristic C
Number of poles (total) 2
Number of protected poles 2
Nominal rated current A16
Nominal rated voltage V250
Rated short-circuit breaking capacity Icn EN 60898 at 230 V kA0
Rated short-circuit breaking capacity Icn EN 60898 at 400 V kA0
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V kA10
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V kA10
Voltage type DC
Current limiting class 3
Frequency Hz50 - 60
Concurrently switching N-neutral No
Suitable for flush-mounted installation No
Over voltage category 3
Pollution degree 2
Width in number of modular spacings 2
Built-in depth mm70.5
Additional equipment possible Yes
Degree of protection (IP) IP20


Объем дм3
0,22 дм3
Ток, А
16 А
Расчетная разрывная способность при коротком замыкании
  • 10 кА
Номинальное напряжение
  • 250 В
Температура окружающей среды
  • от - 40 до 75 С
Номинальная частота
  • 50-60 Гц
Глубина
17,5 мм
Количество полюсов
  • 2
Модель
FAZ-C16/2-DC
Толщина
  • 0,8 - 2 мм
Номинальное напряжение изоляции Ui
  • 750 В
Ном, предельная отключающая способность Icu при 380/415
  • 48 В
Категория товара
  • C
Монтажный размер колпачков
  • 45 мм
Потеря мощности оборудования, в зависимости от тока
4,7
Общие характеристики
Бренд
Eaton
Вес
0,24 кг
Производитель
Eaton (Moeller)
Страна
Германия
