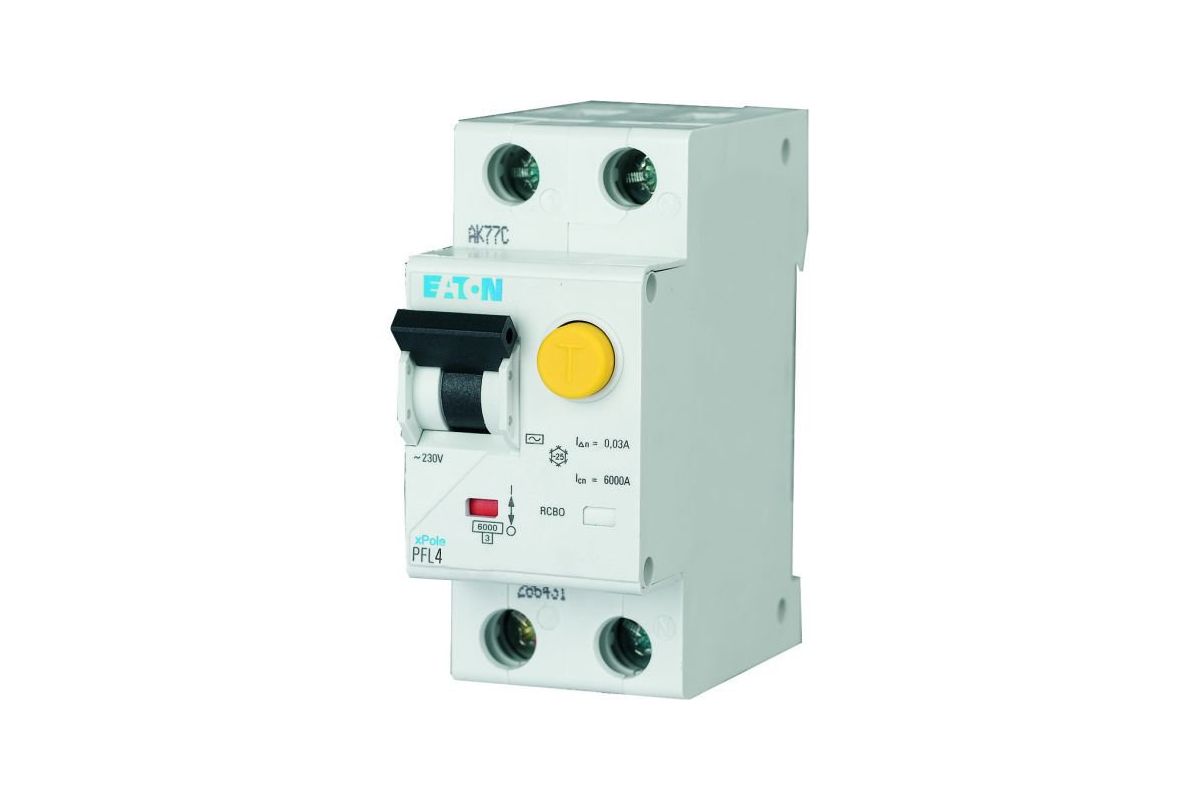

PFL4-25/1N/B/003 дифференциальный автоматический выключатель 25/0,03а, кривая отключения в, 1+n полюсов, откл. способность 4,5 ка

293293
3 166.80
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаГермания

Технические характеристики

Артикул293293
Объем, дм30,239
Масса, кг0,225

Программа поставок

Основная функция Переключатели комбинированной защиты FI/LS
Полюсы 1-полюсн. + N
Характеристика срабатывания B
Применение Коммутационные устройства для жилых и специальных зданий
Расчетный рабочий ток InA25
Возможность подключения для измерения в соответствии с IEC/EN 61009 кА4.5
Расчетный ток утечки I?NA0,03
Тип Тип AC
Срабатывание Aбез задержки
Ассортимент PFL4
Чувствительность чувствительность к переменному току
Стойкость к импульсному току условно устойчив к импульсному току 250 A

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA25
Потеря мощности на полюс, в зависимости от тока sub>,vidW0
Потеря мощности оборудования, в зависимости от тока sub>,vidW5
Статическая потеря мощности, не зависит от тока sub>,vsW0
Способность отдавать потери мощности sub>,veW0
Мин. рабочая температура °C-25
Макс. рабочая температура °C40
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Circuit breakers and fuses (EG000020) / Earth leakage circuit breaker (EC000905)
Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / MCB/RCCB combination (ecl@ss8.1-27-14-22-07 [AFZ810012])
Number of poles (total) 2
Number of protected poles 1
Nominal rated voltage V230
Nominal rated current A25
Rated fault current A0.03
Leakage current type AC
Current limiting class 3
Rated short-circuit breaking capacity EN 60898 kA4.5
Rated short-circuit breaking capacity IEC 60947-2 kA0
Frequency 50 Hz
Release characteristic B
Concurrently switching N-neutral Yes
Over voltage category 3
Pollution degree 2
Width in number of modular spacings 2
Built-in depth mm69.5
Suitable for flush-mounted installation No
Degree of protection (IP) IP20
Surge current capacity kA0.25
Voltage type AC
Antinuisance tripping version No


Объем дм3
0,239 дм3
Ток, А
25 А
Расчетная разрывная способность при коротком замыкании
  • 4,5 кА
Номинальное напряжение
  • 230 В
Температура окружающей среды
  • от -25 до 40 С
Потеря мощности оборудования, в зависимости от тока
5
Общие характеристики
Бренд
Eaton
Вес
0,23 кг
Производитель
Eaton (Moeller)
Страна
Германия
