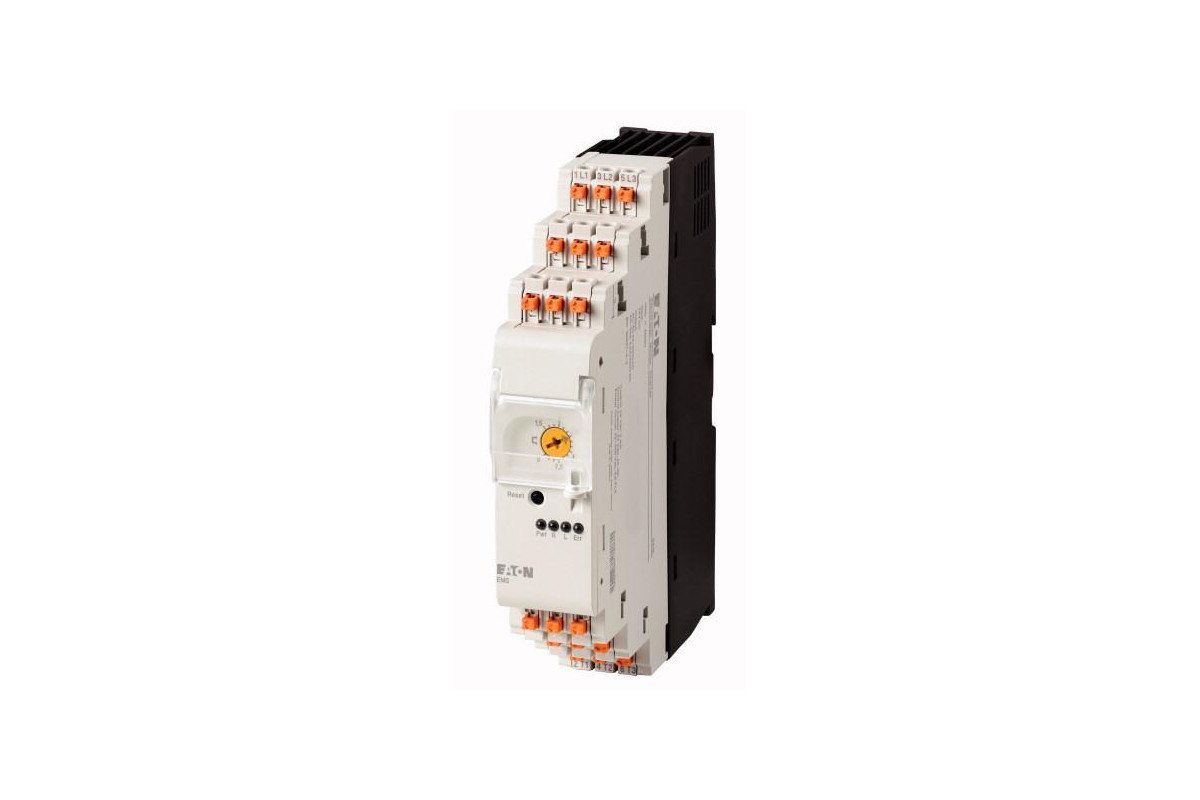

Электронный пускатель EMS-DO-T-9-24VDC, прямой пуск, 9 А
170100
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 170100 |
| Объем, дм3 | 1,488 |
| Масса, кг | 0,38 |
Программа поставок
| Ассортимент | Электронный пускатель двигателя | ||
| Основная функция | Прямой пускатель (комплектное устройство) | ||
| Описание | Прямой пуск Защита двигателя Принцип подключения: выходной каскад безопасности с байпасом, трехфазное отключение. | ||
| Соответствие, допуск | |||
| Взрывозащита (согласно ATEX 94/9/EG) | II (2) G [Ex e] [Ex d] [Ex px] II (2) D [Ex t] [Ex p] | ||
| Сертификат ЕС о прохождении испытаний прототипа | PTB 13 ATEX 3003 | ||
| Параметры двигателя | |||
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
| AC-53a | |||
| 380 В 400 В 415 В | P | кВт | 0,55 - 3 |
| Управляющее напряжение | 24 V DC | ||
| Техника присоединения | Вставные клеммы | ||
| Подключение к SmartWire-DT | нет |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947-4-2 UL508 | ||
| Размеры | |||
| ширина | мм | 30 | |
| Высота | мм | 157 | |
| Глубина | мм | 123.5 | |
| Вес | кг | 0.3 | |
| Монтаж | DIN рейка IEC/EN 60715, 35 мм | ||
| Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| установочное положение | вертикально Отвод двигателя вниз | ||
| Электрический срок службы | Переключения | 3 x 107 | |
| максимальная частота переключения | Переключения/ч | 7200 (время паузы-импульса 50:50) | |
| Поперечные сечения соединения | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 1 x AWG20 - 14 | |
| тонкопроволочный, с оконечной муфтой | мм2 | 2 x (0,75 - 2,5) 1 x AWG20 - 14 | |
| Примечание | Минимальная длина 10 мм. | ||
| тонкопроволочный, с двойной оконечной муфтой | мм2 | 2 x (0,75 - 1,5) 2 x AWG20 - 16 | |
| Примечание | Минимальная длина 10 мм. | ||
| Климатические внешние условия | |||
| Рабочая температура | °C | -25 - +60, согласно IEC 60068-2-1 | |
| Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
| Хранение | ? | °C | -40 - +80 |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/2 | ||
| Номинальное напряжение | Ue | В | 42 - 550 |
| Расчетный рабочий ток | |||
| AC-51 | Ie | A | 1.20 - 9 |
| AC-53a | Ie | A | 1.20 - 6.5 |
| Потеря мощности | sub>,V | W | 3.3 - 14.6 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 1 |
| Базовая изоляция согласно IEC/EN60947-1 | |||
| между напряжением питания, управления и переключения | В перем. тока | 500 | |
| между выходом ответного сигнала и напряжением переключения | В перем. тока | 500 | |
| Безопасное разъединение согласно IEC/EN60947-1 | |||
| Безопасное разъединение согласно EN 50178 | |||
| между напряжением питания, управления и переключения | В перем. тока | 500 | |
| между выходом ответного сигнала и напряжением переключения | В перем. тока | 500 | |
| Измерение тока | |||
| Диапазон установок расцепителей перегрузки | Ir | A | 1,5 - 6,5 (AC-53a) 9 (AC-51) |
| Время повторной готовности | tW | мин. | 2 (ручной запуск) 20 (автоматический повторный запуск) |
| Контроль симметрии | |||
| Защита от блокировки | |||
| Значение срабатывания I (L1) или I (L3) | A | 45 | |
| время срабатывания | с | 2 | |
| стойкость к коротким замыканиям | |||
| Тип координации "1" | |||
| устройство для защиты от короткого замыкания | 50 кА, 500 В перем. тока: предохранитель 16 A gG/gL 50 кА, 415 В перем. тока: PKM0-4 15 кА, 415 В перем. тока: PKM0-6,3 | ||
| Управляющая часть | |||
| Входящие данные | |||
| Питающее напряжение | UAUX | В пост. тока | A1 - A2: 24 (-20 - +25 %) |
| входной ток | мА | 40 | |
| Примечание по поводу входного тока | Без подтверждения | ||
| Цепь управляющего тока (ON, L, R) | |||
| Уровень переключения "низкий" | В пост. тока | -3 - +9.6 | |
| Уровень переключения "безопасный ВЫКЛ" | В пост. тока | <, 5 | |
| Уровень переключения "высокий" | В пост. тока | 19.2 - 30 | |
| входной ток | мА | 5 | |
| Выходы подтверждения | |||
| Указание | Контакты 95, 96 или 98 | ||
| Назначение контактов | |||
| W = переключающий контакт | 1 Вт | ||
| Номинальное напряжение | Ue | В перем./пост. тока | 250 |
| Расчетный рабочий ток | |||
| AC-15 | |||
| 230 В | Ie | A | 3 |
| DC-13 | |||
| 24 В | Ie | A | 2 |
| Электромагнитная совместимость (ЭМС) | |||
| Электростатическая разрядка (ESD) | |||
| примененный стандарт | IEC EN 61000-4-2, уровень 3 | ||
| Выход воздуха | кВ | 8 | |
| Разряд контакта | кВ | 6 | |
| Электромагнитные поля (RFI) | |||
| примененный стандарт | IEC/EN 61000-4-3 | ||
| V/m | 800 - 1000 MHz: 10 1.4 - 2 GHz: 10 2.0 - 2.7 GHz: 3 | ||
| Подавление радиочастотных помех | EN 55011, Класс A (централизованные излучаемые радиопомехи) EN 61000-6-3, класс A (излучаемые радиопомехи) | ||
| Указание по использованию | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. | ||
| Импульсное напряжение | кВ | 2 IEC/EN 61000-4-4, уровень 3 | |
| мощные импульсы (скачок напряжения) | 1 кВ (симметр.) 2 кВ (несимметр.) согласно IEC/EN 61000-4-5 | ||
| Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
| Параметры техники безопасности | |||
| указания | Защита двигателя | ||
| Температура окружающей среды | °C | 40 | |
| Значения согласно EN ISO 13849-1 | |||
| MTTFd | лет | 316 | |
| Значения согласно IEC 62061 | |||
| ?sd [FIT]: 0 ?su [FIT]: 1550 ?dd [FIT]: 314 ?du [FIT]: 47,2 SFF [%]: 97,9 DC [%]: 86,9 SIL: 2 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 6.5 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 2.1 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 6.3 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 1 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Motor starter combination (ecl@ss8.1-27-37-09-05 [AJZ718010]) | |||
| Kind of motor starter | Direct starter | ||
| With short-circuit release | No | ||
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 24 - 24 | |
| Voltage type for actuating | DC | ||
| Rated operation power at AC-3, 230 V, 3-phase | kW | 1.5 | |
| Rated operation power at AC-3, 400 V | kW | 3 | |
| Rated power, 460 V, 60 Hz, 3-phase | kW | 2.2 | |
| Rated power, 575 V, 60 Hz, 3-phase | kW | 0 | |
| Rated operation current Ie | A | 9 | |
| Rated operation current at AC-3, 400 V | A | 6.5 | |
| Overload release current setting | A | 1.5 - 9 | |
| Rated conditional short-circuit current, type 1, 480 Y/277 V | A | 0 | |
| Rated conditional short-circuit current, type 1, 600 Y/347 V | A | 0 | |
| Rated conditional short-circuit current, type 2, 230 V | A | 0 | |
| Rated conditional short-circuit current, type 2, 400 V | A | 0 | |
| Number of auxiliary contacts as normally open contact | 1 | ||
| Number of auxiliary contacts as normally closed contact | 1 | ||
| Ambient temperature, , upper operating limit | °C | 40 | |
| Temperature compensated overload protection | Yes | ||
| Release class | CLASS 10 | ||
| Type of electrical connection of main circuit | Spring clamp connection | ||
| Type of electrical connection for auxiliary- and control current circuit | Spring clamp connection | ||
| Rail mounting possible | Yes | ||
| Degree of protection (IP) | IP20 | ||
| Supporting protocol for TCP/IP | No | ||
| Supporting protocol for PROFIBUS | No | ||
| Supporting protocol for CAN | No | ||
| Supporting protocol for INTERBUS | No | ||
| Supporting protocol for ASI | No | ||
| Supporting protocol for MODBUS | No | ||
| Supporting protocol for Data-Highway | No | ||
| Supporting protocol for DeviceNet | No | ||
| Supporting protocol for SUCONET | No | ||
| Supporting protocol for LON | No | ||
| Supporting protocol for PROFINET IO | No | ||
| Supporting protocol for PROFINET CBA | No | ||
| Supporting protocol for SERCOS | No | ||
| Supporting protocol for Foundation Fieldbus | No | ||
| Supporting protocol for EtherNet/IP | No | ||
| Supporting protocol for AS-Interface Safety at Work | No | ||
| Supporting protocol for DeviceNet Safety | No | ||
| Supporting protocol for INTERBUS-Safety | No | ||
| Supporting protocol for PROFIsafe | No | ||
| Supporting protocol for SafetyBUS p | No | ||
| Supporting protocol for other bus systems | No |
Апробации
| Product Standards | IEC/EN 60947-5, UL 508, CSA-C22.2 No. 14, CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX, NLDX7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No |
Объем дм3
1,49
дм3
Ток, А
9 А
Модель
EMS-DO-T-9-24VDC
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,38 кг
Производитель
Eaton (Moeller)
Страна
США
