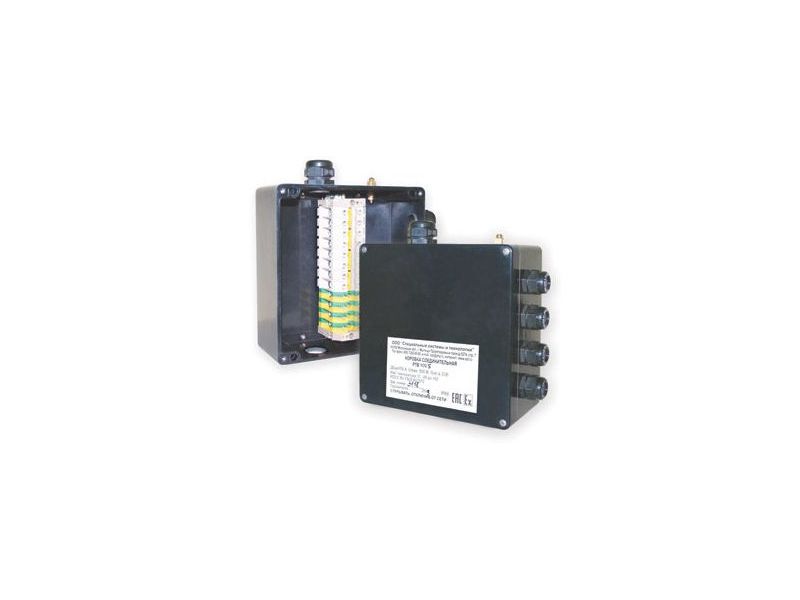

Коробка соединительная Специальные Системы и Технологии РТВ1005-1П/1П

РТВ1005-1П/1П
11 918.00
Нет в наличии
10 дн.
Доставка
Варианты оплаты

Коробка предназначена для распределения электроэнергии при монтаже силовых кабелей, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах.

  • Эффективное решение для подключения питания и ввода под теплоизоляцию саморегулирующихся электрических нагревательных лент систем электрообогрева
  • Применяется для всех типов саморегулирующихся электрических нагревательных лент
  • Исключает риск повреждения нагревательных лент в местах заделки
  1. Силовой кабель
  2. Соединительная коробка РТВ 1005
  3. Силовой кабель
  4. Соединительная коробка
  • Имеет сертификат соответствия для применения во взрывоопасных зонах
  • Все необходимые комплектующие входят в состав коробки
  • Широкий спектр решаемых задач
  • Быстрый и простой монтаж
  • Высокая термостойкость
  • Не подвергается коррозии

Описание

Коробка РТВ 1005 предназначена для распределения электроэнергии при монтаже силовых кабелей, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах. Коробка позволяет выполнить подключение до шести силовых кабелей. Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.

Коробка имеет кабельные вводы:

  • до двух вводов для подключения небронированных кабелей диаметром от 14 до 25 мм или бронированных кабелей диаметром от 17 до 26,3 мм.
  • до четырех вводов для подключения небронированных кабелей диаметром от 7 до 18 мм или бронированных кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм?.

Технические характеристики

Климатическое исполнение и категория размещения по ГОСТ 15150-69УХЛ1
Степень пылевлагозащитыIP66
Маркировка взрывозащиты1Ex e IIC T3...T6 GbX
Температурная группа взрывоопасной зоныТ6
Рабочий диапазон температур окружающей cреды-60...+55 °С
Рабочее напряжениедо 1000 В
Рабочий токдо 109 А
Габаритные размеры корпуса250?255?120
Вес коробки в максимальной комплектации5,76 кг
Клеммные наборы
винтовые
WDU/Ex6 модуль 35 мм?
WDU BL/Ex2 модуль 35 мм?
WPE/Ex4 модуль 35 мм?


Комплект поставки*

Корпус коробки РТВ 1005
Ввод для бронированного кабеля, латунь М32Ех
Ввод для небронированного кабеля, пластик М32Ех
Ввод для бронированного кабеля, латунь М25Ех
Ввод для небронированного кабеля, пластик М25Ех
Контргайка латунь М32
Контргайка латунь М25
Кольцо заземления латунь М32
Кольцо заземления латунь М25
Кольцо уплотнительное М25
Заглушка М32 Ex
Заглушка М25 Ex
Кольцо уплотнительное М32
Кольцо уплотнительное М25
Перемычка с крепежом П06.06х150-00
Уплотнение GP32
Уплотнение GP25

* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».


Схематическое изображение коробки

Тип
  • коробка соединительная
Объекты применения
  • для подключения к силовой сети
Цвет
  • черный
Напряжение
  • 1000 В
Длина
  • 250 мм
Ширина
  • 255 мм
Высота
  • 120 мм
Степень защиты
  • IP66
Максимальная рабочая температура
  • от -60 до 55 С
Максимальный коммутируемый ток
  • 109 А
Температурная группа взрывоопасной зоны
  • Т6
Климатическое исполнение и категория размещения по ГОСТ 15150-69
  • УХЛ1
Общие характеристики
Бренд
Специальные системы и технологии
Вес
5.76 кг
Производитель
Специальные Системы и Технологии
Страна
Россия
