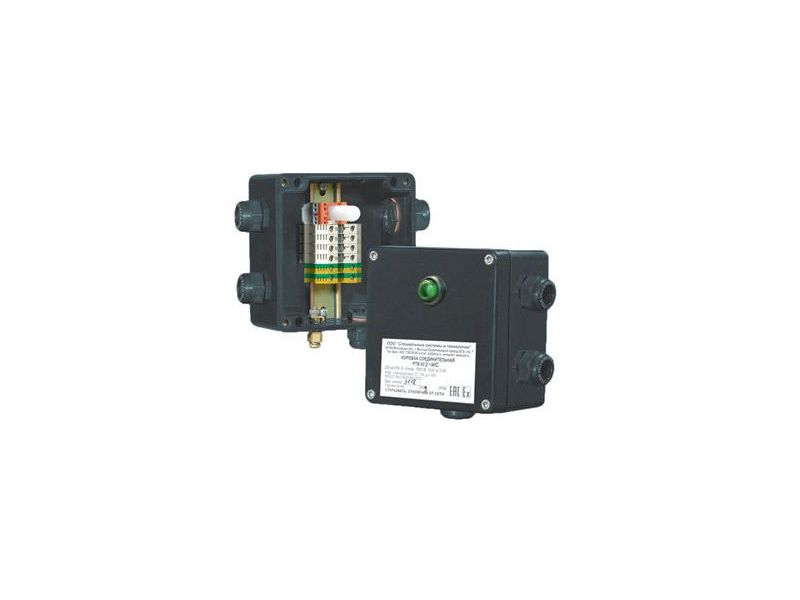

Коробка соединительная Специальные Системы и Технологии РТВ602-2Б/2П-ИС

Коробка соединительная для индикации наличия напряжения на нагревательной секции на базе саморегулирующихся электрических нагревательных кабелей, для соединения и разветвления нагревательных кабелей и для подключения к силовой сети. Коробка также позволяет осуществить разветвление силового кабеля для создания инженерных сетей.

• Эффективное решение для подключения питания и ввода под теплоизоляцию саморегулирующихся электрических нагревательных лент систем электрообогрева
• Применяется для всех типов саморегулирующихся электрических нагревательных лент
• Исключает риск повреждения нагревательных лент в местах заделки

1. Силовой кабель
2. Соединительная коробка РТВ 602-ИС
3. Нагревательная секция (кабель)
4. Устройство механической защиты кабеля
5. Устройство ввода под теплоизоляцию

• Имеет сертификат соответствия для применения во взрывоопасных зонах
• Все необходимые комплектующие входят в состав коробки
• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергается коррозии

Описание

Коробка РТВ 602-ИС является модификацией устройства РТВ 602. Предназначена для индикации наличия напряжения на нагревательной секции на базе саморегулирующихся электрических нагревательных кабелей, для соединения и разветвления нагревательных кабелей и для подключения к силовой сети. Коробка также позволяет осуществить разветвление силового кабеля для создания инженерных сетей.

Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение до трех ниток саморегулирующихся электрических нагревательных кабелей к силовому кабелю для коробок с винтовыми клеммными соединителями и до двух ниток для коробок с пружинными клеммными соединителями.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость.

Кабельный ввод коробки предназначен для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм?.

Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.

Световая лампа со сверхъярким светодиодом сигнализирует о наличии напряжения в конце нагревательной секции.

Светодиод зеленого цвета имеет длительный срок службы и виден, в том числе, при прямом попадании солнечных лучей. Угол обзора – 180°.

Технические характеристики

Комплект поставки*

* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
