Коробка соединительная Специальные Системы и Технологии РТВ605-1П/0
Коробка соединительная для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ.
- Эффективное решение для подключения питания и ввода под теплоизоляцию электрического нагревательного кабеля постоянной мощности типа СНФ и ТМФ
- Применяется для всех кабелей типа СНФ и ТМФ
- Исключает риск повреждения нагревательных лент в местах заделки
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Силовой кабель
- Соединительная коробка РТВ 605
- Установочный провод
- Соединитель СНФ МФ (только для кабеля СНФ)
- Нагревательная секция
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 605 предназначена для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ. Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара. Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей», либо трёх секций по схеме «звезда». Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 14 до 25 мм и бронированных силовых кабелей диаметром от 17 до 26,3 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от
1,5 до 16 мм? для коробок с винтовым клемным набором и до 10 мм? для коробок с пружинным клемным набором.
Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
Технические характеристики
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень пылевлагозащиты | IP66 |
| Маркировка взрывозащиты | 1Ex e IIC T3...T6 GbX |
| Температурная группа взрывоопасной зоны | Т6 |
| Рабочий диапазон температур окружающей cреды | -60...+55 °С |
| Рабочее напряжение | до 750 В |
| Рабочий ток | до 66 А |
| Габаритные размеры корпуса | 160?160?94,5 |
| Вес коробки в максимальной комплектации | 2,26 кг |
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 2 модуль 16 мм? |
| WDU BL/Ex | 1 модуль 16 мм? |
| WPE/Ex | 2 модуль 16 мм? |
| или пружинные | |
| TOPJOB 2006-1201 | 3 модуля 6 мм? |
| TOPJOB 2006-1204 | 2 модуля 6 мм? |
| TOPJOB 2006-1207 | 3 модуля 6 мм? |
Комплект поставки*
| Корпус коробки РТВ 605 с клеммным набором |
| Ввод для бронированного кабеля, латунь М32Ех |
| Ввод для небронированного кабеля, пластик М32Ех |
| Контргайка латунь М32 |
| Кольцо заземления латунь М32 |
| Кольцо уплотнительное М32 |
| Заглушка М32 Ex |
| Перемычка с крепежом П06.06х150-00 |
| Опора УВК.01.01 |
| Пластина УВК.0012 |
| Гайка DESTU.002 |
| Кольцо прямоугольного сечения |
| Уплотнение УВК.0015 |
| Уплотнение УВК.0013-01 |
| Заглушка УВК.0016 |
| Винт М5?40 |
| Шайба O5 оц. |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

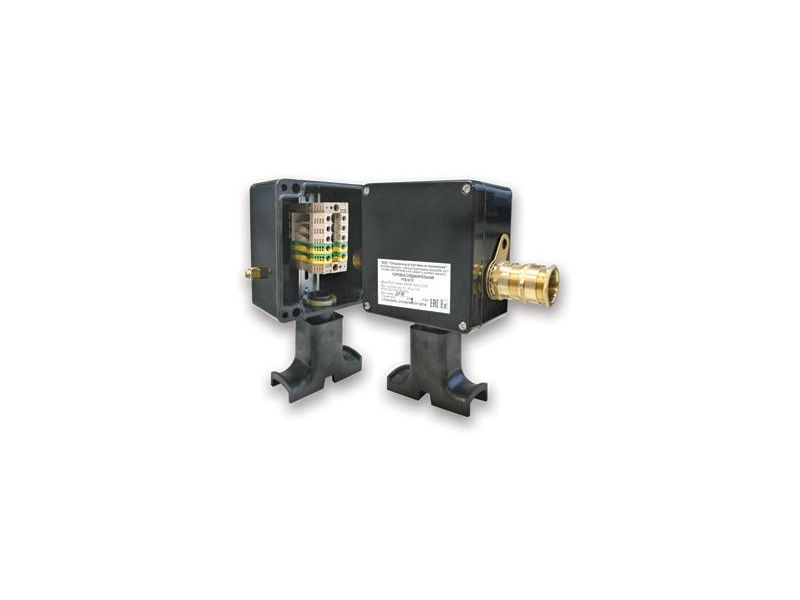

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
- коробка соединительная
- для подключения к силовой сети
- черный
- 750 В
- 160 мм
- 160 мм
- 94,5 мм
- IP66
- от -60 до 55 С
- 66 А
- Т6
- УХЛ1
