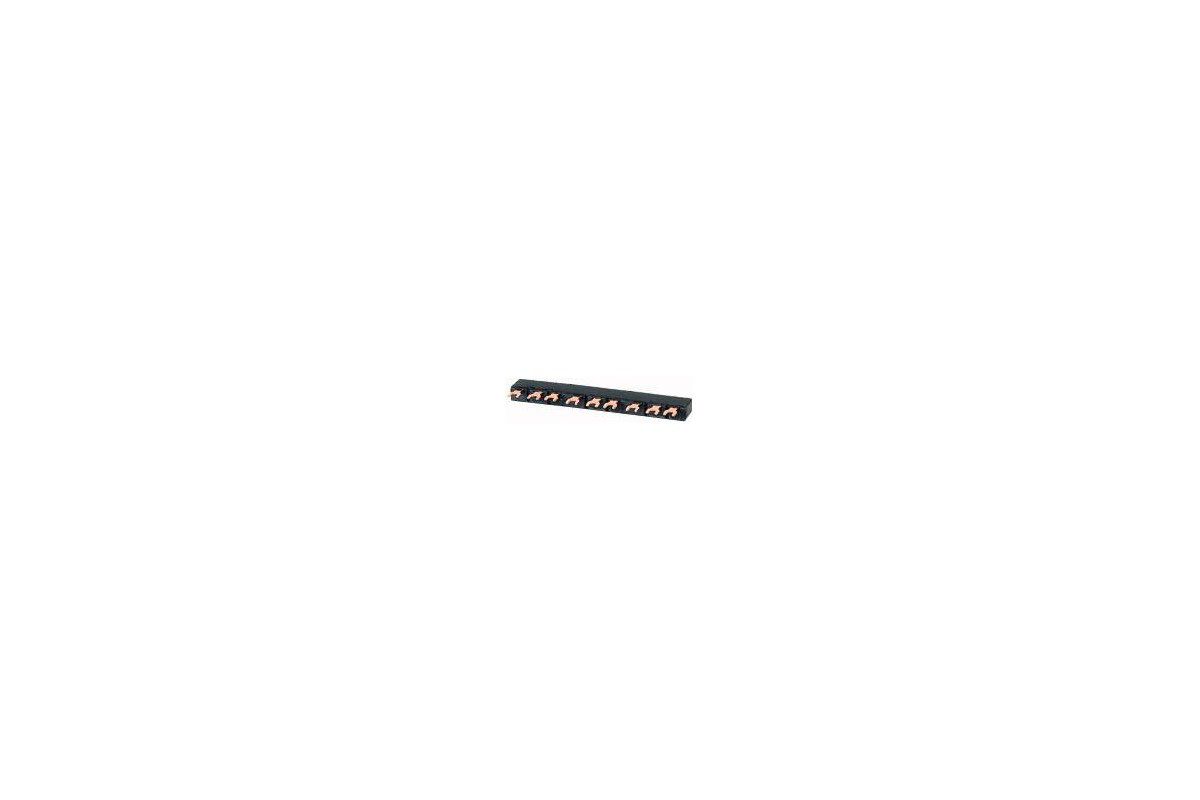

B3.0/3-PKZ0 Соединитель 3Ф без доп контакта, для соединения 3 автоматов
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 232289 |
| Габариты, ШхВхГ, мм | 135x12x34 |
| Объем, дм3 | 0.055 |
| Масса, кг | 0.061 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Шинный соединитель трехфазного тока | ||
| с защитой от прикосновения, с защитой от короткого замыкания, Ue = 690 В, Iu = 63 A возможность удлинения при установке с поворотом для PKZM0-… или PKE без установленных сбоку вспомогательных контактов или расцепителей напряжения | |||
| Применяемое для | Шинный соединитель трехфазного тока PKZ0, PKE | ||
| Защитный автомат | Количество | 3 | |
| Длина | мм | 135 | |
| Интервал разделения | мм | 45 | |
| указания для параллельной подачи питания на несколько автоматов защиты двигателей на клеммах 1, 3, 5 |
Технические характеристики
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальное напряжение | Ue | В перем. тока | 690 |
| измеренный ток длительной нагрузки | Iu | A | 63 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 63 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1.5 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 4.5 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Phase busbar (EC000215) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Phase busbar (ecl@ss8.1-27-37-13-06 [ACN992008]) | |||
| Number of phases | 3 | ||
| Number of poles | 3 | ||
| Suitable for number of devices | 2 | ||
| Pitch dimensions | mm | 63 | |
| Cross section | mm? | 0 | |
| Length | mm | 135 | |
| Number of modular spacings | 0 | ||
| Rated permanent current Iu | A | 63 | |
| Type of electric connection | Fork | ||
| Insulated | Yes | ||
| Rated surge voltage | kV | 6 | |
| Conditioned rated short-circuit current Iq | kA | 0 | |
| Max. rated operation voltage Ue | V | 690 | |
| Rated short-time withstand current lcw | kA | 0 | |
| Suitable for devices with N-busbar | No | ||
| Suitable for devices with auxiliary switch | No |
Апробации
| Стандарты продукта | UL 508, CSA-C22.2 No. 14, IEC60947-4-1, CE marking | ||
| Номер документа UL | E36332 | ||
| Номер категории контроля UL | NLRV | ||
| Номер документа CSA | 98494 | ||
| Номер класса CSA | 3211-06 | ||
| North America Certification | UL listed, CSA certified | ||
| Спроектировано специально для Северной Америки | No |
Объем дм3
0,06
дм3
Модель
B3.0/3-PKZ0
Бренд
Eaton
Вес
0,06 кг
Производитель
Eaton (Moeller)
Страна
Германия
