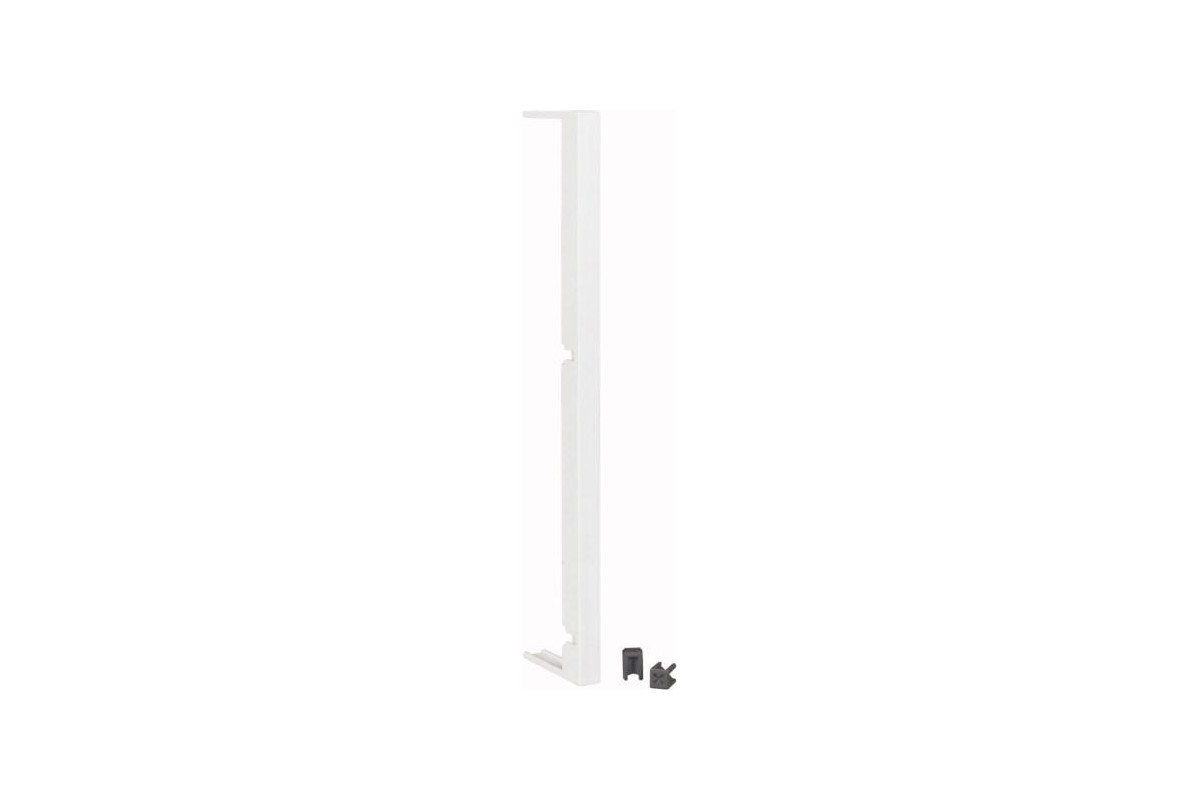

BBA-XSM Боковой модуль

Написать отзыв
101484
10 дн.
Отложить
БрендEaton СтранаГермания
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты

Технические характеристики

Артикул101484
Габариты, ШхВхГ, мм200x9x53
Объем, дм30.095
Масса, кг0.021

Программа поставок

АссортиментСистема 60 мм
АссортиментДополнительное оснащение
ПринадлежностиАдаптеры магистральной шины
Сертифицировано согласно UL 508
Для установки на медных плоских шинах с расстоянием до центра шины 60 мм, подходит для шин толщиной 5 мм и 10 мм
Без электрического контактирования
Возможность вставки бокового модуля с любой стороны
Ширина адаптерамм9
Длина адаптерамм200
Ширина адаптерамм9
указания

Наращивание адаптера магистральной шины для увеличения ширины надстройки.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощностиInA0
Потеря мощности на полюс, в зависимости от токаPvidW0
Потеря мощности оборудования, в зависимости от токаPvidW0
Статическая потеря мощности, не зависит от токаPvsW0
Способность отдавать потери мощностиPveW0
Мин. рабочая температура°C-25
Макс. рабочая температура°C55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревНеприемлемо.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Busbar adapter (EC001531)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) (ecl@ss8.1-27-37-03-04 [ACN951008])
Mounting rail armamentNone
Type of electrical connectionNone
Rated current InA0
Min. busbar thicknessmm0
Max. busbar thicknessmm0
Width of the adaptermm9
Rail widthmm0
Busbar distancemm0

Апробации

Стандарты продуктаUL 508A, CSA-C22.2 No. 14, IEC60439-1, CE marking
Номер документа ULE300273
Номер категории контроля ULNMTR
Номер документа CSA232140
Номер класса CSA3211-37
North America CertificationUL recognized, CSA certified
Спроектировано специально для Северной АмерикиNo
Макс. класс напряжения600 V AC
Объем дм3
0,1 дм3
Модель
BBA-XSM
Бренд
Eaton
Вес
0,02 кг
Производитель
Eaton (Moeller)
Страна
Германия
