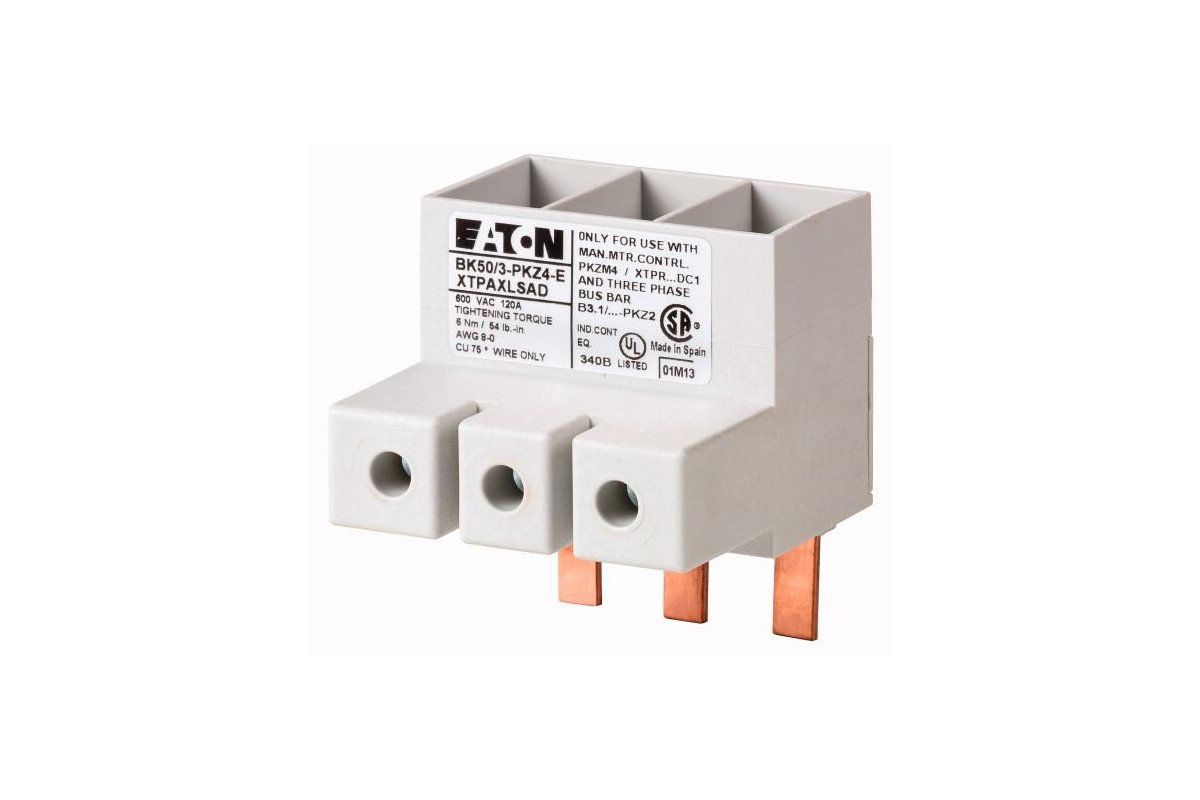

BK50/3-PKZ4-E Клемма, 3 полюса, 50 мм2
272165
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 272165 |
| Габариты, ШхВхГ, мм | 55x60x50 |
| Объем, дм3 | 0.208 |
| Масса, кг | 0.19 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Клемма питания | ||
| Применяемое для | PKZM4 | ||
| указания Пускатели типа E не нуждаются в предвключённом устройстве защиты. Для использования в Канаде PKZM0/PKZM4 следует оснастить AK-PKZ0. Сервис-фактор (SF) заданное значение Ir шкалы тока в зависимости от коэффициента нагрузки: SF = 1,15 ? Ir = 1 x In mot SF = 1 ? Ir = 0,9 x In mot | |||
| указания Комбинирование с шинным соединителем трёхфазного тока B3…PKZ4. Iu = 120 A. Для монтажа пускателей типа E. |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 120 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 3 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Busbar terminal (EC000001) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Clamp (not overhead line) / Switch board (ecl@ss8.1-27-14-11-46 [BAA025010]) | |||
| Busbar thickness | mm | 0 - 0 | |
| Busbar width | mm | 0 - 0 | |
| Suitable for | - | ||
| Width clamp | mm | 45 | |
| Max. conductor cross section | mm? | 50 | |
| Max. rated operation current Ie | A | 128 | |
| Suitable for round conductor connection | Yes | ||
| Suitable for sector conductor connection | No | ||
| Suitable for strip conductor connection | No |
Апробации
| Стандарты продукта | UL 508, CSA-C22.2 No. 14, IEC60947-4-1, CE marking | ||
| Номер документа UL | E36332 | ||
| Номер категории контроля UL | NLRV | ||
| Номер документа CSA | 165628 | ||
| Номер класса CSA | 3211-06 | ||
| North America Certification | UL listed, CSA certified | ||
| Спроектировано специально для Северной Америки | Yes | ||
| Пригоден для | PKZM4/PKE, line terminal required for Type E/F applications |
Объем дм3
0,21
дм3
Модель
BK50/3-PKZ4-E
Бренд
Eaton
Вес
0,19 кг
Производитель
Eaton (Moeller)
Страна
Германия
