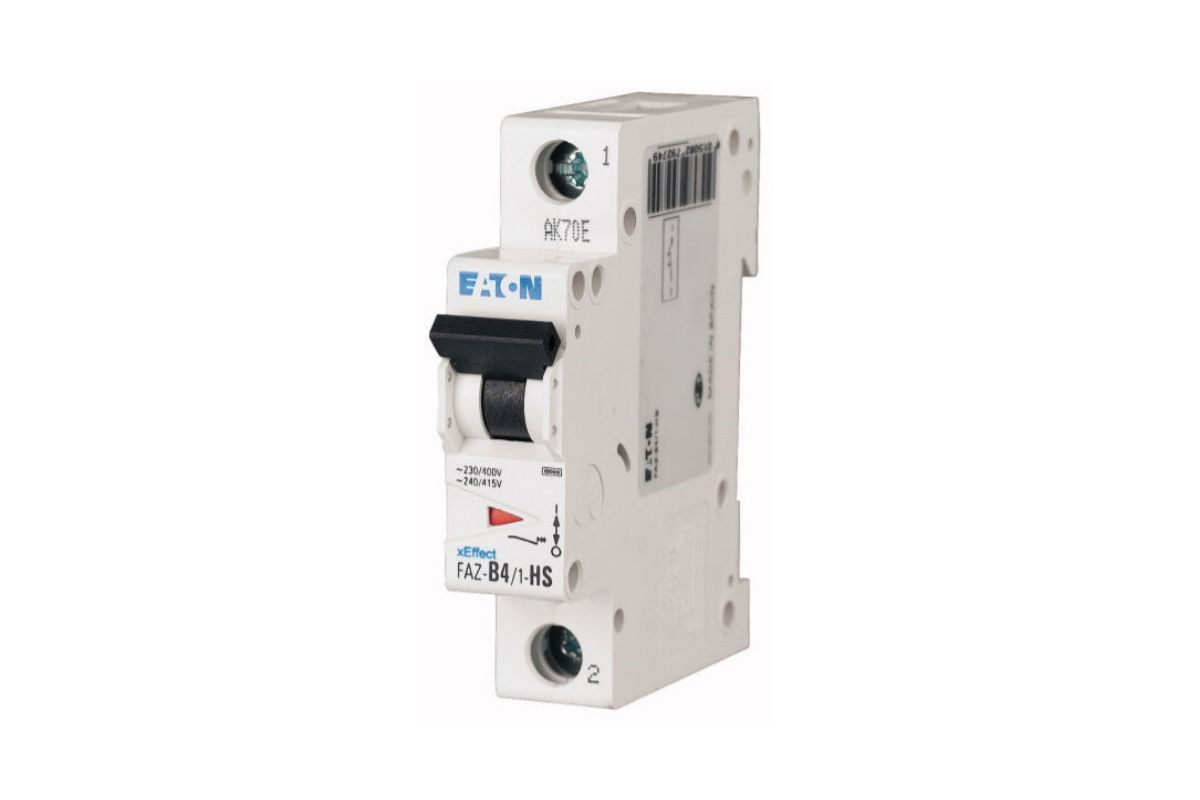

FAZ-B4/1-HS автоматический выключатель для защиты цепей пост. тока 4а, кривая отключения b, 1 полюс, откл. способность 15 ка
279274
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 279274 |
| Объем, дм3 | 0,11 |
| Масса, кг | 0,12 |
| Номинальный ток, А | 4 |
| Характеристика отключения | B |
| Количество полюсов | 1 |
| Максимальная отключающая способность, кА | 15 |
Программа поставок
| Основная функция | Линейные защитные автоматы | ||
| Полюсы | 1-полюсный | ||
| Характеристика срабатывания | B | ||
| Применение | Коммутационные устройства для промышленного оборудования и специальных зданий | ||
| Расчетный рабочий ток | In | A | 4 |
| Измерительная коммутационная способность по IEC/EN 60947-2 | кА | 10 | |
| Ассортимент | FAZ-HS |
Технические характеристики
| Электрический | |||
| Стандарты и предписания | IEC/EN 60947-2 IEC/EN 60898 | ||
| Номинальное напряжение | Ue | В | |
| Ue | В перем. тока | 240/415 | |
| В пост. тока | 60 (на полюс) | ||
| Измерительная коммутационная способность по IEC/EN 60947-2 | кА | 10 | |
| Эксплуатационное быстродействие | кА | 7.5 | |
| Характеристика | B, C, D | ||
| макс. входной предохранитель | A gL/gG | 125 | |
| Класс селективности | 3 | ||
| срок службы | Переключения | >, 10000 | |
| Направление подвода питания | любая | ||
| Механический | |||
| Монтажный размер колпачков | мм | 45 | |
| Цокольный размер корпуса | мм | 80 | |
| Защита клемм | защита от прикосновения пальцами и тыльной стороной кистей рук согласно BGV A2 | ||
| Монтажная ширина на полюс | мм | 17.5 | |
| Монтаж | DIN рейка IEC/EN 60715 | ||
| Класс защиты | IP20, IP40 (встроенный) | ||
| Клеммы вверху и внизу | Зажимы/приподнятые зажимы | ||
| Поперечные сечения соединения | мм? | ||
| мм2 | 1 x 25 | ||
| мм2 | 2 x 10 | ||
| Толщина материала сборной шины | мм | 0,8 - 2 | |
| установочное положение | любая |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -40 | |
| Макс. рабочая температура | °C | 75 |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011]) | |||
| Release characteristic | B | ||
| Number of poles (total) | 1 | ||
| Number of protected poles | 1 | ||
| Nominal rated current | A | 4 | |
| Nominal rated voltage | V | 230 | |
| Rated short-circuit breaking capacity Icn EN 60898 at 230 V | kA | 10 | |
| Rated short-circuit breaking capacity Icn EN 60898 at 400 V | kA | 10 | |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V | kA | 15 | |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V | kA | 15 | |
| Voltage type | AC | ||
| Current limiting class | 3 | ||
| Frequency | Hz | 50 - 60 | |
| Concurrently switching N-neutral | No | ||
| Suitable for flush-mounted installation | No | ||
| Over voltage category | 3 | ||
| Pollution degree | 2 | ||
| Width in number of modular spacings | 1 | ||
| Built-in depth | mm | 70.5 | |
| Additional equipment possible | Yes | ||
| Degree of protection (IP) | IP20 |
Апробации
| Product Standards | IEC/EN 60947-2, IEC/EN 60898, UL 1077, CSA-C22.2 No. 235, CE marking | ||
| UL File No. | E177451 | ||
| UL Category Control No. | QVNU2, QVNU8 | ||
| CSA File No. | 204453 | ||
| CSA Class No. | 3215-30 | ||
| North America Certification | UL recognized, CSA certified | ||
| Conditions of Acceptability | Supplementary Protector only | ||
| Suitable for | Branch Circuits, not as BCPD | ||
| Current Limiting Circuit-Breaker | No | ||
| Max. Voltage Rating | 277 VAC, 48 VDC | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Объем дм3
0,11
дм3
Ток, А
4 А
Расчетная разрывная способность при коротком замыкании
- 10 кА
Номинальное напряжение
- 230 В
Температура окружающей среды
- от - 40 до 75 С
Номинальная частота
- 50-60 Гц
Глубина
17,5
мм
Количество полюсов
- 1
Модель
FAZ-B4/1-HS
Толщина
- 0,8 - 2 мм
Категория товара
- B
Монтажный размер колпачков
- 45 мм
Бренд
Eaton
Вес
0,12 кг
Производитель
Eaton (Moeller)
Страна
Германия
