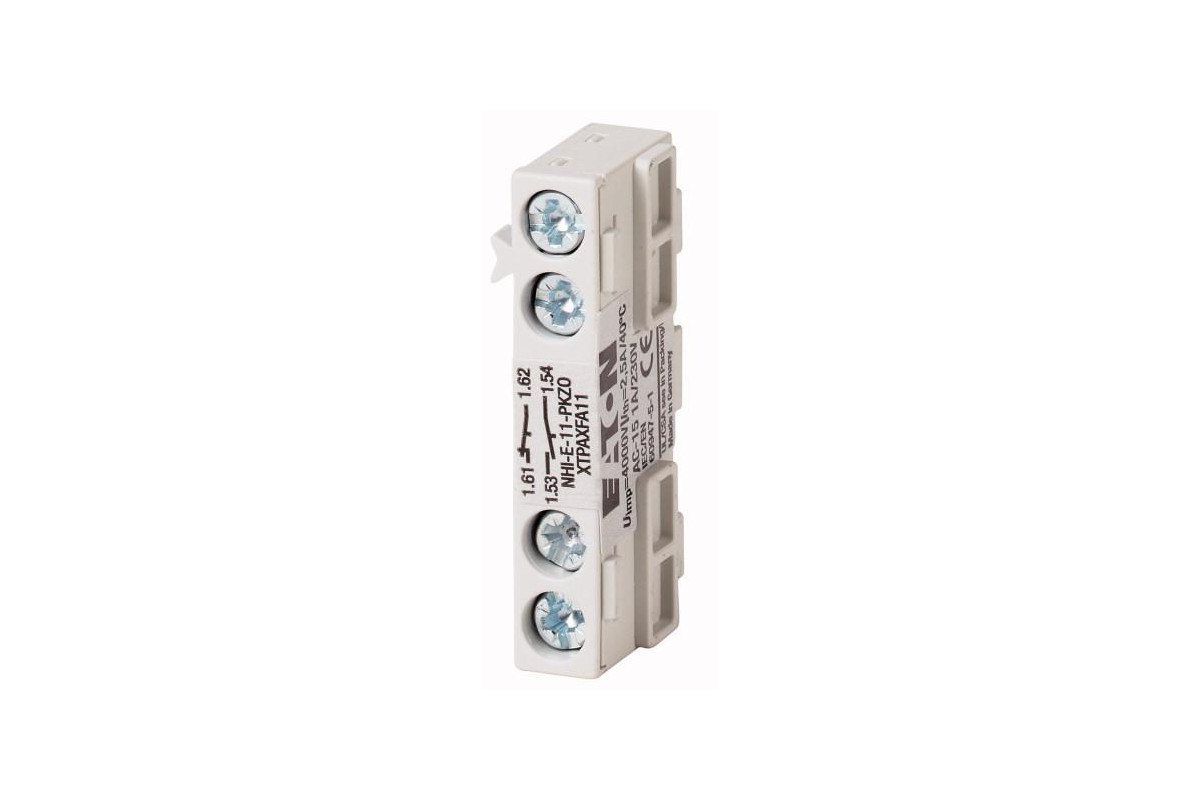

NHI-E-11-PKZ0 Стандартный доп контакт 1НО, 1НЗ, фронтальная установка
82882
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 82882 |
| Габариты, ШхВхГ, мм | 12x45x35 |
| Объем, дм3 | 0.019 |
| Масса, кг | 0.021 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Стандартный вспомогательный контакт | ||
| Применяемое для | Стандартные вспомогательные контакты PKZ0(4) | ||
| Назначение контактов | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Разм. = размыкающий контакт | 1 разм. | ||
| Техника присоединения | Винтовые клеммы | ||
| Применяемое для | PKZM01 PKZM0 PKZM4 PKZM0-T PKM0 PKE | ||
| указания Возможность установки на автомат защиты двигателя, автомат защиты трансформатора, автомат защиты двигателя для пусковых сборок, начиная с номера серии 01. 45 мм (PKZM0 и PKZM01) или 55 мм (PKZM4) ширина установки автомата защиты двигателя сохраняется. NHI-E...-PKZ0-C не используется для пусковых сборок типа MSC... |
Технические характеристики
| Вспомогательный контакт | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальное напряжение | Ue | В | |
| Ue | В перем. тока | 440 | |
| Ue | В пост. тока | 250 | |
| Безопасное разъединение согласно EN 61140 | |||
| между вспомогательными контактами и цепями главного тока | В перем. тока | 690 | |
| Расчетный рабочий ток | Ie | A | |
| AC-15 | |||
| 220 - 240 В | Ie | A | 1 |
| 24 В | Ie | A | 2 |
| срок службы | Замыкающий контакт | ||
| Механический срок службы | Переключения | x 106 | >, 0.1 |
| Электрический срок службы | Переключения | x 106 | >, 0.1 |
| Надёжность контакта | Частота отказов | ? | <,10-8, <, один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
| Стойкость к коротким замыканиям без сваривания | |||
| Предохранитель | A gG/gL | 10 | |
| Поперечные сечения соединения | |||
| одно-/тонкопроволочный, с оконечной муфтой | мм2 | 0,75 - 1,5 | |
| одно- или многожильные | AWG | 18 - 16 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 1 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.01 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
| Number of contacts as change-over contact | 0 | ||
| Number of contacts as normally open contact | 1 | ||
| Number of contacts as normally closed contact | 1 | ||
| Rated operation current Ie at AC-15, 230 V | A | 1 | |
| Type of electric connection | Screw connection | ||
| Model | Top mounting | ||
| Mounting method | Front fastening |
Апробации
| Стандарты продукта | UL 508, CSA-C22.2 No. 14, IEC60947-4-1, CE marking | ||
| Номер документа UL | E36332 | ||
| Номер категории контроля UL | NLRV | ||
| Номер документа CSA | 165628 | ||
| Номер класса CSA | 3211-05 | ||
| North America Certification | UL listed, CSA certified | ||
| Спроектировано специально для Северной Америки | No |
Размеры
| PKZM0-…(+NHI-E-…-PKZ0) PKZM0-…-T(+NHI-E-…-PKZ0) PKM0-…(+NHI-E-…-PKZ0) |
Объем дм3
0,02
дм3
Модель
NHI-E-11-PKZ0
Бренд
Eaton
Вес
0,02 кг
Производитель
Eaton (Moeller)
Страна
Германия
