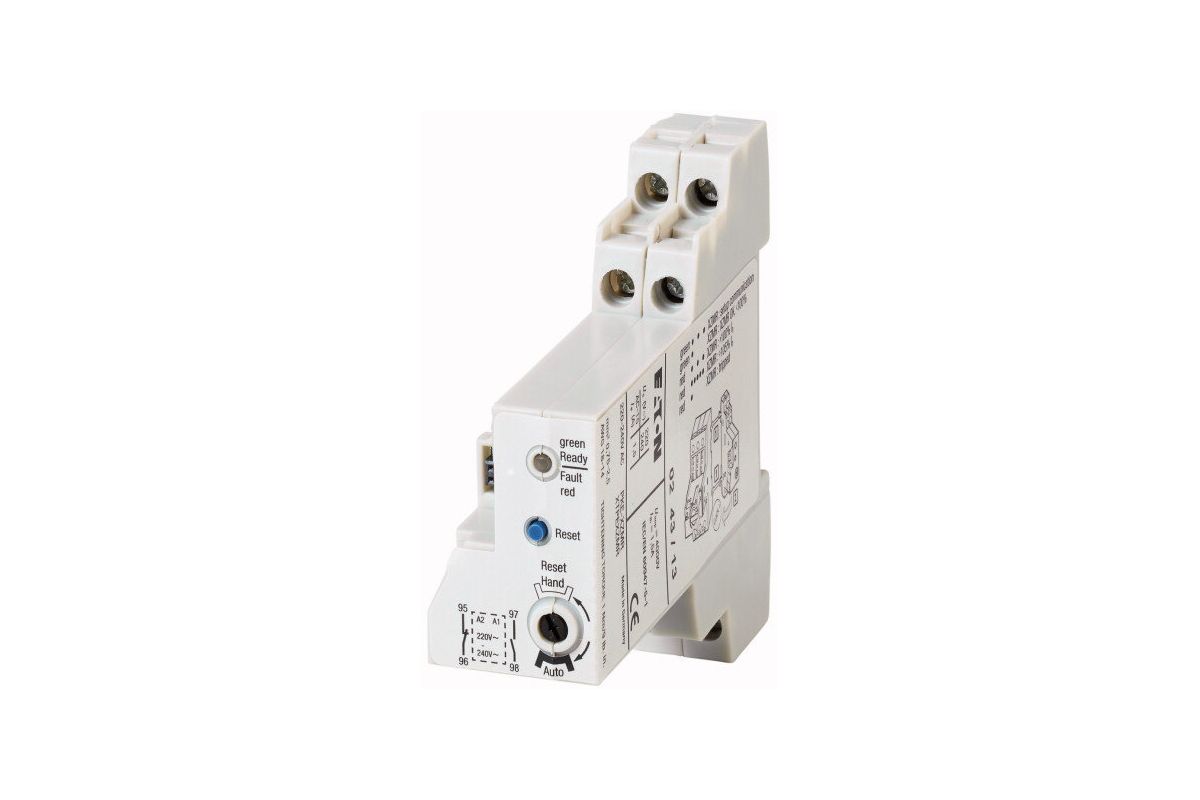

PKE-XZMR Электронное реле для автоматических выключателей PKE, 24В DC (24VDC)
173425
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 173425 |
| Габариты, ШхВхГ, мм | 105X105X50 |
| Объем, дм3 | 0.551 |
| Масса, кг | 0.107 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Функция перегрузки/реле | ||
| Возможность установки справа на автомат защиты двигателей PKE с расширенными расцепляющими модулями PKE-XTU…A… Функция реле перегрузки: без срабатывания автомата защиты двигателя при перегрузке. 1 замыкающий контакт: для сигнализации срабатывания 1 размыкающий контакт: для отключения силового контактора Индикация состояния со светодиодом. Ручной/автоматический сброс с возможностью регулировки. Требуется внешнее питание схемы управления. | |||
| Управляющее напряжение | 24 V DC | ||
| Применяемое для | Функция перегрузки/реле PKE | ||
| Назначение контактов | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Разм. = размыкающий контакт | 1 разм. | ||
| Применяемое для | PKE12 PKE32 PKE65 с расцепляющим модулем XTUA начиная с версии 04 |
Технические характеристики
| Вспомогательный контакт | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальное напряжение | Ue | В | |
| Ue | В пост. тока | 250 | |
| Безопасное разъединение согласно EN 61140 | |||
| между вспомогательными контактами и цепями главного тока | В перем. тока | 690 | |
| Расчетный рабочий ток | Ie | A | |
| 24 В | Ie | A | 1.5 |
| срок службы | Замыкающий контакт | ||
| Механический срок службы | Переключения | x 106 | >, 5 |
| Электрический срок службы | Переключения | x 106 | >, 0.2 |
| Стойкость к коротким замыканиям без сваривания | |||
| Предохранитель | A gG/gL | 6 | |
| Поперечные сечения соединения | |||
| одно-/тонкопроволочный, с оконечной муфтой | мм2 | 0,75 - 2,5 | |
| одно- или многожильные | AWG | 18 - 14 | |
| Рабочий диапазон | |||
| Управляющее напряжение | 24 V DC | ||
| постоянное напряжение | x Us | 0,8 - 1,1 | |
| потребляемая мощность | |||
| Пост. ток (DC) | |||
| мощность трогания | втягивание | W | 0.5 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Electronic overload relay (EC001080) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Electronic overload relay (ecl@ss8.1-27-37-15-02 [AKF076011]) | |||
| Adjustable current range | A | 0 - 0 | |
| Mounting method | Direct attachment | ||
| Type of electrical connection of main circuit | - | ||
| Number of auxiliary contacts as normally closed contact | 1 | ||
| Number of auxiliary contacts as normally open contact | 1 | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 24 - 24 | |
| Release class | - | ||
| Voltage type for actuating | DC |
Объем дм3
0,55
дм3
Модель
PKE-XZMR(24VDC)
Бренд
Eaton
Вес
0,11 кг
Производитель
Eaton (Moeller)
Страна
Германия
