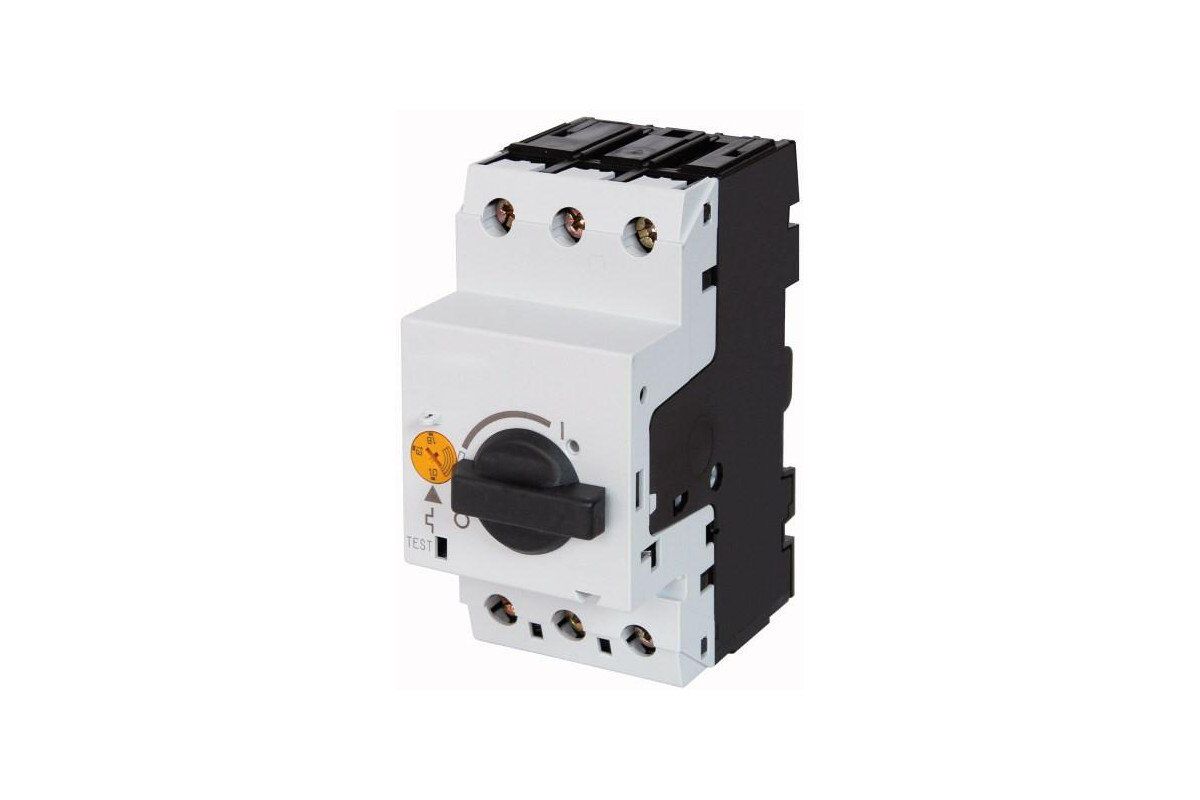

PKM0-4 Автомат защиты двигателя, без теплового расцепителя, 4А
72727
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 72727 |
| Объем, дм3 | 0,318 |
| Масса, кг | 0,301 |
Программа поставок
| Ассортимент | Автомат защиты двигателя PKM0 до 32 A | ||||||
| Основная функция | Только защита от короткого замыкания | ||||||
| Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||||||
| Техника присоединения | Винтовые клеммы | ||||||
| макс. расчетная рабочая мощность | |||||||
| AC-3 | |||||||
| 220 В 230 В 240 В | P | кВт | 0.75 | ||||
| 380 В 400 В 415 В | P | кВт | 1.5 | ||||
| 440 В | P | кВт | 1.5 | ||||
| 500 В | P | кВт | 2.2 | ||||
| 660 B 690 B | P | кВт | 3 | ||||
| диапазон установки | |||||||
| макс. | Irm | A | 62 | ||||
указания
| |||||||
| При использовании PKM0 в качестве защиты от короткого замыкания для двигателей с тяжёлым запуском расчётный рабочий ток Ieследует рассчитать с запасом при проектировании переключающих устройств со следующими коэффициентами: CLASS 5 = 1.0 CLASS 10 = 1.0 CLASS 15 = 1.22 CLASS 20 = 1.41 CLASS 25 = 1.58 CLASS 30 = 1.73 CLASS 35 = 1.89 CLASS 40 = 2.0 | |||||||
| возможна фиксация на DIN-рейке IEC/EN 60715, с высотой 7,5 или 15 мм | |||||||
| Сопоставление переключателя защиты от короткого замыкания и силового контактора в главе „Пусковая сборка беспредохранительного типа“. | |||||||
| Для защиты двигателей от перегрузки необходимо предпочесть соответствующее реле защиты электродвигателей. |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 4 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 5.33 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
| Overload release current setting | A | 0 - 0 | |
| Adjustment range undelayed short-circuit release | A | 62 - 62 | |
| Thermal protection | No | ||
| Phase failure sensitive | No | ||
| Switch off technique | Magnetic | ||
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 4 | |
| Rated operation power at AC-3, 230 V | kW | 0.75 | |
| Rated operation power at AC-3, 400 V | kW | 1.5 | |
| Type of electrical connection of main circuit | Screw connection | ||
| Type of control element | Turn button | ||
| Device construction | Built-in device fixed built-in technique | ||
| With integrated auxiliary switch | No | ||
| With integrated under voltage release | No | ||
| Number of poles | 3 | ||
| Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 150 | |
| Degree of protection (IP) | IP20 | ||
| Height | mm | 93 | |
| Width | mm | 45 | |
| Depth | mm | 76 |
Апробации
| Specially designed for North America | No |
Характеристики
| Характеристики расцепления, автомат защиты двигателя, компактный пускатель (большой мощности), PKZM0-&hellip,T (не для PKM0-&hellip,), PKZM01 |
| Номинальный ток предохранителя |
| пропускаемая энергия |
Размеры
| Автомат защиты двигателей со стандартным вспомогательным контактом PKZM0-&hellip,(+NHI-E-&hellip,-PKZ0) PKZM0-&hellip,-T(+NHI-E-&hellip,-PKZ0) PKM0-&hellip,(+NHI-E-&hellip,-PKZ0) |
| Автомат защиты двигателя с запираемой поворотной ручкой PKZM0-&hellip,+AK-PKZ0 |
| Автомат защиты двигателей с опережающим вспомогательным контактом PKZM0-&hellip,+VHI-&hellip,-PKZ0 |
Объем дм3
0,32
дм3
Ток, А
62 А
Расчетная разрывная способность при коротком замыкании
- 150 кА
Температура окружающей среды
- от -25 до 55 С
Модель
PKM0-4
Номинальное напряжение постоянного тока
- 690 В
Потеря мощности оборудования, в зависимости от тока
5,33
Бренд
Eaton
Вес
0,3 кг
Производитель
Eaton (Moeller)
Страна
Германия
