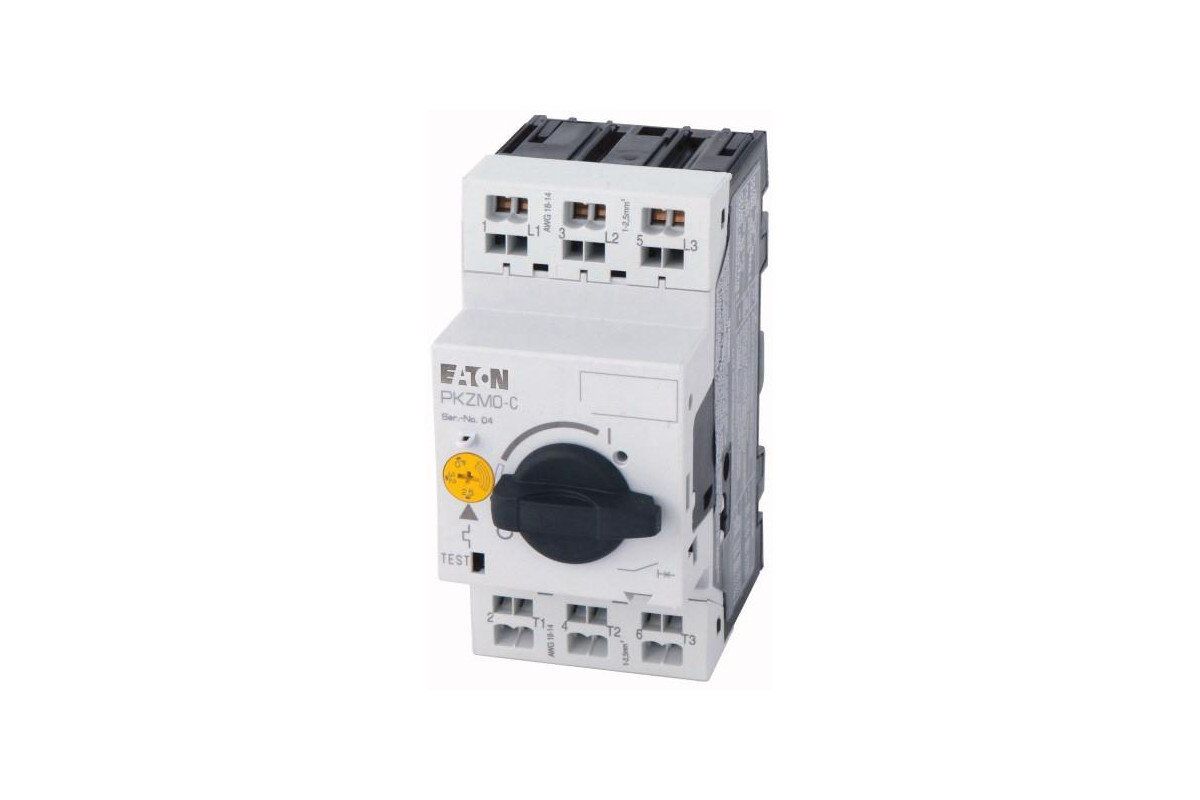

PKZM0-1-C Автоматический выключатель защиты двигателя 1А, 3 полюса, откл.способность 150кА, диапазон уставки 10...16А, пружинные Зажимы
229673
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 229673 |
| Объем, дм3 | 0,318 |
| Масса, кг | 0,262 |
Программа поставок
| Ассортимент | Автомат защиты двигателя PKZM0 до 32 A | ||
| Основная функция | Защита двигателя | ||
| Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
| Техника присоединения | Пружинные клеммы | ||
| макс. расчетная рабочая мощность | |||
| AC-3 | |||
| 220 В 230 В 240 В | P | кВт | 0.12 |
| 380 В 400 В 415 В | P | кВт | 0.25 |
| 440 В | P | кВт | 0.25 |
| 500 В | P | кВт | 0.37 |
| 660 B 690 B | P | кВт | 0.55 |
| диапазон установки | |||
| макс. | Irm | A | 15.5 |
указания
| |||
| Чувствительность к выпадению фаз согласно IEC/EN 60947-4-1, VDE 0660 часть 102 | |||
| возможна фиксация на DIN-рейке IEC/EN 60715, с высотой 7,5 или 15 мм |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| Хранение | °C | - 40 - 80 | |
| разомкнут | °C | -25 - +55 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| Направление подвода питания | любая | ||
| Класс защиты | |||
| Устройство | IP20 | ||
| Соединительные клеммы | IP00 | ||
| защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | g | 25 | |
| Высота установки | M | макс. 2000 | |
| Поперечные сечения соединения, пружинная клемма | |||
| одножильный | мм2 | 1 x (0,75&hellip,2,5) 2 x (0,75&hellip,2,5) | |
| тонкопроволочный с оконечной муфтой согласно DIN 46228 | мм2 | 1 x (0,75&hellip,2,5) 2 x (0,75&hellip,2,5) | |
| одно- или многожильные | AWG | 18&hellip,14 | |
| Момент затяжки соединительных винтов | |||
| Главный провод | Нм | 1.7 | |
| Кабели системы управления | Нм | 1 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Измеренный ток длительной нагрузки = расчетный рабочий ток | Iu = Ie | A | 32 или ток уставки расцепителя перегрузки |
| Номинальная частота | f | Гц | 40 - 60 |
| Электрические тепловые потери (3-полюсный прогретый) | W | 6 | |
| Механический срок службы | Переключения | x 106 | 0.1 |
| Электрический срок службы (AC-3 при 400 В) | Переключения | x 106 | 0.1 |
| максимальная частота коммутаций | S/h | ||
| макс. частота коммутаций | S/h | 40 | |
| стойкость к коротким замыканиям | |||
| Пост. ток (DC) | |||
| стойкость к коротким замыканиям | кА | 60 | |
| Указание | до 250 В | ||
| Коммутационная способность двигателя | |||
| AC-3 (до 690 В) | A | 32 | |
| DC-5 (до 250 В) | A | 25 (3 контакта в серии) | |
| Расцепитель | |||
| Температурная компенсация | |||
| согласно IEC/EN 60947, VDE 0660 | °C | - 5 &hellip, 40 | |
| Рабочий диапазон | °C | - 25 &hellip, 55 | |
| Диапазон установок расцепителей перегрузки | x Iu | 0.6 - 1 | |
| Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15,5 x Iu | ||
| Допуск расцепителя короткого замыкания | ± 20% | ||
| Чувствительность к выпадению фаз | IEC/EN 60947-1-1, VDE 0660 часть 102 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 1 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 5.33 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
>,td >,Rated operating voltage
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
| Overload release current setting | A | 0.63 - 1 | |
| Adjustment range undelayed short-circuit release | A | 15.5 - 15.5 | |
| Thermal protection | No | ||
| Phase failure sensitive | Yes | ||
| Switch off technique | |||
| V | 690 - 690 | ||
| Rated permanent current Iu | A | 1 | |
| Rated operation power at AC-3, 230 V | kW | 0.12 | |
| Rated operation power at AC-3, 400 V | kW | 0.25 | |
| Type of electrical connection of main circuit | Spring clamp connection | ||
| Type of control element | Turn button | ||
| Device construction | Built-in device fixed built-in technique | ||
| With integrated auxiliary switch | No | ||
| With integrated under voltage release | No | ||
| Number of poles | 3 | ||
| Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 150 | |
| Degree of protection (IP) | IP20 | ||
| Height | mm | 93 | |
| Width | mm | 45 | |
| Depth | mm | 76 |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking | ||
| UL File No. | E36332 | ||
| UL Category Control No. | NLRV | ||
| CSA File No. | 165628 | ||
| CSA Class No. | 3211-05 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
Характеристики
| Характеристики расцепления, автомат защиты двигателя, компактный пускатель (большой мощности), PKZM0-&hellip,T (не для PKM0-&hellip,), PKZM01 |
| Номинальный ток предохранителя |
| пропускаемая энергия |
Размеры
| Автомат защиты двигателей со стандартным вспомогательным контактом PKZM0-&hellip,(+NHI-E-&hellip,-PKZ0) PKZM0-&hellip,-T(+NHI-E-&hellip,-PKZ0) PKM0-&hellip,(+NHI-E-&hellip,-PKZ0) |
| Автомат защиты двигателя с запираемой поворотной ручкой PKZM0-&hellip,+AK-PKZ0 |
| Автомат защиты двигателей с опережающим вспомогательным контактом PKZM0-&hellip,+VHI-&hellip,-PKZ0 |
Объем дм3
0,32
дм3
Ток, А
32 А
Расчетная разрывная способность при коротком замыкании
- 60 кА
Температура окружающей среды
- от -40 до 55 С
Номинальная частота
- 40-60 Гц
Модель
PKZM0-1-C
Номинальное напряжение постоянного тока
- 690 В
Электрическая износостойкость циклов коммутации
- 2000
Потеря мощности оборудования, в зависимости от тока
5,33
Бренд
Eaton
Вес
0,26 кг
Производитель
Eaton (Moeller)
Страна
Германия
