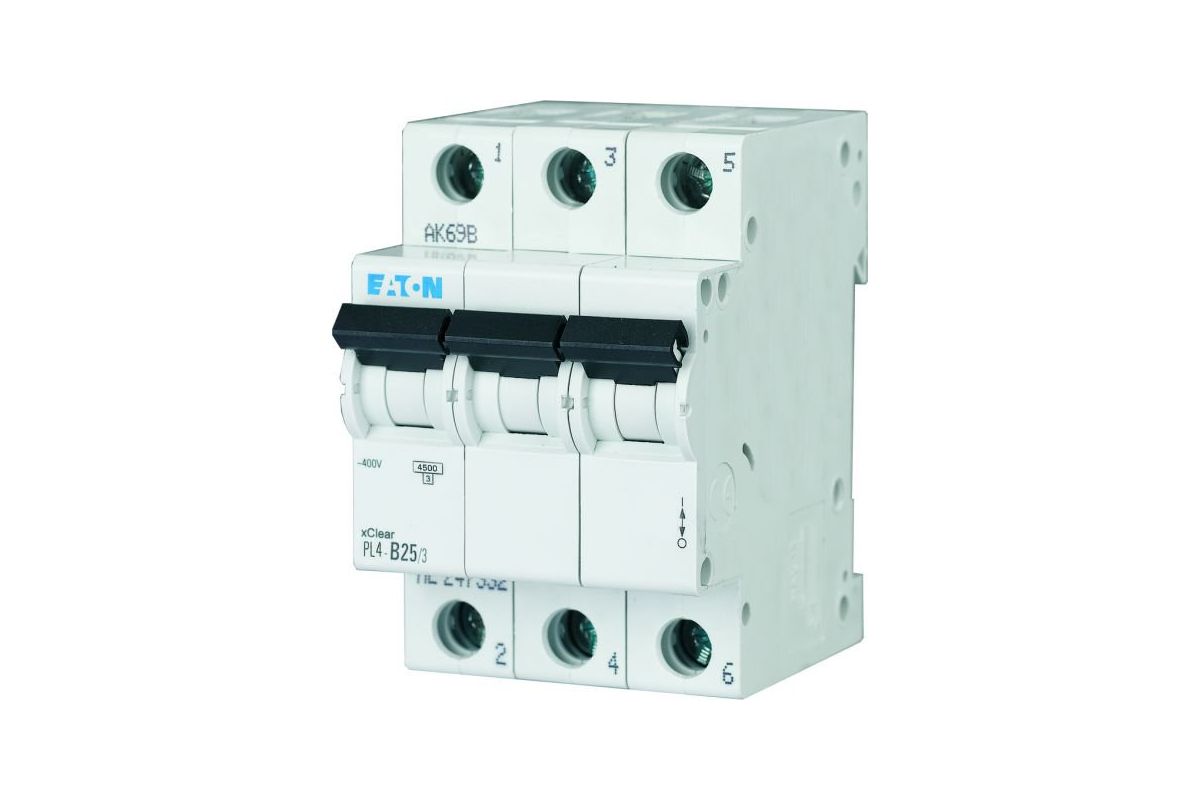

PL4-C25/3 Автоматический выключатель 25А, 3 полюса, откл. способность 4,5 кА
293162
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 293162 |
| Объем, дм3 | 0,329 |
| Масса, кг | 0,36 |
Программа поставок
| Основная функция | Линейные защитные автоматы | ||
| Полюсы | 3-полюсн. | ||
| Характеристика срабатывания | C | ||
| Применение | Коммутационные устройства для жилых и специальных зданий | ||
| Расчетный рабочий ток | In | A | 25 |
| Rated switching capacity according to IEC/EN 60898-1 | kA | 4.5 | |
| Ассортимент | PL4 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 25 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 9.4 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 75 | |
| линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки | |||
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011]) | |||
| Release characteristic | C | ||
| Number of poles (total) | 3 | ||
| Number of protected poles | 3 | ||
| Nominal rated current | A | 25 | |
| Nominal rated voltage | V | 400 | |
| Rated short-circuit breaking capacity Icn EN 60898 at 230 V | kA | 4.5 | |
| Rated short-circuit breaking capacity Icn EN 60898 at 400 V | kA | 4.5 | |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V | kA | 0 | |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V | kA | 0 | |
| Voltage type | AC | ||
| Current limiting class | 3 | ||
| Frequency | Hz | 50 - 60 | |
| Concurrently switching N-neutral | No | ||
| Suitable for flush-mounted installation | No | ||
| Over voltage category | 3 | ||
| Pollution degree | 2 | ||
| Width in number of modular spacings | 3 | ||
| Built-in depth | mm | 70.5 | |
| Additional equipment possible | Yes | ||
| Degree of protection (IP) | IP20 |
Объем дм3
0,329
дм3
Ток, А
25 А
Расчетная разрывная способность при коротком замыкании
- 4,5 кА
Температура окружающей среды
- от - 25 до 75 С
Номинальная частота
- 50-60 Гц
Номинальное напряжение постоянного тока
- 400 В
Потеря мощности оборудования, в зависимости от тока
9,4
Бренд
Eaton
Вес
0,36 см
Производитель
Eaton (Moeller)
Страна
Германия
