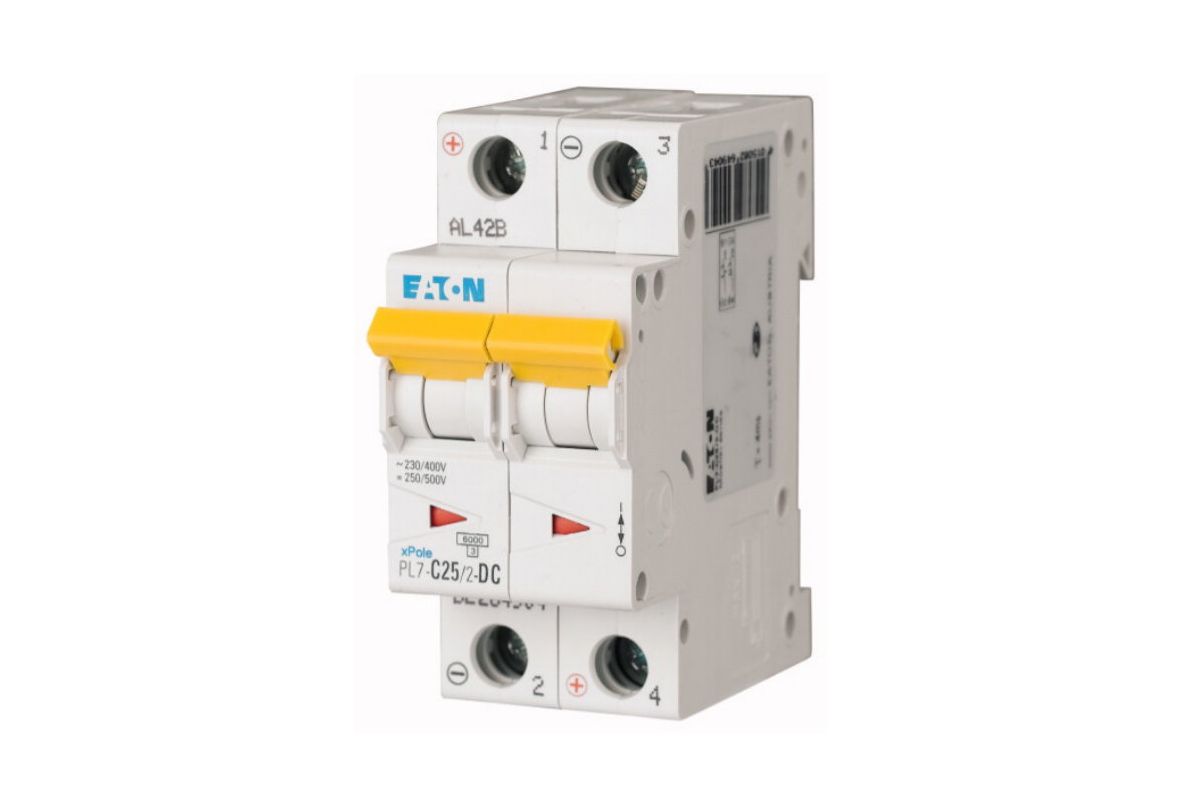

PL7-C25/2-DC Автоматический выключатель 25А, 2 полюса, откл.способность 10кА
264904
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 264904 |
| Объем, дм3 | 0,204 |
| Масса, кг | 0,24 |
| Вид | Автоматический выключатель |
| Номинальный ток, А | 25 |
| Номинальное напряжение АС, В | 230/400 |
| Номинальное напряжение DC, В | 250 |
| Характеристика отключения | C |
| Количество полюсов | 2 |
| Максимальная отключающая способность, кА | 10 |
Программа поставок
| Основная функция | Линейные защитные автоматы | ||
| Полюсы | 2-полюсн. | ||
| Характеристика срабатывания | C | ||
| Применение | коммутационные устройства для применений постоянного тока | ||
| Расчетный рабочий ток | In | A | 25 |
| Измерительная коммутационная способность по IEC/EN 60947-2 | кА | 10 | |
| Ассортимент | PL7 |
Технические характеристики
| Электрический | |||
| Измерительная коммутационная способность по IEC/EN 60947-2 | кА | 10 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 25 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 75 | |
| линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011]) | |||
| Release characteristic | C | ||
| Number of poles (total) | 2 | ||
| Number of protected poles | 2 | ||
| Nominal rated current | A | 25 | |
| Nominal rated voltage | V | 48 | |
| Rated short-circuit breaking capacity Icn EN 60898 at 230 V | kA | 10 | |
| Rated short-circuit breaking capacity Icn EN 60898 at 400 V | kA | 10 | |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V | kA | 0 | |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V | kA | 0 | |
| Voltage type | DC | ||
| Current limiting class | 3 | ||
| Frequency | Hz | 50 - 60 | |
| Concurrently switching N-neutral | No | ||
| Suitable for flush-mounted installation | No | ||
| Over voltage category | 3 | ||
| Pollution degree | 2 | ||
| Width in number of modular spacings | 2 | ||
| Built-in depth | mm | 70.5 | |
| Additional equipment possible | Yes | ||
| Degree of protection (IP) | IP20 |
Объем дм3
0,2
дм3
Ток, А
25 А
Расчетная разрывная способность при коротком замыкании
- 10 кА
Номинальное напряжение
- 230-400 В
Температура окружающей среды
- от - 25 до 75 С
Номинальная частота
- 50-60 Гц
Количество полюсов
- 2
Модель
PL7-C25/2-DC
Ном, предельная отключающая способность Icu при 380/415
- 48 В
Категория товара
- C
Бренд
Eaton
Вес
0,24 кг
Производитель
Eaton (Moeller)
Страна
Германия
