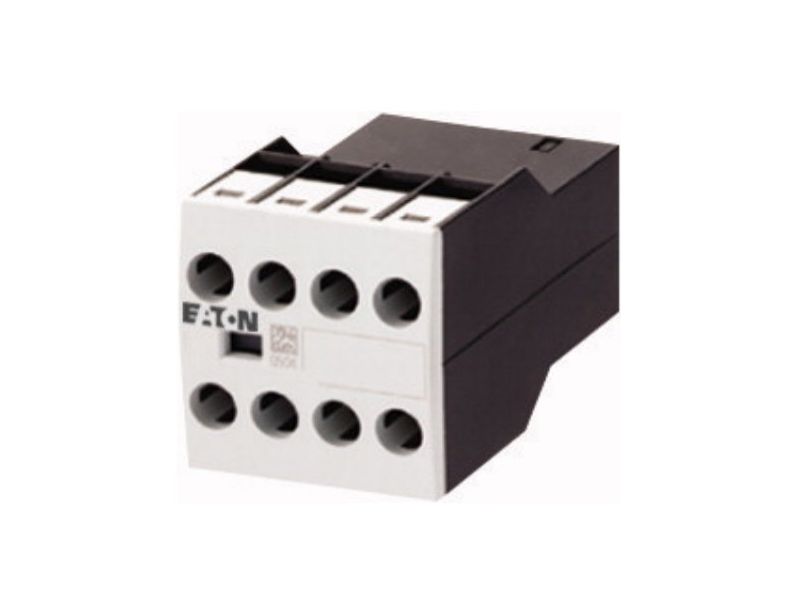

Блок вспомогательных контактов Eaton (Moeller) DILA-XHI22 4 полюса, 2НО+2НЗ, винтовые Зажимы
276426
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 276426 |
| Объем, дм3 | 0,062 |
| Масса, кг | 0,051 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Модули вспомогательных контактов | ||
| Описание | с принудительно ведомыми контактами | ||
| Функция | для стандартных применений | ||
| Полюсы | 4-полюсн. | ||
| Техника присоединения | Винтовые клеммы | ||
| Расчетный рабочий ток | |||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 60 °C | Ith=Ie | A | 16 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 4 |
| 380 В 400 В 415 В | Ie | A | 4 |
| Назначение контактов | |||
| Замык. = замыкающий контакт | 2 замык | ||
| Разм. = размыкающий контакт | 2 разм. | ||
| Вид монтажа | Фронтальная установка | ||
| Применяемое для | DILA DILM(C)7 DILM(C)9 DILM(C)12 DILM(C)15 DILM(C)17 DILM(C)25 DILM(C)32 DILM38 DILMP20 DILMP32 DILMP45 DILL | ||
| исполнение | Вспомогательный контакт верхней установки | ||
| указания | Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILM 7 - DILM32 Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания) | ||
| Кодовое число/исполнение комбинаций | |||
| кодовое число | 62E | ||
| 53 | |||
| 44 |
Технические характеристики
| Электрические данные стандартных вспомогательных контактов | |||
| Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L) | да | ||
| Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F) | DILM7 - DILM32 | ||
| Номинальная устойчивость к импульсу | Uimp | кВ | 6 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 500 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и вспомогательными контактами | В перем. тока | 400 | |
| Между вспомогательными контактами | В перем. тока | 400 | |
| Расчетный рабочий ток | A | ||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 60 °C | Ith =Ie | A | 16 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 4 |
| 380 В 400 В 415 В | Ie | A | 4 |
| 500 В | Ie | A | 1.5 |
| Пост. ток (DC) | |||
| Контакты в серии: | A | ||
| 1 | 24 В | A | 10 |
| 1 | 60 В | A | 6 |
| 2 | 60 В | A | 10 |
| 1 | 110 В | A | 3 |
| 3 | 110 В | A | 6 |
| 1 | 220 В | A | 1 |
| 3 | 220 В | A | 5 |
| 3 | 24 В | A | 2.5 |
| 3 | 60 В | A | 1 |
| 3 | 110 В | A | 0.5 |
| 3 | 220 В | A | 0.25 |
| DC-13 (6xP) | |||
| 24 В | Ie | A | 2.5 |
| 60 В | Ie | A | 1 |
| 110 В | Ie | A | 0.5 |
| 220 В | Ie | A | 0.25 |
| Надёжность контакта | Частота отказов | ? | <,10-8, <, один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
| Срок службы компонента | |||
| при Ue = 230 В, AC-15, 3 A | Переключения | x 106 | 1,3 |
| Стойкость к коротким замыканиям без сваривания | |||
| макс. предохранитель | A gG/gL | 10 | |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 1,5) 2 x (0,75 - 1,5) | |
| одно- или многожильные | AWG | 18 - 14 | |
| Инструменты | |||
| Кабели системы управления | |||
| Стандартная отвёртка | мм | 0,6 x 3,5 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 4 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0.16 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
| Number of contacts as change-over contact | 0 | ||
| Number of contacts as normally open contact | 2 | ||
| Number of contacts as normally closed contact | 2 | ||
| Rated operation current Ie at AC-15, 230 V | A | 4 | |
| Type of electric connection | Screw connection | ||
| Model | Top mounting | ||
| Mounting method | Front fastening |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Размеры
| Силовые контакторы со вспомогательным контактным модулем |
Объем дм3
0,06
дм3
Температура окружающей среды
- от -25 до 60 С
Количество полюсов
- 4
Модель
DILA-XHI22
Бренд
Eaton
Вес
0,05 кг
Производитель
Eaton (Moeller)
Страна
США
