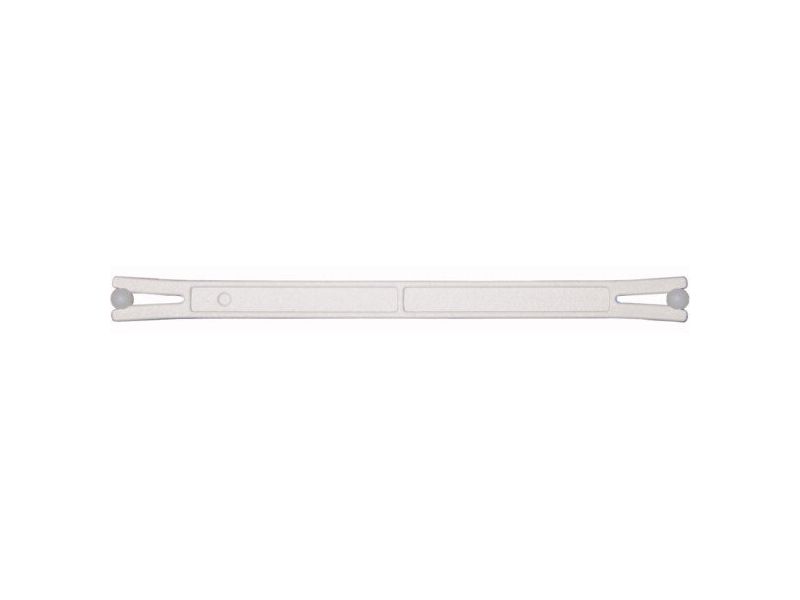

Механическая блокировка Eaton (Moeller) DILM32-XMV для DILM17…32, DILMP32…45

Написать отзыв
281197
10 дн.
Отложить
БрендEaton СтранаСША
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты

Технические характеристики

Артикул281197
Габариты, ШхВхГ, мм123x11x6
Объем, дм30.01
Масса, кг0.015

Программа поставок

АссортиментДополнительное оснащение
ПринадлежностиБлокировочный механизм
Применяемое дляDILM17 - DILM38
DILMP32 - DILMP45
Применяемое дляМеханическая блокировка для DILM17 до DILM38 и др.
указания

Для двух силовых контакторов с приводом переменного или постоянного тока при горизонтальном или вертикальном расположении.

Расстояние до силового контактора 0 мм, включая соединитель контакторов.

Механический срок службы 2,5 x 106 включений.

DILM150-XMV, включая монтажную панель для контакторов.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощностиInA0
Потеря мощности на полюс, в зависимости от токаPvidW0
Потеря мощности оборудования, в зависимости от токаPvidW0
Статическая потеря мощности, не зависит от токаPvsW0
Способность отдавать потери мощностиPveW0
Мин. рабочая температура°C-25
Макс. рабочая температура°C60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревНеприемлемо.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Accessories for low-voltage switch technology (EC002498)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Low-voltage switch technology (accessories) / Component for low-voltage switch technology (accessories) (ecl@ss8.1-27-37-92-01 [AKN570010])
Type of accessoryMechanical locking

Апробации

Стандарты продуктаIEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking
Номер документа ULE29096
Номер категории контроля ULNLDX
Номер документа CSA012528
Номер класса CSA2411-03
North America CertificationUL listed, CSA certified
Спроектировано специально для Северной АмерикиNo
Объем дм3
0,02 дм3
Температура окружающей среды
  • от -25 до 60 С
Ширина
123 мм
Высота
11 мм
Глубина
6 мм
Модель
DILM32-XMV
Бренд
Eaton
Вес
0,02 кг
Производитель
Eaton (Moeller)
Страна
США
