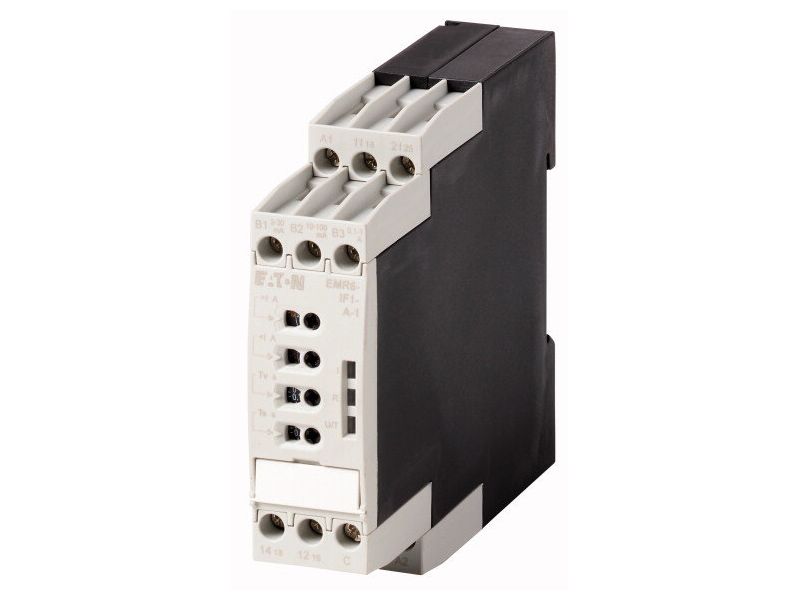

Реле измерения и контроля тока EMR6-IF1-A-1, 3 - 30 мА, 10 - 100 мА, 0,1 - 1 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC
184782
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Измерительные и контрольные реле EMR | ||
| Основная функция | Реле измерения и контроля тока | ||
| Контроль однофазных сетей постоянного и переменного напряжения Запаздывание при включении: отсутствует = 0 или регулируется в диапазоне 0,1–30 с Расширение диапазона измерений трансформаторами тока возможно | |||
| Контроль | Ток перегрузки Ток ниже минимального Ток выше и ниже номинала (окно) | ||
| Диапазон измерения тока | I?/I= | A | 3 - 30 мА 10 - 100 мА 0,1 - 1 A |
| графические условные обозначения | |||
| Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC | ||
| Ширина | мм | 22.5 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | UL 508, CAN/CSA C22.2 No.14, GL, EAC, CCC, RMRS, RCM | ||
| Механический срок службы | Переключения | x 106 | 30 |
| Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
| Температура окружающей среды | |||
| Эксплуатация | °C | ||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | + 60 | |
| Хранение | °C | - 40 - 85 | |
| установочное положение | любая | ||
| Удароустойчивость | Класс 2 | ||
| Класс защиты | |||
| Клеммы | IP20 | ||
| корпус | IP50 | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
| тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
| Стандартная отвёртка | мм | 4 x 0.8 | |
| Начальный пусковой момент | Нм | 0.6 - 0.8 | |
| крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Электропитание | |||
| Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC | ||
| Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
| потребляемая мощность | VA | 2.6 | |
| Номинальная частота | f | Гц | 50 - 60 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Временной цикл | |||
| Время задержки включения | с | регулировка в диапазоне 0,1 - 30 | |
| Время замедления возврата | с | 30 | |
| Время задержки включения | с | регулировка в диапазоне 0,1 - 30 | |
| Ошибка времени в пределах питающего напряжения | % | ? 0.5 | |
| Ошибка времени в пределах диапазона температур | %/°C | ? 0.06 | |
| Измерительные цепи | |||
| Входы | Количество | ||
| B1-C | A | 0.003 - 0.03 | |
| B2-C | A | 0.01 - 0.1 | |
| B3-C | A | 0.1 - 1 | |
| Гистерезис | % | ||
| Гистерезис макс. | % | 5 | |
| Цикл измерения | мс | макс. 80 | |
| Температурная ошибка | %/°C | ? 0.06 | |
| Ошибка в пределах напряжения питания | % | ? 0.5 | |
| Индикация состояния | |||
| Питающее напряжение | Светодиод, зеленый | ||
| Выходное реле возбуждено | Светодиод, желтый | ||
| Измеренное значение | Светодиод, красный | ||
| Индикация состояния (светодиод) | зеленый, горит: питающее напряжение другие состояния в зависимости от ошибки (см. IL): измеренное значение | ||
| Контакты релейных выходов | |||
| Номинальное напряжение | Ue | В перем. тока | 250 |
| Расчетный рабочий ток | Ie | A | |
| AC-12 при 230 В | Ie | A | 4 |
| AC-15 при 230 В | Ie | A | 3 |
| DC-12 при 24 В | Ie | A | 4 |
| DC-13 при 24 В | Ie | A | 2 |
| Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
| Электрический срок службы | Переключения | x 106 | >, 0.1 |
| стойкость к коротким замыканиям | |||
| максимальный предохранитель | безынерционный/gL | A | 10 |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
| ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
| HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
| Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
| Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
| HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
Объем дм3
0,2
дм3
Высота
22,5
мм
Модель
EMR6-IF1-A-1
Управляющее напряжение
24-240 В
Бренд
Eaton
Вес
0,15 кг
Производитель
Eaton (Moeller)
Страна
США
