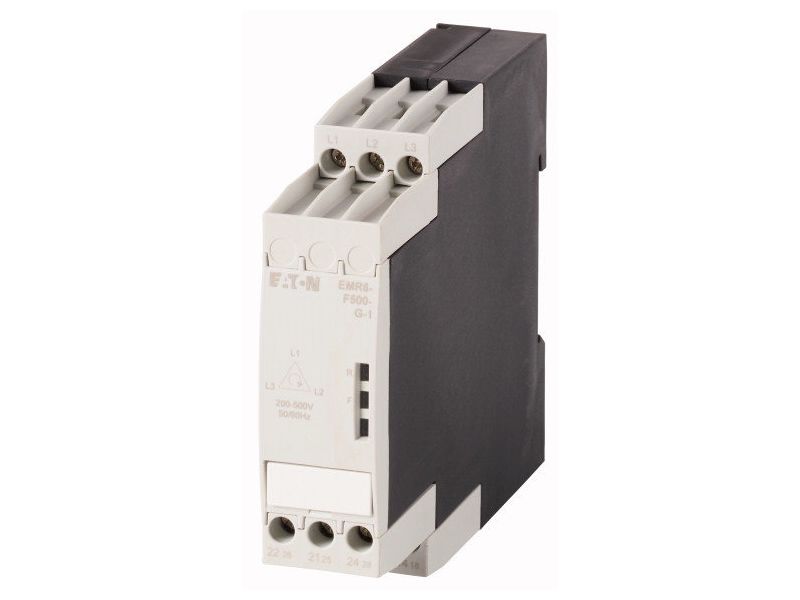

Реле контроля Eaton (Moeller) EMR6-F500-G-1 чередования фаз, 200 - 500 В перем. тока, 50/60 Гц
184789
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Измерительные и контрольные реле EMR | ||
| Основная функция | Реле контроля чередования фаз | ||
| Контроль трехфазных сетей Распознавание обрыва фазы при <, 0,6 x Ue Электропитание из измерительной цепи Фиксировано настроенная задержка включения | |||
| Контрольное напряжение на каждую фазу | UN | В перем. тока | 200 - 500 В перем. тока, 50/60 Гц |
| Контроль | Выпадение фазы Последовательность фаз | ||
| графические условные обозначения | |||
| Питающее напряжение | 200 - 500 V AC, 50/60 Hz | ||
| Ширина | мм | 22.5 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60255-6, EN 61557, UL, CSA, GL | ||
| Механический срок службы | Переключения | x 106 | 30 |
| Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
| Температура окружающей среды | |||
| Эксплуатация | °C | ||
| Мин. рабочая температура | °C | -20 | |
| Макс. рабочая температура | °C | + 60 | |
| Хранение | °C | - 40 - 85 | |
| установочное положение | любая | ||
| Удароустойчивость | Класс 2 | ||
| Класс защиты | |||
| Клеммы | IP20 | ||
| корпус | IP50 | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 2 x 2,5 | |
| тонкопроволочный с оконечной муфтой | мм2 | 2 x 2,5/2 x AWG14 | |
| Стандартная отвёртка | мм | 5.5 x 0.8 | |
| Начальный пусковой момент | Нм | 0.5 - 0.8 | |
| крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Электропитание | |||
| Питающее напряжение | 200 - 500 V AC, 50/60 Hz | ||
| Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
| потребляемая мощность | VA | 11 | |
| Номинальная частота | f | Гц | 50 - 60 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Измерительные цепи | |||
| Контрольное напряжение | UN | В перем. тока | |
| Контрольное напряжение миним. | В перем. тока | 200 | |
| Контрольное напряжение максим. | В перем. тока | 500 | |
| Частота | Гц | ||
| Диапазон частот мин. | Гц | 50 | |
| Диапазон частот макс. | Гц | 60 | |
| Частота | Гц | 50 - 60 | |
| Частота | Гц | 50 - 60 | |
| Цикл измерения | мс | макс. 500 | |
| Температурная ошибка | %/°C | ? 0.06 | |
| Ошибка в пределах напряжения питания | % | ? 0.5 | |
| Индикация состояния | |||
| Выходное реле возбуждено | Светодиод, желтый | ||
| Индикация состояния (светодиод) | красный, горит: выпадение фазы красный, мигает: ошибка последовательности фаз | ||
| Контакты релейных выходов | |||
| Номинальное напряжение | Ue | В перем. тока | 500 |
| Расчетный рабочий ток | Ie | A | |
| AC-12 при 230 В | Ie | A | 4 |
| AC-15 при 230 В | Ie | A | 3 |
| DC-12 при 24 В | Ie | A | 4 |
| DC-13 при 24 В | Ie | A | 2 |
| Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
| Электрический срок службы | Переключения | x 106 | >, 0.3 |
| стойкость к коротким замыканиям | |||
| максимальный предохранитель | безынерционный/gL | A | 10 |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
| ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
| HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
| Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
| Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
| HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
Объем дм3
0,2
дм3
Высота
22,5
мм
Модель
EMR6-F500-G-1
Управляющее напряжение
200-500 В
Бренд
Eaton
Вес
0,13 кг
Производитель
Eaton (Moeller)
Страна
США
