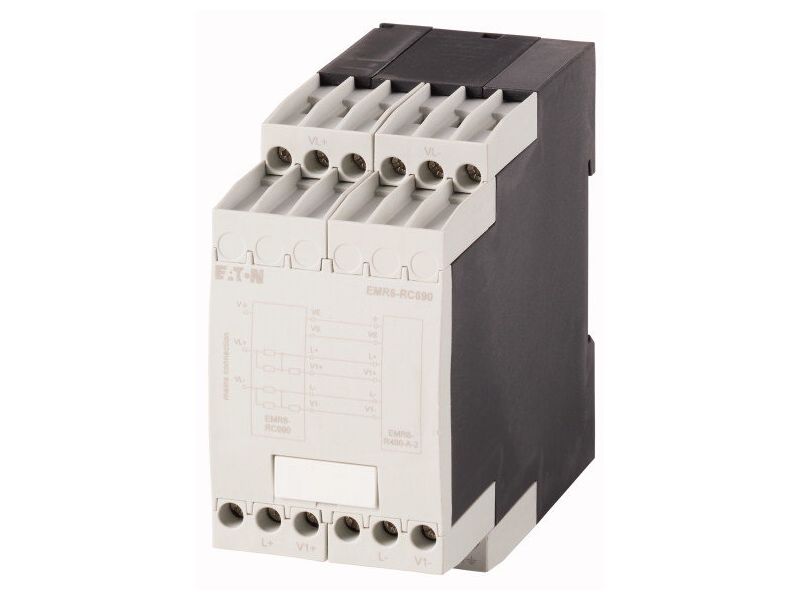

Реле контроля состояния изоляции EMR6-RC690, 0 - 690 V AC, 0 - 1000 V DC
184775
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Измерительные и контрольные реле EMR | ||
| Основная функция | реле контроля состояния изоляции | ||
| Модуль соединения Расширяет диапазон номинального напряжения для EMR6-R400-A-2 до 690 В перем. тока или 1000 В пост. тока напряжение питания не требуется | |||
| графические условные обозначения | |||
| Номинальное напряжение контролируемой сети | 0 - 690 V AC 0 - 1000 V DC | ||
| Ширина | мм | 45 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60255-6, EN 61557, UL, CSA, GL | ||
| Механический срок службы | Переключения | x 106 | 30 |
| Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
| Температура окружающей среды | |||
| Эксплуатация | °C | ||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | + 60 | |
| Хранение | °C | - 40 - 85 | |
| установочное положение | любая | ||
| Удароустойчивость | Класс 2 | ||
| Класс защиты | |||
| Клеммы | IP20 | ||
| корпус | IP50 | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
| тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
| Стандартная отвёртка | мм | 5.5 x 0.8 | |
| Начальный пусковой момент | Нм | 0.5 - 0.8 | |
| крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Электропитание | |||
| Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
| Номинальная частота | f | Гц | 50 - 60 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Измерительные цепи | |||
| Длина провода для кнопки удаления и тестирования | M | макс. 10 | |
| Индикация состояния | |||
| Питающее напряжение | Светодиод, зеленый | ||
| Ошибка на L+ | Светодиод, красный | ||
| Ошибка на L- | Светодиод, красный | ||
| Контакты релейных выходов | |||
| Расчетный рабочий ток | Ie | A | |
| AC-12 при 230 В | Ie | A | 5 |
| AC-15 при 230 В | Ie | A | 3 |
| DC-13 при 24 В | Ie | A | 2.5 |
| Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
| Электрический срок службы | Переключения | x 106 | >, 0.1 |
| стойкость к коротким замыканиям | |||
| максимальный предохранитель | безынерционный/gL | A | 5 |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
| ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
| HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
| Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
| Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
| HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
Объем дм3
0,4
дм3
Высота
45
мм
Модель
EMR6-RC690
Управляющее напряжение
690 В
Бренд
Eaton
Вес
0,19 кг
Производитель
Eaton (Moeller)
Страна
США
