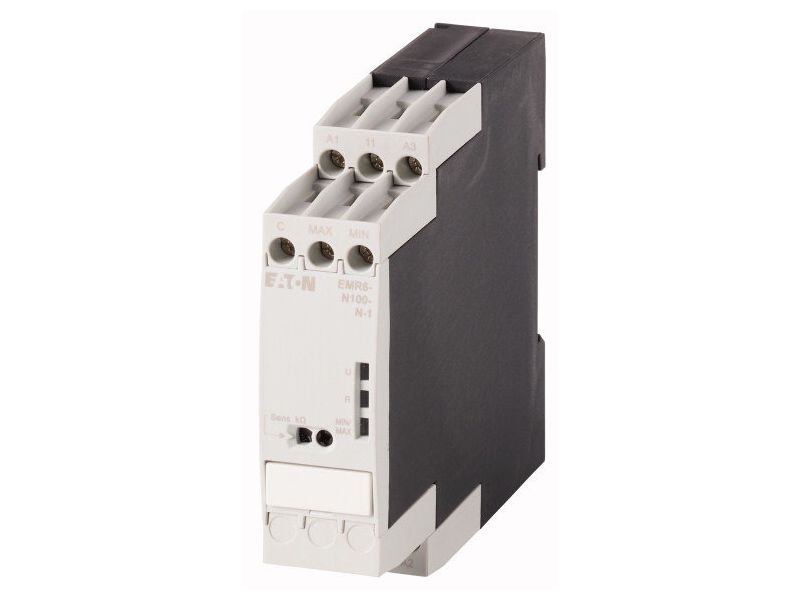

Реле контроля уровня EMR6-N100-N-1, 110 - 130 V AC, 50/60 Hz, 220 - 240 V AC, 50/60 Hz, 5 - 100 кОм
184758
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Измерительные и контрольные реле EMR | ||
| Основная функция | Реле контроля уровня | ||
| Контроль | Уровень наполнения проводящих жидкостей Дозировка смеси электропроводных жидкостей | ||
| регулируемое значение срабатывания | 5 - 100 кОм | ||
| Питающее напряжение | 110 - 130 V AC, 50/60 Hz 220 - 240 V AC, 50/60 Hz | ||
| Ширина | мм | 22.5 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60255-6, EN 61557, UL, CSA, GL, DNV, RMRS, EAC, RCM | ||
| Механический срок службы | Переключения | x 106 | 10 |
| Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
| Температура окружающей среды | |||
| Эксплуатация | °C | ||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | + 60 | |
| Хранение | °C | - 40 - 85 | |
| установочное положение | любая | ||
| Удароустойчивость | Класс 2 | ||
| Класс защиты | |||
| Клеммы | IP20 | ||
| корпус | IP50 | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
| тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
| Стандартная отвёртка | мм | 5.5 x 0.8 | |
| Начальный пусковой момент | Нм | 0.5 - 0.8 | |
| крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Электропитание | |||
| Питающее напряжение | 110 - 130 V AC, 50/60 Hz 220 - 240 V AC, 50/60 Hz | ||
| Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
| потребляемая мощность | VA | 2.6 | |
| Номинальная частота | f | Гц | 50 - 60 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Измерительные цепи | |||
| Входы электродов | |||
| B1 | Электрод сравнения с заземлением | ||
| B2 | Максимальный стенд | ||
| B3 | Минимальный стенд | ||
| Напряжение электродов | В перем. тока | макс. 6 | |
| Индикация состояния | |||
| Питающее напряжение | Светодиод, зеленый | ||
| Выходное реле возбуждено | Светодиод, желтый | ||
| Индикация состояния (светодиод) | зеленый, горит: питающее напряжение желтый, мигает: активна задержка срабатывания желтый, горит: MIN и MAX занято желтый, мигает: MIN занято желтый, горит (R): возбуждение выходного реле | ||
| Контакты релейных выходов | |||
| Номинальное напряжение | Ue | В перем. тока | 300 |
| Расчетный рабочий ток | Ie | A | |
| AC-12 при 230 В | Ie | A | 5 |
| AC-15 при 230 В | Ie | A | 3 |
| Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
| Электрический срок службы | Переключения | x 106 | >, 0.1 |
| стойкость к коротким замыканиям | |||
| максимальный предохранитель | безынерционный/gL | A | 5 |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
| ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
| HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
| Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
| Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
| HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
Объем дм3
0,2
дм3
Высота
22,5
мм
Модель
EMR6-N100-N-1
Управляющее напряжение
110-130 В
Бренд
Eaton
Вес
0,15 кг
Производитель
Eaton (Moeller)
Страна
США
