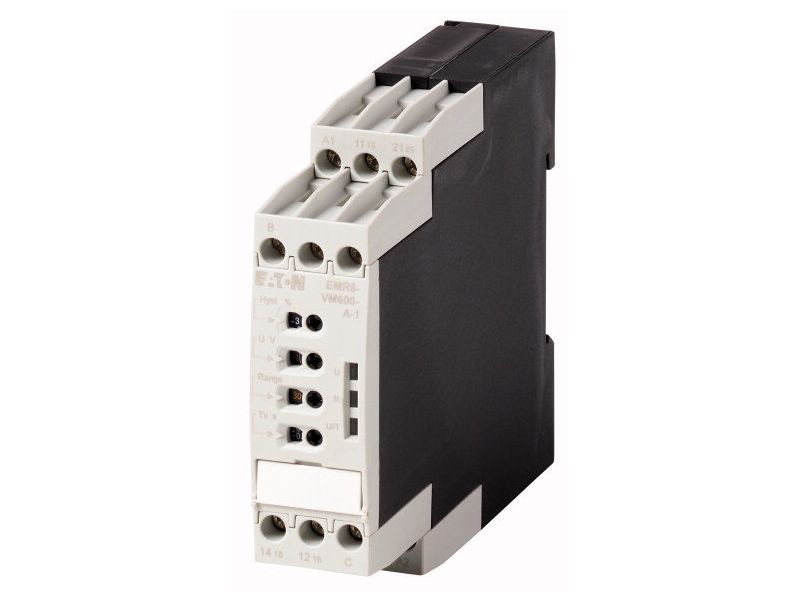

Реле напряжения EMR6-VM600-A-1, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC
184784
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
Ассортимент | Измерительные и контрольные реле EMR | ||
Основная функция | Реле напряжения | ||
Контроль | Перенапряжение Пониженное напряжение | ||
Диапазон измерения напряжения | В | 3 - 30 5 - 60 30 - 300 60 - 600 | |
Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC | ||
Ширина | мм | 22.5 |
Технические характеристики
Общая информация | |||
Стандарты и предписания | UL508, CAN/CSA C22.2 No.14, GL, EAC, CCC, RMRS, RCM | ||
Механический срок службы | Переключения | x 106 | 30 |
Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
Температура окружающей среды | |||
Эксплуатация | °C | ||
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | + 60 | |
Хранение | °C | - 40 - 85 | |
установочное положение | любая | ||
Удароустойчивость | Класс 2 | ||
Класс защиты | |||
Клеммы | IP20 | ||
корпус | IP50 | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
Стандартная отвёртка | мм | 5.5 x 0.8 | |
Начальный пусковой момент | Нм | 0.5 - 0.8 | |
крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
Контакты | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Электропитание | |||
Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC | ||
Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
потребляемая мощность | VA | 2.6 | |
Номинальная частота | f | Гц | 50 - 60 |
Продолжительность включения | % продолжительность включения | 100 | |
Временной цикл | |||
Время задержки включения | с | регулировка в диапазоне 0,1 - 30 | |
Время замедления возврата | с | регулировка в диапазоне 0,1 - 30 | |
Измерительные цепи | |||
Значение срабатывания при пониженном напряжении | Umin | В перем. тока | |
Значение срабатывания при пониженном напряжении мин. | В перем. тока | 3 | |
Значение срабатывания при пониженном напряжении максим. | В перем. тока | 600 | |
Значение срабатывания при перенапряжении | Umax | В перем. тока | |
Значение срабатывания при перенапряжении мин. | В перем. тока | 3 | |
Значение срабатывания при перенапряжении макс. | В перем. тока | 600 | |
Гистерезис | % | 3 30 | |
Индикация состояния | |||
Питающее напряжение | Желтый светодиод | ||
Выходное реле возбуждено | Желтый светодиод | ||
Ошибка | Светодиод, красный | ||
Индикация состояния (светодиод) | зеленый, горит: питающее напряжение другие состояния в зависимости от ошибки (см. IL): измеренное значение | ||
Контакты релейных выходов | |||
Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
Электрический срок службы | Переключения | x 106 | >, 0.1 |
Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
Объем дм3
0,2
дм3
Высота
22,5
мм
Модель
EMR6-VM600-A-1
Управляющее напряжение
24-240 В
Бренд
Eaton
Вес
0,16 кг
Производитель
Eaton (Moeller)
Страна
США
