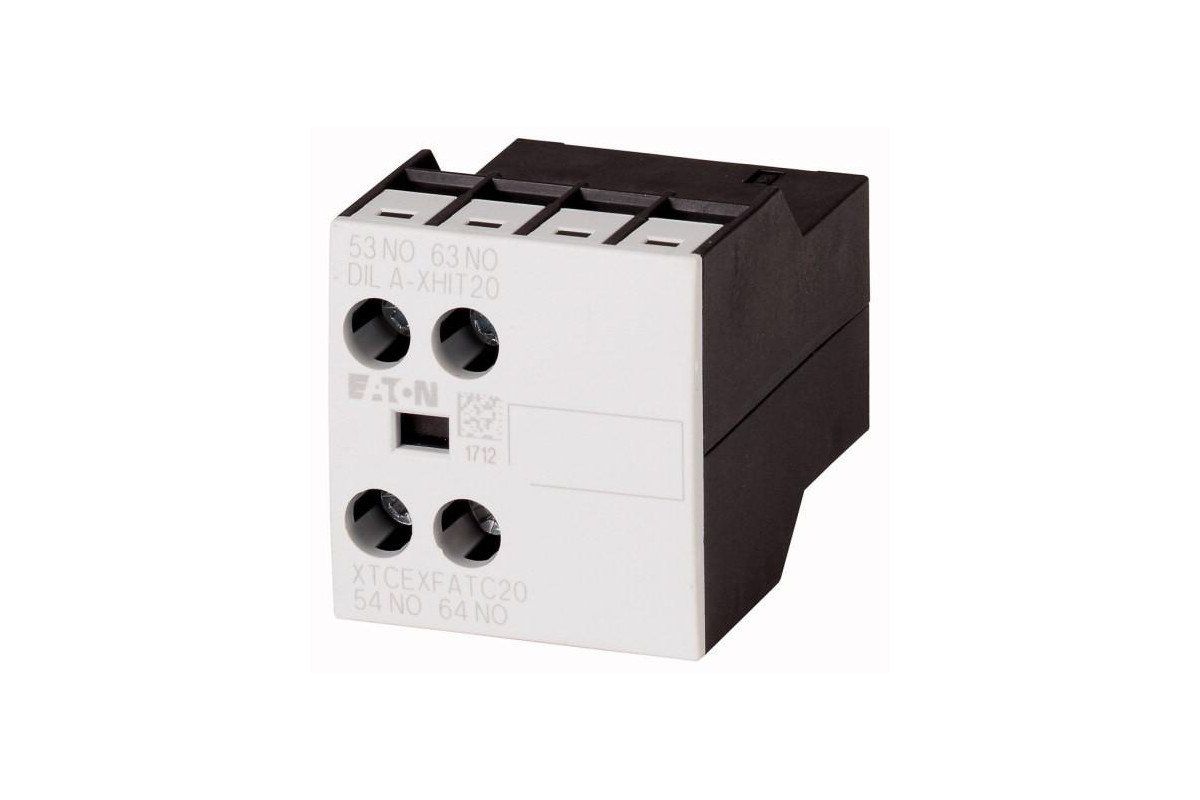

Фронтальный блок Eaton (Moeller) DILA-XHIT11 доп. контакт 1НО+1НЗ
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 101043 |
| Объем, дм3 | 0,075 |
| Масса, кг | 0,043 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Модули вспомогательных контактов | ||
| Описание | с принудительно ведомыми контактами | ||
| Функция | для комбинации с соединительными перемычками | ||
| Полюсы | 2-полюсн. | ||
| Техника присоединения | Винтовые клеммы | ||
| Расчетный рабочий ток | |||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 60 °C | Ith=Ie | A | 16 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 4 |
| 380 В 400 В 415 В | Ie | A | 4 |
| Назначение контактов | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Разм. = размыкающий контакт | 1 разм. | ||
| Вид монтажа | Фронтальная установка | ||
| Применяемое для | DILM7 DILM9 DILM12 DILM15 DILL MSC-DM7(9, 12, 15) MSC-RM7(9, 12) | ||
| исполнение | высокое исполнение | ||
| указания | Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILM 7 - DILM32 Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания) |
Технические характеристики
| Электрические данные стандартных вспомогательных контактов | |||
| Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L) | да | ||
| Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F) | DILM7 - DILM15 | ||
| Номинальная устойчивость к импульсу | Uimp | кВ | 6 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 500 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и вспомогательными контактами | В перем. тока | 400 | |
| Между вспомогательными контактами | В перем. тока | 400 | |
| Расчетный рабочий ток | A | ||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 60 °C | Ith =Ie | A | 16 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 4 |
| 380 В 400 В 415 В | Ie | A | 4 |
| Срок службы компонента | |||
| при Ue = 230 В, AC-15, 3 A | Переключения | x 106 | 1,3 |
| Стойкость к коротким замыканиям без сваривания | |||
| макс. предохранитель | A gG/gL | 10 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 4 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0.16 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
| Number of contacts as change-over contact | 0 | ||
| Number of contacts as normally open contact | 1 | ||
| Number of contacts as normally closed contact | 1 | ||
| Rated operation current Ie at AC-15, 230 V | A | 4 | |
| Type of electric connection | Screw connection | ||
| Model | Top mounting | ||
| Mounting method | Front fastening |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Характеристики
| подходит для комбинации с электрическими перемычками 1: Автоматы защиты двигателей 2: Силовой контактор 3: Модули вспомогательных контактов 4: Набор проводов |
Объем дм3
0,08
дм3
Модель
DILA-XHIT11
Бренд
Eaton
Вес
0,04 кг
Производитель
Eaton (Moeller)
Страна
США
