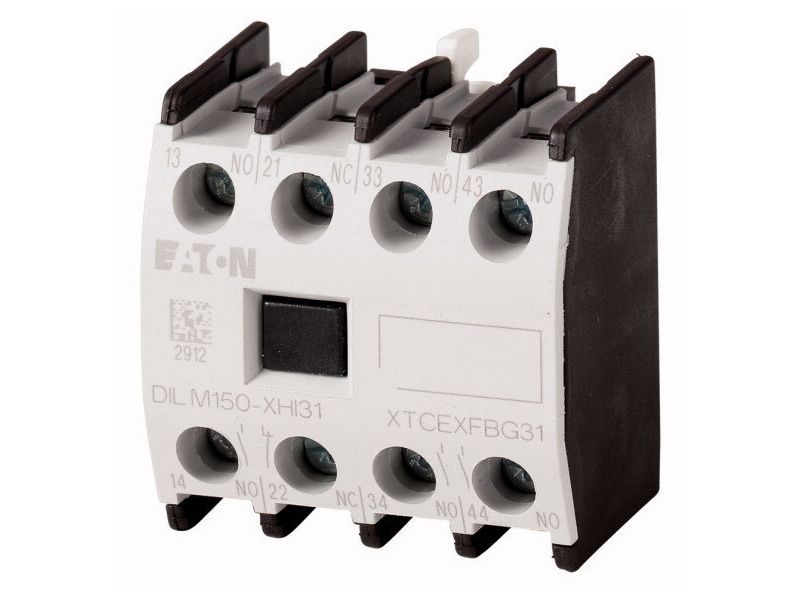

Фронтальный блок Eaton (Moeller) DILM150-XHI40 вспомогательных контактов, 4 полюса, 4НО, винтовые Зажимы, для Фронтальный блок Eaton (Moeller) DILM40-170 - купить недорого с доставкой

Программа поставок

Ассортимент			Дополнительное оснащение
Принадлежности			Модули вспомогательных контактов
Описание			с принудительно ведомыми контактами
Функция			для стандартных применений
Полюсы			4-полюсн.
Техника присоединения			Винтовые клеммы
Расчетный рабочий ток
обычный термический ток, 1-полюсный
разомкнут
при 60 °C	Ith	A	16
AC-15
220 В 230 В 240 В	Ie	A	6
380 В 400 В 415 В	Ie	A	4
Назначение контактов
Замык. = замыкающий контакт			4 замык
Вид монтажа			Фронтальная установка
графические условные обозначения
Применяемое для			DILM40 DILM50 DILM65 DILM72 DILM80 DILM95 DILM115 DILM150 DILM170 DILMP63 DILMP80 DILMP125 DILMP160 DILMP200
исполнение			Вспомогательный контакт верхней установки
указания			Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания)

Технические характеристики

Электрические данные стандартных вспомогательных контактов
Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L)			да
Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F)			DILM40 - DILM170
Номинальная устойчивость к импульсу	Uimp	кВ	6
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	Ui	В перем. тока	690
Номинальное напряжение	Ue	В перем. тока	500
Безопасное разъединение согласно EN 61140
между катушкой и вспомогательными контактами		В перем. тока	440
Между вспомогательными контактами		В перем. тока	440
Расчетный рабочий ток		A
обычный термический ток, 1-полюсный
разомкнут
при 60 °C	Ith	A	16
AC-15
220 В 230 В 240 В	Ie	A	6
380 В 400 В 415 В	Ie	A	4
500 В	Ie	A	1.5
Надёжность контакта	Частота отказов	?	<,10-8, <, один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА)
Срок службы компонента
при Ue = 230 В, AC-15, 3 A	Переключения	x 106	1,3
Стойкость к коротким замыканиям без сваривания
макс. предохранитель		A gG/gL	16
Опробованные рабочие характеристики
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			A600
Управляется постоянным током DC			P300
Общее применение
Перем. ток (AC)		В	600
Перем. ток (AC)		A	15
Пост. ток (DC)		В	250
Пост. ток (DC)		A	1

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	In	A	4
Потеря мощности на полюс, в зависимости от тока	Pvid	W	0.23
Потеря мощности оборудования, в зависимости от тока	Pvid	W	0
Статическая потеря мощности, не зависит от тока	Pvs	W	0
Способность отдавать потери мощности	Pve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010])
Number of contacts as change-over contact		0
Number of contacts as normally open contact		4
Number of contacts as normally closed contact		0
Rated operation current Ie at AC-15, 230 V	A	6
Type of electric connection		Screw connection
Model		Top mounting
Mounting method		Front fastening

Апробации

Product Standards			IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking
UL File No.			E29184
UL Category Control No.			NKCR
CSA File No.			012528
CSA Class No.			3211-03
North America Certification			UL listed, CSA certified
Specially designed for North America			No
