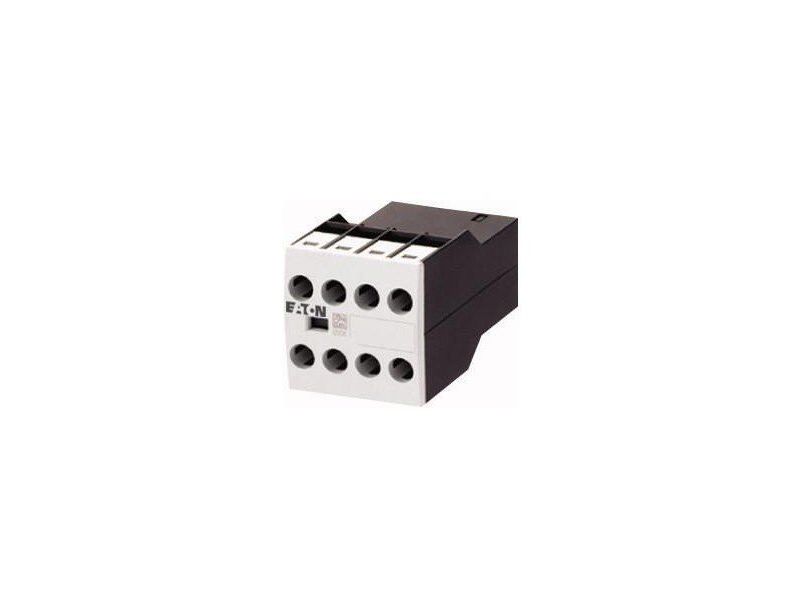

Фронтальный блок вспомогательных контактов Eaton (Moeller) DILM32-XHI31, 4 полюса, 3НО+1НЗ, винтовые Зажимы
106112
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программы доставка
| Ассортимент продукции | Аксессуары | ||
| Аксессуары | Вспомогательные контактные модули | ||
| Описание | с блокировкой противостоящих контактов | ||
| Функция | для стандартных применений | ||
| Полюс | 4 полюс | ||
| Техника связи | Винтовые клеммы | ||
| Номинальный ток | |||
| АС-3 | |||
| Конв. терм. ток, 3-полюсный, 50 - 60 Гц | |||
| Открыть | |||
| при температуре 60 °C | Яче=Яе | А | 16 |
| АС-15 | |||
| 220 В 230 В 240 В | Яе | А | 4 |
| 380 В 400 В 415 В | Яе | А | 3 |
| Контакты | |||
| Н/О = нормально открытый | 3 Н/О | ||
| Н/з = нормально закрытый | 1 НЗ | ||
| Тип установки | Стойка крепления | ||
| Последовательность контакта | |||
| Электрические спецификации для стандартных вспомогательных контактов | |||
| Блокировкой противостоящих контактов в контакт вспомогательный модуль (МЭК 60947-5-1 Приложение L) | Да | ||
| N/с контакт (не поздно разомкнутый контакт), подходящий как зеркало контакт (МЭК/EN 60947-4-1 Приложение F) | DILM7 - DILM38 | ||
| Номинальное импульсное выдерживаемое напряжение | Учертенок | В ПЕРЕМЕННОГО ТОКА | 6000 |
| Категория перенапряжения/степень загрязнения | В III/3 | ||
| Номинальное напряжение изоляции | Уя | В ПЕРЕМЕННОГО ТОКА | 690 |
| Номинальное рабочее напряжение | Уе | В ПЕРЕМЕННОГО ТОКА | 500 |
| Безопасная изоляция согласно EN 61140 | |||
| между катушкой и вспомогательными контактами | В ПЕРЕМЕННОГО ТОКА | 400 | |
| между вспомогательных контактов | В ПЕРЕМЕННОГО ТОКА | 400 | |
| Номинальный ток | А | ||
| Конв. терм. ток, 3-полюсный, 50 - 60 Гц | |||
| Открыть | |||
| при температуре 60 °C | Яче=Яе | А | 16 |
| АС-15 | |||
| 220 В 230 В 240 В | Яе | А | 4 |
| 380 В 400 В 415 В | Яе | А | 3 |
| 500 В | Яе | А | 1.5 |
| Постоянного тока | |||
| В DC-13 (6xP) | |||
| Контакты в серии: | А | ||
| 3 | 24 В | А | 2.5 |
| 3 | 60 В | А | 1 |
| 3 | 110 В | А | 0.5 |
| 3 | 220 В | А | 0.25 |
| Контроль надежности цепи | Интенсивность отказов | na de na | <,10-8, <, один отказ на 100 млн. операций (при Uе= 24 В DC, Умин= 17 В, Ямин= 5.4 ма) |
| Компонент продолжительность жизни | |||
| в Uе= 230 В, АС-15, 3 А | Операции | х 106 | 1.3 |
| Короткое замыкание рейтинг без сварки | |||
| Макс. взрыватель | Гг/гл | 10 |
В EN 61439 проверка конструкции согласно IEC
| Технические данные для проверки дизайна | |||
| Номинальный ток для заданного тепловыделения | Ян | А | 4 |
| Тепловыделение на полюс, ток-зависимых | Пвид | Вт | 0.16 |
| Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 0 |
| Статические тепловыделение, внеоборотные-зависимых | Ппротив | Вт | 0 |
| Мощность тепловыделения | Пдисс | Вт | 0 |
| Температура окружающей среды мин. | °С | -25 | |
| Рабочая температура окружающей среды Макс. | °С | 60 | |
| МЭК/EN 61439 проверки дизайна | |||
| 10.2 прочность материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
| 10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
| 10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
| 10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
| 10.3 Степень защиты сборки | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
| 10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
| 10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
| 10.9 свойства изоляции | |||
| Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
| 10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
| Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
| Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
| 10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Технические данные етим 6.0
| Низковольтные промышленные компоненты (EG000017) / вспомогательный контактный блок (EC000041) | |||
| Электротехника, автоматизация, контроль технологических процессов машиностроения / низковольтной коммутационной техники / компонентов для низковольтных коммутационных технологий / вспомогательный переключатель блок (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
| Количество контактов, переключающий контакт | 0 | ||
| Количество контактов, как нормально открытый контакт | 3 | ||
| Количество контактов, как нормально замкнутый контакт | 1 | ||
| Номинальный рабочий ток IE при AC-15, 230 В | А | 6 | |
| Тип электрического подключения | Винтовое соединение | ||
| Модель | Верхнее крепление | ||
| Способ крепления | Стойка крепления |
Утверждения
| Стандарты На Продукцию | МЭК/EN 60947-4-1, по UL 508, CSA по-С22.2 порядка № 14-05, CE маркировка | ||
| UL файл No. | E29184 | ||
| Категории контроля UL нет. | NKCR | ||
| Файл CSA нет. | 012528 | ||
| Класс ККА нет. | 3211-03 | ||
| Сертификация Северной Америке | Перечисленный UL, аттестованное CSA | ||
| Специально для Северной Америки | Нет |
Объем дм3
0,06
дм3
Температура окружающей среды
- от -25 до 60 С
Модель
DILM32-XHI31
Бренд
Eaton
Вес
0,05 кг
Производитель
Eaton (Moeller)
Страна
США
