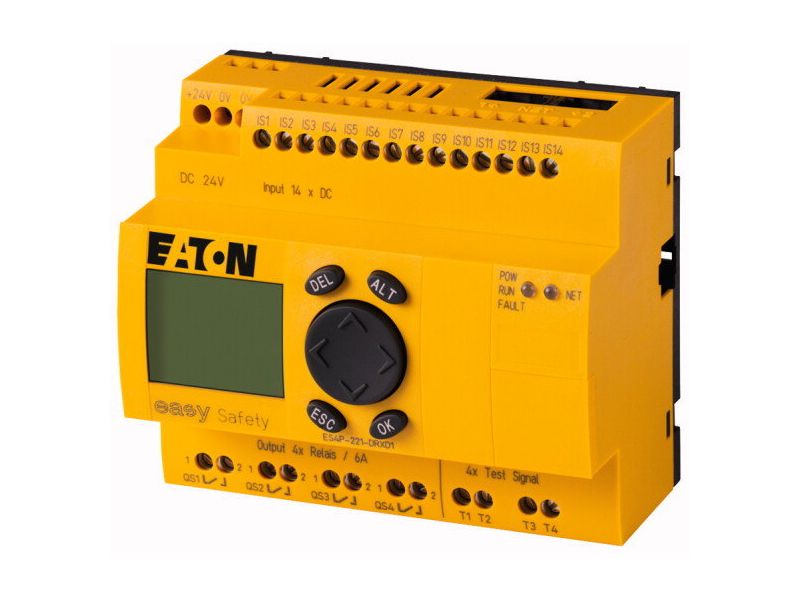

Реле безопасности ES4P-221-DRXD1 easysafety, 24vdc, 14di, 4do реле, дисплей, easynet
111019
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Защитно-ориентированное реле управления | ||
| Основная функция | easy800 с защитными функциональными блоками | ||
| Особенности | |||
| Защитные функции | Останов в аварийной ситуации Защитная дверь Вход OSSD BWS с функцией приглушения Переключение двумя руками Контроль максимального числа оборотов Контроль останова Надёжное реле ремени Выбор режима работы Разрешающий выключатель Цепь обратной связи | ||
| Дисплей + клавиатура | |||
| Конструктивная ширина | мм | 107.5 | |
| Параметры техники безопасности | |||
| Значения согласно EN ISO 13849-1 | |||
| Уровень эксплуатационных характеристик | согласно EN ISO 13849-1 | PL e | |
| Категория | согласно EN ISO 13849-1 | Kat. 4 | |
| Уровень безопасной целостности Претензионный срок | согласно EN62061 | SILCL 3 | |
| Вероятность отказа в час | PFHd | x 10-10 | 4.26 |
| Уровень безопасной целостности | согласно IEC 61508 | SIL 3 | |
| дисплей | дисплей Клавиатура | ||
| Часы реального времени | |||
| Питающее напряжение | Us | 24 В пост. тока | |
| Объединение в сеть | easyNet/easyLink | ||
| Защитная/стандартная схема соединений | |||
| указания | возможно расширение: стандартные входы/выходы и стандартные шинные системы | ||
| индивидуальная лазерная гравировка возможна с ES4-COMBINATION ?#2011790 | |||
| Входы (безопасные) | 14 | ||
| Выходы (безопасные) | |||
| Реле 6A | |||
| 4 | |||
| Тестовый сигнал | 4 |
Технические характеристики
| Общее | |||
| Стандарты и положения | EN ISO 13849-1 EN 50156-1 EN 50178 EN 50581 EN 61000-6-2 EN 61000-6-3 IEC 61508 IEC 62061 | ||
| Размеры (Ш x В x Г) | мм | 107,5 (6 установочных мест) x 90 x 72 | |
| Вес | кг | 0.38 | |
| Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
| Время | |||
| Входы | |||
| Макс. продолжительность внешних тестовых импульсов | мс | 1 | |
| Полупроводниковый выход | |||
| Тестовый импульс выключения | мс | <, 1 | |
| Запаздывание при выключении | мс | <, 1 | |
| Поперечные сечения соединения | |||
| одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
| тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
| Стандартная отвёртка | мм | 3.5 x 0.8 | |
| макс. начальный пусковой момент | Нм | 0.6 | |
| Климатические внешние условия | |||
| Рабочая температура | °C | -25 до + 55 Холод в соответствии с IEC 60068-2-1 Тепло в соответствии с IEC 60068-2-2 Влажный нагрев - постоянный, в соответствии с IEC 60068-2-78, - цикличный в соответствии с ICE 60068-2-30 | |
| Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
| ЖК индикатор (уверенное считывание) | °C | 0 - 55 | |
| Температура окружающей среды | |||
| Хранение | ? | °C | -40 - +55 |
| относительная влажность воздуха | % | 5 - 95 согласно IEC 60068-2-30, IEC 60068-2-78 без конденсации | |
| Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
| Механические внешние условия | |||
| Класс защиты | IP20 (IEC/EN 60529, EN50178, VBG 4) | ||
| постоянная амплитуда 0,15 мм | Гц | ||
| постоянная амплитуда | Гц | 10 - 57 (0,15 мм) | |
| постоянное ускорение | Гц | 57 - 150 (2г) | |
| Колебания | 3,5 мм / 1 г | Гц | согласно IEC 60068-2-6 |
| Удароустойчивость | g | 18 шоков Полусинус 15 г/11 мс согл. IEC 60068-2-27 | |
| Падение | Высота падения | мм | 50 (IEC/EN 60068-2-31) |
| свободное падение, в упаковке | M | 0,3 (IEC/EN 61131-2) | |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | согласно ICE 62061, повышенные требования к ЭМС для функций, имеющих значение для безопасности | ||
| Категория перенапряжения / степень загрязнения | III/2 | ||
| Электростатическая разрядка (ESD) | |||
| примененный стандарт | согласно IEC EN 61000-4-2 | ||
| Выход воздуха | кВ | 15 | |
| Разряд контакта | кВ | 8 | |
| Электромагнитные поля (RFI) | V/m | 30 согласно IEC EN 61000-4-3 | |
| Подавление радиочастотных помех | EN 55011 Класс B, EN 55022 Класс B | ||
| Импульсное напряжение | кВ | согласно IEC/EN 61000-4-4 Кабели питания: 4 Сигнальные провода: 4 | |
| мощные импульсы (скачок напряжения) | 2 кВ (кабели питания симмеричны) 4 кВ (симметричные полупроводниковые выходы) согласно IEC 62061 | ||
| Впуск | В | 20, согласно IEC/EN 61000-4-6 | |
| Прочность изоляции | |||
| Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142, EN 60664-1:2003 | ||
| Прочность изоляции | EN 50178 | ||
| Буферизация часов реального времени | |||
| Буферизация часов реального времени | |||
| резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы) | |||
| Точность часов реального времени | с/день | тип. ± 2 (± 0,5 ч./год) может колебаться в зависимости от температуры окружающей среды до ± 5 с./день | |
| Точность | |||
| Разрешение | |||
| Диапазон „S” | мс | 50 | |
| Диапазон „M:S” | с | 1 | |
| Диапазон „H:M” | мин | 1 | |
| Точность воспроизведения | |||
| Разрешение | |||
| Диапазон „S” | мс | 50 | |
| Диапазон „M:S” | с | 1 | |
| Диапазон „H:M” | мин | 1 | |
| Остаточная память | |||
| Циклы чтения/записи (минимум) | 100000000000000 (1014) | ||
| Электропитание | |||
| Номинальное напряжение | Ue | В | 24 пост. тока (-15/+20%) |
| Допустимый диапазон | Ue | 20.4 - 28.8 V DC | |
| Остаточная пульсация | % | 0 | |
| входной ток | |||
| при номинальном напряжении | мА | <, 250 | |
| Посадки напряжения | мс | (IEC/EN 61131-2) | |
| Потеря мощности | W | <, 6 | |
| Гальваническое разделение | для входов: нет для выходов: да для интерфейса программирования: нет для easyLink: нет для easyNet: нет | ||
| Сеть easyNet | |||
| Абонент | Количество | максимально 8 | |
| Скорость передачи данных/удаление | 1000 кбит/с, 6 м 500 кбит/с, 25 м 250 кбит/с, 40 м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м | ||
| Гальваническое разделение | |||
| Гальваническое разделение между входами и внутренним источником питания | да | ||
| Гальваническое разделение | для электропитания: да для входов: да для выходов: да для интерфейса ПК: да для карты памяти: да для easyLink: нет для easyNet: да | ||
| Заглушка шины | да (первая и последняя карты) | ||
| Техника присоединения | RJ45, 8 полюсов | ||
| Цифровые входы 24 В пост. тока | |||
| Количество | 14 | ||
| Индикация состояния | ЖК-экран | ||
| Гальваническое разделение | для электропитания: нет взаимное: нет для выходов: да для интерфейса: нет для карты памяти: нет для easyLink: нет для easyNet: нет | ||
| Измерение напряжения сигнала | Ue | В пост. тока | 24 |
| в состоянии "0" | Ue | В пост. тока | <, 5 |
| в состоянии "1" | Ue | В пост. тока | >, 15,0 |
| Входной ток при статусе „1“ | |||
| IS1 до IS14 | мА | 5,7 (при 24 В пост. тока) | |
| Время задержки аппаратного обеспечения с „0” до „1” | мс | ||
| Дребезг ВКЛ.: 24 дребезг ВЫКЛ.: 0,06 (IS1, IS2), 0,17 (IS3 до IS14) | |||
| Время задержки аппаратного обеспечения с „1” до „0” | мс | ||
| Дребезг ВКЛ.: 24 Дребезг ВЫКЛ.: 0,08 (IS1, IS2), 0,22 (IS3 до IS14) | |||
| Длина провода (неэкранированного) | M | 100 | |
| Длина отдельного провода от выхода тестового сигнала к входу устройства (экранированному) | M | 1000 | |
| Сумма длин отдельных проводов от выхода тестового сигнала до входов устройства (экранированные) | M | 3000 | |
| Максимальная частота вращения на входах устройств IS1 и IS2, при использовании функциональных блоков OM или ZM | Гц | 1000 | |
| Максимальная частота переключения на входе (не распространяется на IS1, IS2, при использовании одного из функциональных блоков OM или ZM) | Переключения/ч | 900 | |
| Выходы тестового сигнала | |||
| Количество | 4 (T1 до T4) | ||
| Напряжение | В пост. тока | 24 | |
| гальваническое разделение | нет | ||
| Релейные выходы | |||
| 4 | |||
| Выходы в группах для | 1 | ||
| Уровень безопасности | 3 резервных выхода реле, интервал проверки 6 месяцев согласно EN 50156 | ||
| Предохранитель выходного реле | Предохранитель: 6 A gL/gG, линейный защитный автомат с характеристикой C: 4 A (допустимо только при 24 В постоянного тока), ток короткого замыкания IK <, 250 A | ||
| Гальваническое разделение | для электропитания: да для входов: да взаимное: да для интерфейса: да для easyNet: нет для easyLink: да Безопасное разъединение согласно EN 50178: 300 В перем. тока Изоляция базы: 600 В перем. тока | ||
| Механический срок службы | Переключения | x 106 | 10 |
| Контакты | |||
| обычный термический ток | Ith | A | 6 |
| Номинальная устойчивость к импульсу Uimp контактной катушки | кВ | 6 | |
| Номинальное напряжение | Ue | В перем. тока | 250 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
| безопасное разъединение между катушкой и контактом | В перем. тока | 300 согласно EN50178 | |
| Коммутационная способность | DC-13, 24 В постоянного тока, 0,1 Гц: 40000 переключений (согласно IEC 60947-5-1) AC-15, 230 В перем. тока, 3 A: 80000 переключений (согл. IEC 60947-5-1) DC: B300 (согласно UL 508) Переменный ток: R300 (согл. UL 508) | ||
| частота переключения | |||
| механические переключения | x 106 | 10 | |
| частота переключения | Гц | 15 | |
| Транзисторные выходы | |||
| Остаточная пульсация | % | 5 | |
| Индикация состояния выходов | ЖК-экран |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | span>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | span>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | span>,vs | W | 6 |
| Способность отдавать потери мощности | span>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| PLC's (EG000024) / Logic module (EC001417) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / Logic module (ecl@ss8.1-27-24-22-16 [AKE539011]) | |||
| Supply voltage AC 50 Hz | V | 0 - 0 | |
| Supply voltage AC 60 Hz | V | 0 - 0 | |
| Supply voltage DC | V | 20.4 - 28.8 | |
| Voltage type of supply voltage | DC | ||
| Switching current | A | 8 | |
| Number of analogue inputs | 0 | ||
| Number of analogue outputs | 4 | ||
| Number of digital inputs | 14 | ||
| Number of digital outputs | 4 | ||
| With relay output | Yes | ||
| Number of HW-interfaces industrial Ethernet | 0 | ||
| Number of HW-interfaces PROFINET | 0 | ||
| Number of HW-interfaces RS-232 | 1 | ||
| Number of HW-interfaces RS-422 | 0 | ||
| Number of HW-interfaces RS-485 | 0 | ||
| Number of HW-interfaces serial TTY | 0 | ||
| Number of HW-interfaces USB | 0 | ||
| Number of HW-interfaces parallel | 0 | ||
| Number of HW-interfaces Wireless | 0 | ||
| Number of HW-interfaces other | 3 | ||
| With optical interface | No | ||
| Supporting protocol for TCP/IP | No | ||
| Supporting protocol for PROFIBUS | No | ||
| Supporting protocol for CAN | No | ||
| Supporting protocol for INTERBUS | No | ||
| Supporting protocol for ASI | No | ||
| Supporting protocol for KNX | No | ||
| Supporting protocol for MODBUS | No | ||
| Supporting protocol for Data-Highway | No | ||
| Supporting protocol for DeviceNet | No | ||
| Supporting protocol for SUCONET | No | ||
| Supporting protocol for LON | No | ||
| Supporting protocol for PROFINET IO | No | ||
| Supporting protocol for PROFINET CBA | No | ||
| Supporting protocol for SERCOS | No | ||
| Supporting protocol for Foundation Fieldbus | No | ||
| Supporting protocol for EtherNet/IP | No | ||
| Supporting protocol for AS-Interface Safety at Work | No | ||
| Supporting protocol for DeviceNet Safety | No | ||
| Supporting protocol for INTERBUS-Safety | No | ||
| Supporting protocol for PROFIsafe | No | ||
| Supporting protocol for SafetyBUS p | No | ||
| Supporting protocol for other bus systems | Yes | ||
| Radio standard Bluetooth | No | ||
| Radio standard WLAN 802.11 | No | ||
| Radio standard GPRS | No | ||
| Radio standard GSM | No | ||
| Radio standard UMTS | No | ||
| IO link master | No | ||
| Redundancy | Yes | ||
| With display | Yes | ||
| Degree of protection (IP) | IP20 | ||
| Basic device | Yes | ||
| Expandable | Yes | ||
| Expansion device | No | ||
| With timer | Yes | ||
| Rail mounting possible | Yes | ||
| Wall mounting/direct mounting | Yes | ||
| Front build in possible | No | ||
| Rack-assembly possible | No | ||
| Suitable for safety functions | Yes | ||
| Category according t |
Объем дм3
0,7
дм3
Высота
107,5
мм
Модель
ES4P-221-DRXD1
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,4 кг
Производитель
Eaton (Moeller)
Страна
США
Отзывы не найдены
