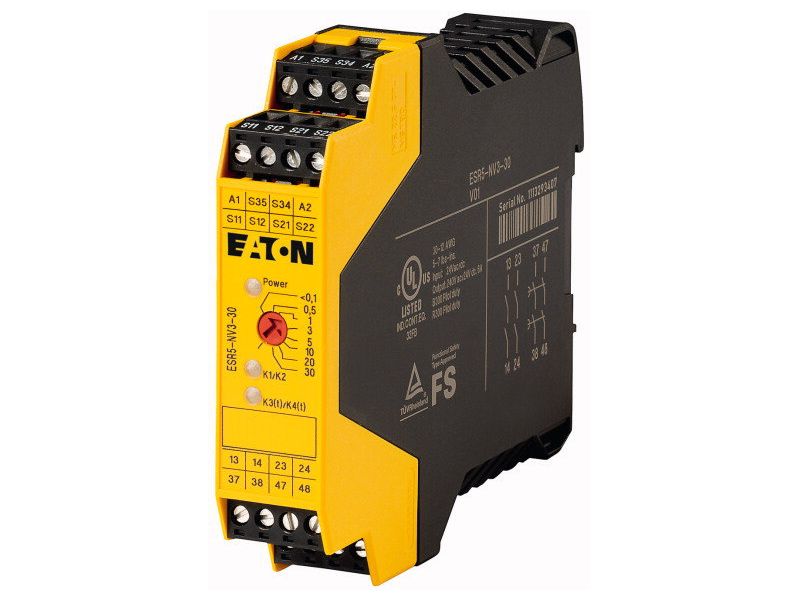

Реле безопасности ESR5-NV3-30 с задержкой выключения, 24 v dc
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Электронные предохранительные реле | ||
| Основная функция | Аварийный останов, аварийное выключение Защитная дверь Защитная фоторелейная завеса (BWS) Функция таймера Цепь обратной связи | ||
| Особенности | |||
| Конструктивная ширина | мм | 22.5 | |
| Автоматический или ручной пуск С распознаванием поперечного замыкания/без распознавания поперечного замыкания | |||
| Эксплуатация | одноканальный двухканальный | ||
| Питающее напряжение | Us | 24 В пост. тока | |
| Контрольные знаки | |||
| Параметры защиты | Кат. 4 PL e согласно EN ISO 13849-1 SILCL 3 согласно IEC 62061 SIL 3 согласно IEC 61508 SIL 3 только для требований High-Demand | ||
| Количество свободных путей в соответствии с EN 60204-1 категория функций останова | |||
| Последовательные цепи разблокировки в соответствии с EN 60204-1 категория останова 0 | 2 | ||
| Линии разрешающего тока согл. IEC/EN 60204-1, категория останова 1 | 2 | ||
| Последовательные цепи сигнализации | 0 | ||
| указания | Подходит для предохранительного датчика положения с механическим закреплением LS-S...MT-ZBZ |
Технические характеристики
| Общая информация | |||
| Использование по назначению | Sicherheitsrelais zur Uberwachung von Not-Halt- und Schutzturschaltern. Mit Hilfe dieses Modules werden Stromkreise sicherheitsgerichtet unterbrochen. | ||
| Директивы | EMV 2004/108/EG, Maschinen 2006/42/EG | ||
| Стандарты и положения | EN ISO 13849-1:2008, EN 62061:2005+AC:2010, EN 61508, части 1-7:2001, EN 50178:1997, EN 60204-1:2006+A1:2009 | ||
| Размеры (Ш x В x Г) | мм | 22,5 x 114,5 x 99 | |
| Конструктивная ширина | мм | 22.5 | |
| Вес | кг | 0,20 | |
| установочное положение | любая | ||
| Монтаж | DIN рейка IEC/EN 60715, 35 мм | ||
| Способ подключения | Винтовое соединение M3 | ||
| Механический срок службы | Переключения | x 106 | 10 |
| Поперечные сечения соединения | |||
| одножильный | мм2 | 1x (0,2 – 2,5) 2x (0,2 – 1) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1x (0,25 – 2,5) 2x (0,25 – 1) | |
| одно- или многожильные | AWG | 24 - 12 | |
| Соединительный винт | Нм | ||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 0.6 x 3.5 | |
| макс. начальный пусковой момент | Нм | 0.6 | |
| Длина зачистки | мм | 7 | |
| Материал | Корпус: неармированный полиамид PA Контакты: материал: серебро-оксид олова, золотое напыление (AgSnO2, 0,2 мкм Au) | ||
| Продолжительность включения | % продолжительность включения | 100 | |
| Рабочие условия | |||
| Климатические внешние условия | |||
| Стойкость к климатическим воздействиям | Холод в соответствии с EN 60068-2-1 Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 | ||
| Температура окружающей среды | |||
| Эксплуатация | ? | °C | -20 - +45 |
| Хранение | ? | °C | -40 - +70 |
| Конденсация | без конденсации | ||
| Атмосферные условия | |||
| относительная влажность воздуха | % | макс. 75 | |
| Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
| Положение по высоте | Над уровнем моря | M | 2000 |
| Потеря мощности | P | W | 7.8 |
| Механические внешние условия | |||
| Класс защиты согласно VDE 0470-1 | |||
| корпус | IP20 | ||
| Клеммы | IP20 | ||
| Класс защиты | Место установки: >,= IP54 | ||
| B10d [циклы переключения] | 400000 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Вибростойкость (IEC/EN 60068-2-6) | 10 - 150 Гц амплитуда: 0,15 мм ускорение: 2 г | ||
| Измерение воздушных зазоров и путей утечки тока | DIN EN 60947-1, UL 508, CSA C22.2, No. 14-95 | ||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Изоляция | Изоляция базы | ||
| Категория перенапряжения / степень загрязнения | III/2 | ||
| Категория останова | согласно EN60204-1 | 18 | |
| Параметры техники безопасности | |||
| Значения согласно EN ISO 13849-1 | |||
| Уровень эксплуатационных характеристик | согласно EN ISO 13849-1 | PL e | |
| Категория | согласно EN ISO 13849-1 | Kat. 4 | |
| Уровень безопасной целостности Претензионный срок | согласно EN62061 | SILCL 3 | |
| Уровень безопасной целостности | согласно IEC 61508 | SIL 3 | |
| Вероятность отказа в час | PFHd | x 10-10 | 18 |
| Prooftest High Demand | Месяцы | 240 | |
| Виды требований | Месяцы | <, 12 | |
| Срок эксплуатации | Месяцы | 240 | |
| Номинальное напряжение | Ue | В перем. тока | 230 |
| Номинальное напряжение | Ue | В | 24 В пост. тока |
| Допустимый диапазон | 0.85 - 1.1 x Ue | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
| Квадратный суммарный ток | A2 | 55 A2 (ITH2 = I12 + I22 + I32 + I42 + I52) | |
| Примечание | Учесть кривую дерейтинга ? Проектирование | ||
| ток включения | A | мин - макс 0,025 - 6 | |
| Минимальная коммутационная способность | W | 0.4 | |
| Цепь управления | |||
| Цепь питания | |||
| Управляется постоянным током DC | W | 1.8 | |
| Входящие данные | |||
| Расчетный рабочий ток | мА | S12, S22:3.5, S34, S35:7 | |
| Потребление тока | мА | DC: 75 | |
| Напряжение на цепи входящего тока, тока запуска и цепи обратной связи | В пост. тока | прибл. 24 | |
| макс. омическое сопротивление провода | R | ? | 500 |
| ток короткого замыкания | A | 0.1 | |
| Время срабатывания (K1, K2) при UN в автоматическом режиме, тип. | tA | мс | 150 (контролируемый старт) |
| Время срабатывания (K1, K2) при UN в ручном режиме, тип. | tA | мс | 150 (контролируемый старт) |
| время срабатывания | мс | при Ue в автоматическом режиме: тип. 150 при Ue в ручном режиме: тип. 150 | |
| Время отключения (K1, K2) при UN, типичн. | tR | мс | 20 (контакты без задержки) 100 (контакты с задержкой) |
| Замедление возврата | trz | с | 0,1 - 30 ± 40% (K3, K4 с возможностью регулировки) |
| Время повторной готовности | tW | мс | прибл. 330 (Wiederanlauf) |
| Одновременность входа 1/2 | tsync | мс | ? |
| Максимально допустимое сопротивление всего провода (контуры входа и пуска при UN) | RL | ? | 500 |
| Максимальная частота переключения | Гц | 0.5 | |
| Индикация состояния | Светодиод | зеленый | |
| Исходящие данные | |||
| Исполнение контакта | |||
| Цепи тока разблокировки без задержки | 2 | ||
| Цепи тока разблокировки с задержкой | 2 | ||
| Переключающее напряжение | мин - макс 15 - 250 V AC 15 - 250 V DC | ||
| Предельный длительный ток | A | pro Замыкающие контакты: 6 Размыкающие контакты: 6 | |
| Защита при коротком замыкании для выходных контуров, внешняя | Предохранитель 10 A gL/gG NEOZED | ||
| Выходной предохранитель | |||
| NEOZED (замыкающий контакт) | gL/gG | 10 | |
| NEOZED (размыкающий контакт) | gL/gG | 6 | |
| Максимальная разрывная мощность | |||
| Омическая нагрузка (? = 0 мс) | |||
| 24 В пост. тока | W | 144 | |
| 48 В пост. тока | W | 288 | |
| 110 В пост. тока | W | 90 | |
| 220 В пост. тока | W | 88 | |
| 250 В переменного тока | VA | 1500 | |
| индуктивная нагрузка (? = 40 мс) | |||
| 24 В пост. тока | W | 42 | |
| 48 В пост. тока | W | 33 | |
| 110 В пост. тока | W | 25 | |
| 220 В пост. тока | W | 23 | |
| Коммутационная способность | |||
| согласно IEC 60947-5-1 | |||
| AC-15 | |||
| 230 В | A | 5 A bei 3600S/h | |
| DC-13 | |||
| 24 В | A | 3 A bei 3600S/h | |
| Дополнительные сведения (каталог для перелистывания) | Описание | ||
| Электромагнитная совместимость (ЭМС) | |||
| Излучаемые радиопомехи | согласно EN 61000-6-4 | ||
| Иммунитет | согласно EN 61000-6-2 EN 662061 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | span>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | span>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | span>,vs | W | 7.8 |
| Способность отдавать потери мощности | span>,ve | W | 0 |
| Мин. рабочая температура | °C | -20 | |
| Макс. рабочая температура | °C | 45 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Relays (EG000019) / Device for monitoring of safety-related circuits (EC001449) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Monitoring equipment (low-voltage switch technology) / Device for monitoring of safety-related circuits (ecl@ss8.1-27-37-18-19 [ACO304008]) | |||
| Model | Basic device | ||
| Suitable for monitoring of position switches | Yes | ||
| Suitable for monitoring of emergency-stop circuits | Yes | ||
| Suitable for monitoring of valves | No | ||
| Suitable for monitoring of optoelectronic protection equipment | Yes | ||
| Suitable for monitoring of tactile sensors | No | ||
| Suitable for monitoring of magnetic switches | No | ||
| Suitable for monitoring of proximity switches | No | ||
| Type of electric connection | Screw connection | ||
| Rail mounting possible | Yes | ||
| Rated control supply voltage Us at AC 50HZ | V | 0 - 26.4 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | DC | ||
| With detachable clamps | Yes | ||
| Evaluation inputs | One- and two-channel | ||
| With start input | Yes | ||
| With muting function | No | ||
| With feedback circuit | Yes | ||
| Release-delay | s | 0.1 - 30 | |
| Number of outputs, safety related, undelayed, with contact | 2 | ||
| Number of outputs, safety related, delayed, with contact | 2 | ||
| Number of outputs, safety related, undelayed, semiconductors | 0 | ||
| Number of outputs, safety related, delayed, semiconductors | 0 | ||
| Number of outputs, signalling function, undelayed, with contact | 0 | ||
| Number of outputs, signalling function, delayed, with contact | 0 | ||
| Number of outputs, signalling function, undelayed, semiconductors | 0 | ||
| Number of outputs, signalling function, delayed, semiconductors | 0 | ||
| Category according to EN 954-1 | 4 | ||
| Type of safety acc. IEC 61496-1 | - | ||
| Stop category acc. to IEC 60204 | 1 | ||
| Performance level acc. to EN ISO 13849-1 | Level e | ||
| SIL according to IEC 61508 | 3 | ||
| With approval for TUV | Yes | ||
| With approval for BG BIA | No | ||
| With approval according to UL | Yes | ||
| Width | mm | 22.5 | |
| Height | mm | 99 | |
| Depth | mm | 114.5 |
Апробации
| Product Standards | IEC/EN see Technical Data, UL 508, CSA-C22.2 No. 14-95, CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR, NKCR7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | 3211-83, 3211-03 | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Объем дм3
0,26
дм3
Модель
ESR5-NV3-30
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,2 кг
Производитель
Eaton (Moeller)
Страна
США
Отзывы не найдены
