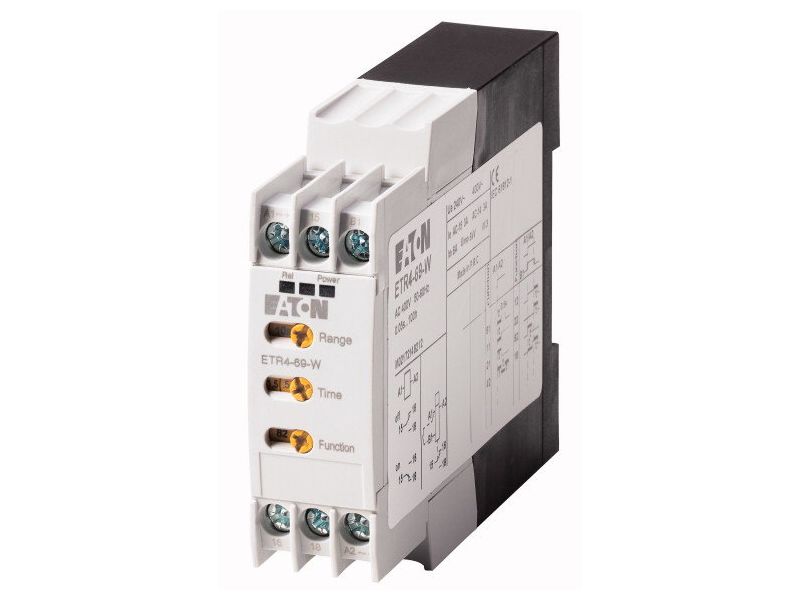

Реле времени Eaton (Moeller) ETR4-69-W многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС
31887
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Реле времени ETR4 | ||
| Основная функция | Реле времени | ||
| Функция | многофункциональный с задержкой включения задержка выключения импульс задержки включения импульс задержки выключения мигание с началом импульса задержка включения и выключения формирование импульса подача импульса | ||
| Возможность настройки функции таймера | |||
| Количество переключающих контактов | 1 | ||
| Диапазон времени | 0,05 с - 100 ч | ||
| Диапазон времени | 0,05 - 1 с 0,15 - 3 с 0,5 - 10 с 1,5 - 30 с 5 - 100 с 15 - 300 с 1,5 - 30 мин 15 - 300 мин 1,5 - 30 ч 5 - 100 ч | ||
| Расчетный рабочий ток | |||
| AC-14 | |||
| 380 В 400 В 415 В | Ie | A | 3 |
| Значение действительно с версии 001. | |||
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 3 |
| 380 В 400 В 415 В | Ie | A | 3 |
| Значение действительно с версии 001. | |||
| Диапазон напряжений | ULN | В | 400 В перем. тока, 50/60 Гц |
| Ширина | мм | 22.5 | |
| Обозначение соединений в соответствии с EN 50042 | |||
| Обозначение соединений в соответствии с EN 50042 |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | Норма IEC/EN 61812 VDE 0435 | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 30 |
| Управляется постоянным током DC | Переключения | x 106 | 30 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| Температура окружающей среды, хранение | °C | - 45 - + 85 | |
| разомкнут | °C | -25 - +60 | |
| в капсульном корпусе | °C | - 25 - + 45 | |
| установочное положение | любая | ||
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 20 мс | g | ||
| Замыкающие контакты | g | 4 | |
| Класс защиты | |||
| Клеммы | IP20 | ||
| Вес | кг | 0.1 | |
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,5) | |
| одно- или многожильные | AWG | 1 x (20 - 14) | |
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Значение действительно с версии 001. | |||
| Категория перенапряжения / степень загрязнения | III/2 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 600 |
| Значение действительно с версии 001. | |||
| Номинальное напряжение | Ue | В перем. тока | 440 |
| Значение действительно с версии 001. | |||
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и вспомогательными контактами | В перем. тока | 250 | |
| Между вспомогательными контактами | В перем. тока | 250 | |
| Включающая способность | |||
| AC-14 cos ? = 0,3 400 В | A | 48 | |
| AC-15 cos ? = 0,3 220 В | A | 50 | |
| DC-11 Л/П ,40 мс | x Ie | 1.1 | |
| Отключающая способность | |||
| AC-14 cos ? = 0,3 440 В | A | 3 | |
| AC-15 cos ? = 0,3 220 В | A | 3 | |
DC-11 Л/П  40 мс | x Ie | 1.1 | |
| Расчетный рабочий ток | Ie | A | |
| AC-14 | Ie | ||
| 380 В 400 В 415 В | Ie | A | 3 |
| Значение действительно с версии 001. | |||
| AC-14 | |||
| 440 В | Ie | A | 3 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 3 |
| DC-11 | |||
| Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
| L/R макс. 15 мс | A | ||
| 24 В | Ie | A | 1.5 |
| L/R макс. 50 мс | A | 1.2 | |
| Обычный термический ток | Ith | A | 6 |
| Стойкость к коротким замыканиям без сваривания | |||
| Примечание | при прямом уменьшении от сети или трансформатора >, 1000 ВА | ||
| макс. плавкий предохранитель Замыкающий контакт | A gG/gL | 6 | |
| макс. плавкий предохранитель Размыкающий контакт | A gG/gL | 6 | |
| макс. орган тока перегрузки, 220/230 В | Тип | FAZ-B4/1-HI | |
| Механические приводы | |||
| Номинальное напряжение | Ue | В | |
| Перем. ток (AC) | 400 | ||
| Безопасность по напряжению | |||
| Напряжение натяжения | x Us | ||
| Напряжение втягивания, перем. ток мин. | x Uc | 0.85 | |
| Напряжение втягивания, перем. ток макс. | x Uc | 1.1 | |
| потребляемая мощность | |||
| Мощность трогания, перем. ток | VA | 0.5 | |
| Мощность удержания переменного тока | VA | 0.5 | |
| Продолжительность включения | % продолжительность включения | 100 | |
| максимальная частота коммутаций | S/h | 4000 | |
| Минимальная длительность команд | |||
| Перем. ток (AC) | мс | 50 | |
| Точность воспроизведения (отклонение) | % | 0.5 | |
| Время повторной готовности (после истечения 100% времени задержки) | мс | 70 | |
| Время изменения контакта | tu | мс | 4 |
| Электромагнитная совместимость (ЭМС) | |||
| Электростатическая разрядка (ESD) | |||
| примененный стандарт | IEC/EN 61000-4-2 | ||
| Выход воздуха | кВ | 8 | |
| Разряд контакта | кВ | 6 | |
| Электромагнитные поля (RFI) | |||
| примененный стандарт | IEC/EN 61000-4-3 | ||
| V/m | 80 - 1000 MHz: 10 1.4 - 2 GHz: 3 2.0 - 2.7 GHz: 1 | ||
| Подавление радиочастотных помех | EN 55011, класс B (проводной) EN 55011, класс B (излучаемый) | ||
| Импульсное напряжение | кВ | Кабели питания: 2 Сигнальные провода: 1 согласно IEC/EN 61000-4-4 | |
| мощные импульсы (скачок напряжения) | 2 кВ (симметр.) 4 кВ (несимметр.) согласно IEC/EN 61000-4-5 | ||
| Впуск согласно IEC/EN 61000-4-6 | В | 10 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 6 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1.4 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0.5 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Relays (EG000019) / Timer relay (EC001439) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Relay and socket / Timed relay (ecl@ss8.1-27-37-16-05 [AKF092010]) | |||
| Type of electric connection | Screw connection | ||
| Function delay-on energization | Yes | ||
| Function delay on de-energization | Yes | ||
| Function floating contact on energization | Yes | ||
| Function floating contact on de-energization | Yes | ||
| Function star-delta | No | ||
| Function pulse shaping | Yes | ||
| Function flashing, starting with pause, fixed time | Yes | ||
| Function flashing, starting with pulse, fixed time | Yes | ||
| Clock function, starting with pause, variable | Yes | ||
| Clock function, starting with pulse, variable | Yes | ||
| With plug-in socket | No | ||
| Remote operation possible | No | ||
| Suitable only for remote control | No | ||
| Pluggable on auxiliary contact block | No | ||
| Rated control supply voltage Us at AC 50HZ | V | 400 - 400 | |
| Rated control supply voltage Us at AC 60HZ | V | 400 - 400 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Time range | s | 0.05 - 360000 | |
| Number of outputs, undelayed, normally closed contact | 0 | ||
| Number of outputs, undelayed, normally open contact | 0 | ||
| Number of outputs, undelayed, change-over contact | 1 | ||
| Number of outputs, delayed, normally closed contact | 0 | ||
| Number of outputs, delayed, normally open contact | 0 | ||
| Number of outputs, delayed, change-over contact | 1 | ||
| Outputs, reversible delayed/undelayed | Yes | ||
| With semiconductor output | No | ||
| Width | mm | 23 | |
| Height | mm | 83 | |
| Depth | mm | 103 |
Объем дм3
0,2
дм3
Модель
ETR4-69-W
Управляющее напряжение
400 В
Бренд
Eaton
Вес
0,13 кг
Производитель
Eaton (Moeller)
Страна
США
