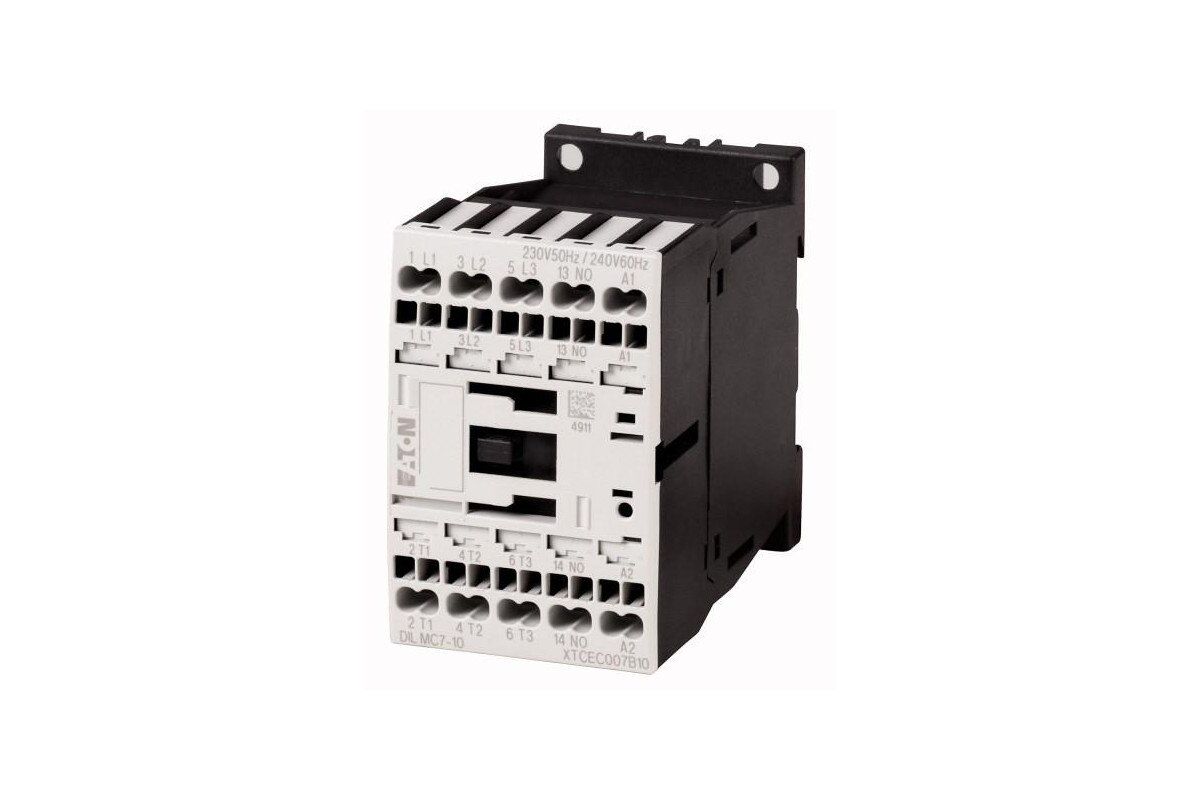

Вспомогательное реле 4А Eaton (Moeller) DILAC-40(24VDC), управляющее напряжение 24В (DС), контакты 4НО, категория применения AC-15
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 276456 |
| Объем, дм3 | 0,23 |
| Масса, кг | 0,299 |
Программа поставок
| Ассортимент | Вспомогательные контакторы DILA | ||
| Применение | Вспомогательный контактор | ||
| Описание | Основные устройства с принудительно ведомыми контактами | ||
| Техника присоединения | Пружинные клеммы | ||
| Расчетный рабочий ток | |||
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 4 |
| 380 В 400 В 415 В | Ie | A | 4 |
| Назначение контактов | |||
| Замык. = замыкающий контакт | 4 замык | ||
| Кодовое число/исполнение комбинаций | |||
| кодовое число | 40E | ||
| комбинируется со вспомогательным контактным модулем | DILA-XHIC(V) | ||
| Управляющее напряжение | 24 V DC | ||
| Род тока: перем. ток/пост. ток | Питание пост. тока | ||
| Схема защиты | встроенная | ||
| указания | Коммутирующие элементы согласно EN 50011. Обозначение соединений катушки в соответствии с EN 50005. Встроенная схема защиты. |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL, CSA | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 20 |
| Управляется постоянным током DC | Переключения | x 106 | 20 |
| максимальная частота коммутаций | Переключения/ч | 9000 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +60 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| Температура окружающей среды, хранение | °C | - 40 - 80 | |
| установочное положение | |||
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 10 мс | |||
| Основное устройство со вспомогательным контактным модулем | g | ||
| Замыкающие контакты | g | 7 | |
| Размыкающие контакты | g | 5 | |
| Класс защиты | IP20 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Вес | |||
| Работа от перем. тока | кг | 0,23 | |
| Управляется постоянным током DC | кг | 0,28 | |
| Поперечные сечения соединения | мм? | ||
| Винтовые клеммы | |||
| одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 2,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| одно- или многожильные | AWG | 18 - 14 | |
| Соединительный винт | M3,5 | ||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 0.8 x 5.5 1 x 6 | |
| макс. начальный пусковой момент | Нм | 1.2 | |
| Пружинные клеммы | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| тонкопроволочный с или без оконечной муфты DIN 46228 | мм2 | 1 x (0,75 - 1,5) 2 x (0,75 - 1,5) | |
| одно- или многожильные | AWG | 18 - 14 | |
| Стандартная отвёртка | мм | 0,6 x 3,5 | |
| Контакты | |||
| Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта | да | ||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и вспомогательными контактами | В перем. тока | 400 | |
| Между вспомогательными контактами | В перем. тока | 400 | |
| Расчетный рабочий ток | A | ||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 60 °C | Ith =Ie | A | 16 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 4 |
| 380 В 400 В 415 В | Ie | A | 4 |
| 500 В | Ie | A | 1.5 |
| Пост. ток (DC) | |||
| Контакты в серии: | A | ||
| 1 | 24 В | A | 10 |
| 1 | 60 В | A | 6 |
| 2 | 60 В | A | 10 |
| 1 | 110 В | A | 3 |
| 3 | 110 В | A | 6 |
| 1 | 220 В | A | 1 |
| 3 | 220 В | A | 5 |
| Контакты в серии: | A | ||
| 3 | 24 В | A | 4 |
| 3 | 60 В | A | 4 |
| 3 | 110 В | A | 2 |
| 3 | 220 В | A | 1 |
| Надёжность контакта | Частота отказов | ? | <,10-8, <, один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
| Стойкость к коротким замыканиям без сваривания | |||
| устройство защиты от максимальных перегрузок | |||
| 220 В 230 В 240 В | PKZM0 | 4 | |
| 380 В 400 В 415 В | PKZM0 | 4 | |
| защита от короткого замыкания, макс. предохранитель | |||
| 500 В | A gG/gL | 10 | |
| Электрические тепловые потери при нагрузке с Ith | |||
| Работа от перем. тока | W | 0.3 | |
| Управляется постоянным током DC | W | 0.3 | |
| Механические приводы | |||
| Безопасность по напряжению | |||
| Работа от перем. тока | x Uc | ||
| втягивание | x Uc | 0.8 - 1.1 | |
| Управляется постоянным током DC | x Uc | ||
| втягивание | x Uc | 0.8 - 1.1 | |
| при 24 VВ без модуля вспомогательного контакта (40 °C) | втягивание | x Uc | 0.7 - 1.3 |
| потребляемая мощность | |||
| 50 Гц | втягивание | VA | 24 |
| 50 Гц | Удержание | VA | 3.4 |
| 50 Гц | Удержание | W | 1.2 |
| 60 Гц | втягивание | VA | 30 |
| 60 Гц | Удержание | VA | 4.4 |
| 60 Гц | Удержание | W | 1.4 |
| 50/60 Гц | втягивание | VA | 27 25 |
| 50/60 Гц | Удержание | VA | 4.2 3.3 |
| 50/60 Гц | Удержание | W | 1.4 1.2 |
| Управляется постоянным током DC | Втягивание = удержание | W | 3 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения 100 % UC (рекомендуемые значения) | |||
| Работа от перем. тока, время замыкания | мс | 15 - 21 | |
| Работа от перем. тока, замыкающий контакт, время размыкания | мс | 9 - 18 | |
| Управляется постоянным током DC Задержка замыкания | мс | ||
| Время переключения, управление постоянным током, максимальная задержка замыкания | мс | 31 | |
| Управляется постоянным током DC, время открытия замыкающего контакта | мс | ||
| Время переключения замыкающего контакта, управляемого постоянным током Максимальное время открытия | мс | 12 | |
| указания | |||
| Указания Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными Чистое постоянное напряжение, мостовая схема выпрямления трехфазного тока или сглаженная двухимпульсная мостовая схема выпрямления |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 15.5 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0.8 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 2.6 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Contactor relay (EC000196) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Contactor relay (ecl@ss8.1-27-37-10-01 [AAB716011]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 24 - 24 | |
| Voltage type for actuating | DC | ||
| Rated operation current Ie , 400 V | A | 4 | |
| Connection type auxiliary circuit | Spring clamp connection | ||
| Mounting method | DIN-rail/screw | ||
| Interface | No | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Number of auxiliary contacts as normally open contact | 4 | ||
| Number of auxiliary contacts as normally closed contact, delayed switching | 0 | ||
| Number of auxiliary contacts as normally open contact, leading | 0 | ||
| With LED indication | No | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Manual operation possible | No |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Характеристики
| 1: Схема защиты 2: Модули вспомогательных контактов |
| Срок службы компонента (переключений) Ie = расчетный рабочий ток |
| Срок службы компонента (переключений) Ie = расчетный рабочий ток |
Размеры
| Силовые контакторы со вспомогательным контактным модулем |
Объем дм3
0,23
дм3
Ток, А
4 А
Температура окружающей среды
- от -25 до 60 С
Модель
DILAC-40(24VDC)
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,3 кг
Производитель
Eaton (Moeller)
Страна
США
