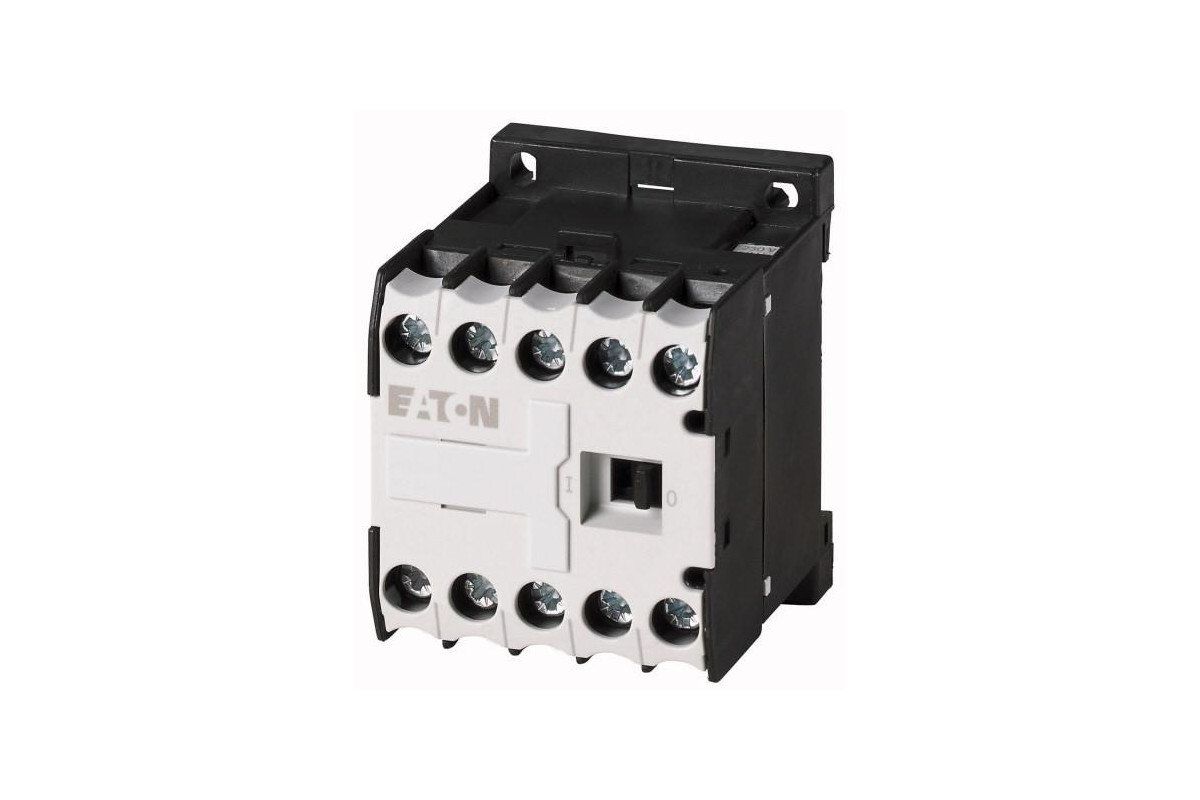

Вспомогательное реле Eaton (Moeller) DILER-31(240V50HZ) 3А, управляющее напряжение 240В, контакты 3НО+1НЗ, категория применения AC-15
10300
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 10300 |
| Объем, дм3 | 0,136 |
| Масса, кг | 0,179 |
Программа поставок
| Ассортимент | Мини-контакторы DILER | ||
| Применение | Вспомогательный контактор | ||
| Описание | с принудительно ведомыми контактами | ||
| Техника присоединения | Винтовые клеммы | ||
| Расчетный рабочий ток | |||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 50 °C | Ith =Ie | A | 10 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 6 |
| 380 В 400 В 415 В | Ie | A | 3 |
| Назначение контактов | |||
| Замык. = замыкающий контакт | 3 замык | ||
| Разм. = размыкающий контакт | 1 разм. | ||
| Кодовое число/исполнение комбинаций | |||
| кодовое число | 31E | ||
| Применяемое для | DILE | ||
| Управляющее напряжение | 240 V 50 Hz | ||
| Род тока: перем. ток/пост. ток | Питание перем. тока | ||
| указания | Коммутирующие элементы согласно EN 50011. Обозначение соединений катушки в соответствии с EN 50005. |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL, CSA | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 10 |
| максимальная частота коммутаций | Переключения/ч | 9000 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +50 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| установочное положение | |||
| установочное положение | любое, кроме вертикального с клеммами A1/A2 снизу | ||
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 10 мс | |||
| Основное устройство со вспомогательным контактным модулем | g | ||
| Замыкающие контакты | g | 10 | |
| Размыкающие контакты | g | 8 | |
| Класс защиты | IP20 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Вес | |||
| Работа от перем. тока | кг | 0,17 | |
| Поперечные сечения соединения | мм? | ||
| Винтовые клеммы | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 1,5) 2 x (0,75 - 1,5) | |
| одно- или многожильные | AWG | 18 - 14 | |
| Соединительный винт | M3,5 | ||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 0.8 x 5.5 1 x 6 | |
| макс. начальный пусковой момент | Нм | 1.2 | |
| Контакты | |||
| Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта | да | ||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 600 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и вспомогательными контактами | В перем. тока | 300 | |
| Между вспомогательными контактами | В перем. тока | 300 | |
| Расчетный рабочий ток | A | ||
| обычный термический ток, 1-полюсный | |||
| разомкнут | |||
| при 50 °C | Ith =Ie | A | 10 |
| AC-15 | |||
| 220 В 230 В 240 В | Ie | A | 6 |
| 380 В 400 В 415 В | Ie | A | 3 |
| 500 В | Ie | A | 1.5 |
| Пост. ток (DC) | |||
| Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
| Контакты в серии: | A | ||
| 1 | 24 В | A | 2.5 |
| 2 | 60 В | A | 2.5 |
| 3 | 110 В | A | 1.5 |
| 3 | 220 В | A | 0.5 |
| Надёжность контакта | Частота отказов | ? | <,10-8, <, один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
| Стойкость к коротким замыканиям без сваривания | |||
| устройство защиты от максимальных перегрузок | |||
| 220 В 230 В 240 В | PKZM0 | 4 | |
| 380 В 400 В 415 В | PKZM0 | 4 | |
| защита от короткого замыкания, макс. предохранитель | |||
| 500 В | A gG/gL | 6 | |
| 500 В | A безынерционный | 10 | |
| Электрические тепловые потери при нагрузке с Ith | |||
| Работа от перем. тока | W | 0.2 | |
| Механические приводы | |||
| Безопасность по напряжению | |||
| Работа от перем. тока | |||
| Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | втягивание | x Uc | 0.8 - 1.1 |
| Двухчастотная катушка 50/60 Гц | втягивание | x Uc | 0.85 - 1.1 |
| потребляемая мощность | |||
| Питание перем. тока | |||
| Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | втягивание | VA | 25 |
| Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | Удержание | VA | 4.6 |
| Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | Удержание | W | 1.3 |
| Двухчастотная катушка 50/60 Гц при 50 Гц | втягивание | VA | 25 |
| Двухчастотная катушка 50/60 Гц при 50 Гц | Удержание | VA | 4.6 |
| Двухчастотная катушка 50/60 Гц при 50 Гц | Удержание | W | 1.3 |
| Двухчастотная катушка 50/60 Гц при 60 Гц | втягивание | VA | 30 29 |
| Двухчастотная катушка 50/60 Гц при 60 Гц | Удержание | VA | 5.4 3.9 |
| Двухчастотная катушка 50/60 Гц при 60 Гц | Удержание | W | 1.6 1.1 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения 100 % UC (рекомендуемые значения) | |||
| Работа от перем. тока, время замыкания | мс | 14 - 21 | |
| Работа от перем. тока, замыкающий контакт, время размыкания | мс | 8 - 18 | |
| Работа от перем. тока с вспомогательным блоком, время замыкания макс. | мс | 45 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 6 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0.4 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 1.8 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 50 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Contactor relay (EC000196) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Contactor relay (ecl@ss8.1-27-37-10-01 [AAB716011]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 240 - 240 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Rated operation current Ie , 400 V | A | 3 | |
| Connection type auxiliary circuit | Screw connection | ||
| Mounting method | DIN-rail/screw | ||
| Interface | No | ||
| Number of auxiliary contacts as normally closed contact | 1 | ||
| Number of auxiliary contacts as normally open contact | 3 | ||
| Number of auxiliary contacts as normally closed contact, delayed switching | 0 | ||
| Number of auxiliary contacts as normally open contact, leading | 0 | ||
| With LED indication | No | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Manual operation possible | No |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Характеристики
| 1: Схема защиты 2: Модули вспомогательных контактов |
| Срок службы компонента (переключений) Ie = расчетный рабочий ток |
Размеры
| DILER- DILER--G(-C) |
| DILER-(-C) + DILE(-C) DILER--G(-C) + DILE(-C) |
| 2DILE- + MVDILE + DILE 2DILE--G + MVDILE + DILE |
Объем дм3
0,14
дм3
Ток, А
3 А
Температура окружающей среды
- от -25 до 50 С
Модель
DILER-31(240V50HZ)
Управляющее напряжение
240 В
Бренд
Eaton
Вес
0,18 кг
Производитель
Eaton (Moeller)
Страна
США
