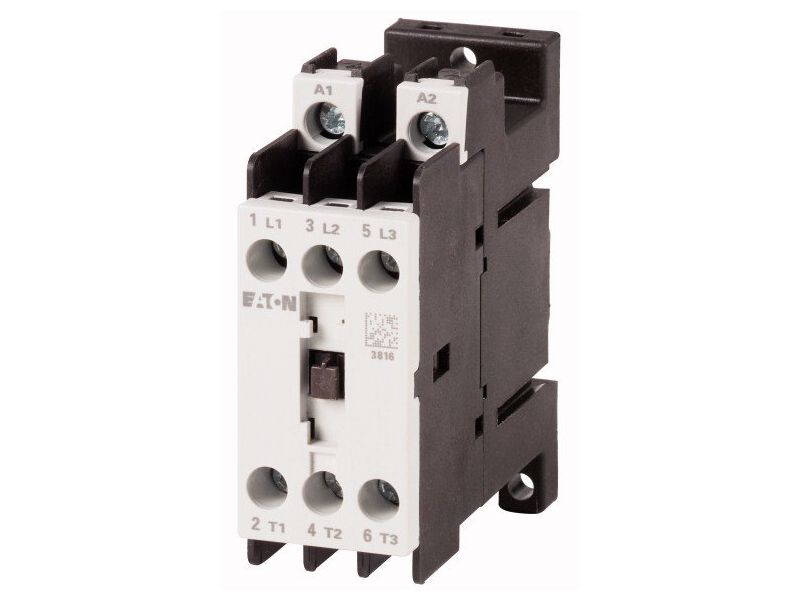

Контактор DILMT9(RDC24) 9 А, управляющее напряжение 24В (DС), категория применения AC-3, AC-4
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технический паспорт - DILMT9(RDC24) | |||
| Тип | DILMT9(RDC24) | ||
| № для зак. | 190978 | ||
| Каталог № | 190978 | ||
| 2100PIC-248 | |||
Программа поставок | |||
| Ассортимент | Силовые контакторы | ||
| Применение | Силовой контактор для двигателей | ||
| Подассортимент | Силовые контакторы до 95 A, 3-полюсн. | ||
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3/AC-3e: Стандартные асинхронные двигатели перем. тока: запуск, выключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
| Примечание | Подходит также для двигателей класса эффективности IE3. | ||
| Техника присоединения | Винтовые клеммы | ||
| Полюсы | 3-полюсн. | ||
| Расчетный рабочий ток | |||
| AC-3 | |||
| Примечание | Также выполнена проверка на соответствие AC-3e. | ||
| 380 B 400 B | Ie | A | 9 |
| AC-1 | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 20 |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
| AC-3 | |||
| 220 B 230 B | P | кВт | 2.5 |
| 380 B 400 B | P | кВт | 4 |
| графические условные обозначения | 210S045 | ||
| комбинируется со вспомогательным контактом | DILT-XHI | ||
| Управляющее напряжение | 24 V DC | ||
| Род тока: перем. ток/пост. ток | Питание пост. тока | ||
| Подключение к SmartWire-DT | нет | ||
| Типоразмер | 1 | ||
Технические характеристики | |||
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, GB14048, EN60335-1 | ||
| Механический срок службы | |||
| Управляется постоянным током DC | Переключения | x 106 | 10 |
| AC-3 | Переключения | x 106 | 1 |
| AC-4 | Переключения | x 106 | 0.1 |
| Частота коммутаций, механическая | |||
| Управляется постоянным током DC | Переключения/ч | 3600 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +55 | |
| Хранение | °C | - 40 - 80 | |
| установочное положение | 000I052 | ||
| Класс защиты | IP20 | ||
| Вес | |||
| Управляется постоянным током DC | кг | 0.18 | |
| Техника присоединения: винтовое соединение | |||
| Поперечные сечения соединения главного провода | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| многожильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| Длина зачистки | мм | 14 | |
| Соединительный винт | M3,5 | ||
| Начальный пусковой момент | Нм | 0,8 | |
| Инструменты | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| Соединительный винт | M3,5 | ||
| Начальный пусковой момент | Нм | 0,8 | |
| Инструменты | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 660 |
| Отключающая способность | |||
| 380 B 400 B | A | 72 | |
| Переменное напряжение | |||
| AC-1 | |||
| Расчетный рабочий ток | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 20 |
| AC-3 | |||
| Расчетный рабочий ток | |||
| открытый, 3-полюсный, 50 - 60 Гц | |||
| Примечание | Также выполнена проверка на соответствие AC-3e. | ||
| 220 B 230 B | Ie | A | 9 |
| 240 В | Ie | A | 9 |
| 380 B 400 B | Ie | A | 9 |
| 380 B 400 B | Ie | A | 9 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 2.5 |
| 380 B 400 B | P | кВт | 4 |
| Механические приводы | |||
| Время переключения 100 % US (рекомендуемые значения) | |||
| Цепи главного тока | |||
| Управляется постоянным током DC | мс | ||
| Задержка замыкания | мс | 56 - <, 64 | |
| Время открытия | мс | 18 - <, 25 | |
Bauartnachweis nach IEC/EN 61439 | |||
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
Технические характеристики согласно ETIM 7.0 | |||
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 24 - 24 | |
| Voltage type for actuating | DC | ||
| Rated operation current Ie at AC-1, 400 V | A | 20 | |
| Rated operation current Ie at AC-3, 400 V | A | 9 | |
| Rated operation power at AC-3, 400 V | kW | 4 | |
| Rated operation current Ie at AC-4, 400 V | A | 0 | |
| Rated operation power at AC-4, 400 V | kW | 0 | |
| Rated operation power NEMA | kW | 0 | |
| Modular version | No | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Number of normally closed contacts as main contact | 0 | ||
| Number of main contacts as normally open contact | 3 | ||
Апробации | |||
| Specially designed for North America | No | ||
Размеры | |||
| 2100DIM-53 | |||
| 2100DIM-69 |
Объем дм3
0,15
дм3
Ток, А
9 А
Температура окружающей среды
- от -25 до 60 С
Модель
DILMT9(RDC24)
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,19 кг
Производитель
Eaton (Moeller)
Страна
США
