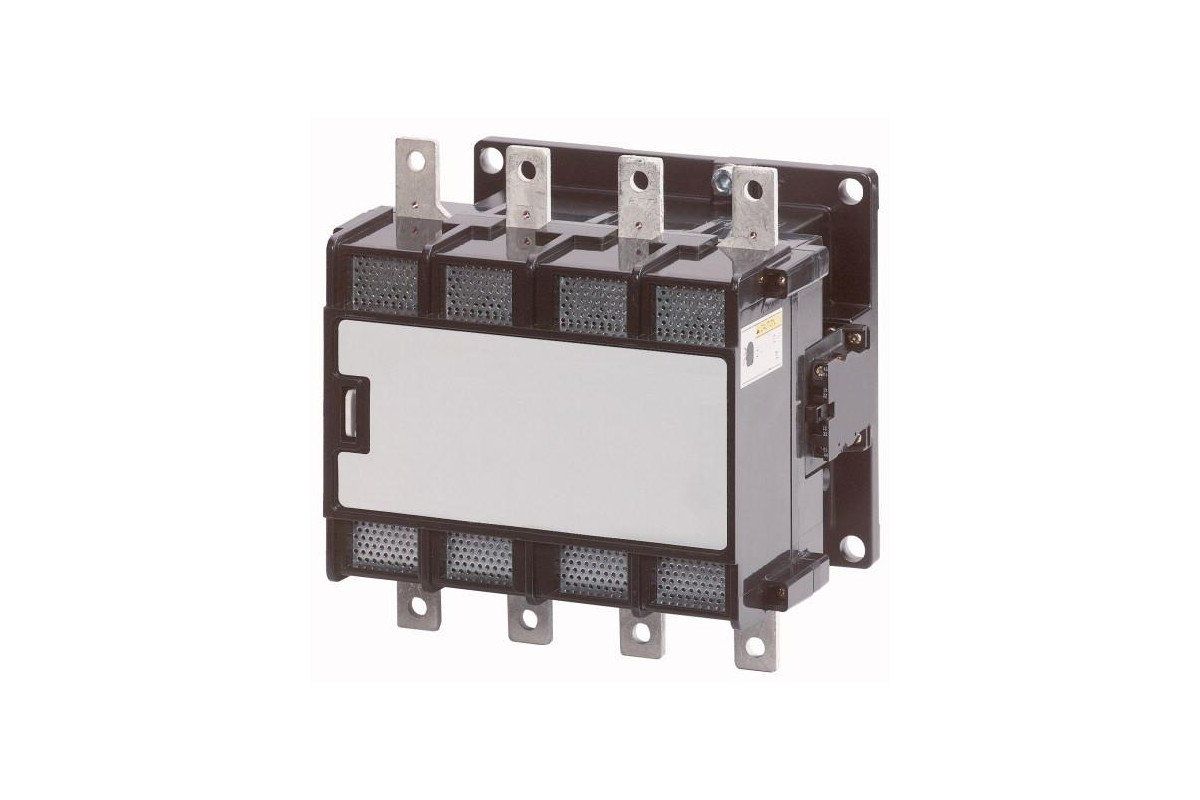

Контактор DILP500/22(220-230V50HZ) 500А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 207463 |
| Объем, дм3 | 16,524 |
| Масса, кг | 18,97 |
Программа поставок
| Ассортимент | Силовые контакторы | ||
| Применение | Силовой контактор для 4-полюсных потребителей | ||
| Подассортимент | Силовые контакторы более 200 A, 4-полюсные | ||
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления | ||
| Техника присоединения | Винтовые клеммы | ||
| Полюсы | 4-полюсн. | ||
| Расчетный рабочий ток | |||
| AC-1 | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 500 |
| при 55 °C | Ith =Ie | A | 470 |
| при 60 °C | Ith =Ie | A | 400 |
| обычный термический ток, 1-полюсный | |||
| разомкнут | Ith | A | 1400 |
| Назначение контактов | |||
| Замык. = замыкающий контакт | 2 замык | ||
| Разм. = размыкающий контакт | 2 разм. | ||
| Применяемое для | DILP800-XHI | ||
| Род тока: перем. ток/пост. ток | Питание перем. тока |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660 | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 5 |
| Частота коммутаций, механическая | |||
| Работа от перем. тока | Переключения/ч | 3600 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -40 - +70 | |
| установочное положение | |||
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 15 мс | |||
| Цепи главного тока | |||
| Замыкающие контакты | g | 10 | |
| Класс защиты | IP00 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм | ||
| Поперечные сечения соединения главного провода | |||
| одножильный | мм2 | 1 x (70 - 300) 2 x (35 - 185) | |
| многожильный | мм2 | 1 x (70 - 300) 2 x (35 - 185) | |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 2 x (0,5 - 2,5) | |
| Соединительный винт главного провода | M10 | ||
| Начальный пусковой момент | Нм | 12 - 16 | |
| Соединительный винт вспомогательного провода | M3,5 | ||
| Начальный пусковой момент | Нм | 1,2 | |
| Инструменты | |||
| Кабели системы управления | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 1000 |
| Номинальное напряжение | Ue | В перем. тока | 1000 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и контактами | В перем. тока | 1000 | |
| между контактами | В перем. тока | 690 | |
| Включающая способность (cos ?) | до 690 В | A | 5000 согласно IEC/EN 60947 |
| Отключающая способность | |||
| 220 B 230 B | A | 5000 | |
| 380 B 400 B | A | 5000 | |
| 500 В | A | 5000 | |
| 660 B 690 B | A | 5000 | |
| стойкость к коротким замыканиям | |||
| защита от короткого замыкания, макс. предохранитель | |||
| Тип координации 2 | |||
| 400 В | gG/gL 500 В | A | 630 |
| Тип координации "1" | |||
| 400 В | gG/gL 500 В | A | 630 |
| Переменное напряжение | |||
| AC-1 | |||
| Расчетный рабочий ток | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 500 |
| при 55 °C | Ith =Ie | A | 470 |
| при 60 °C | Ith =Ie | A | 400 |
| обычный термический ток, 1-полюсный | |||
| разомкнут | Ith | A | 1400 |
| AC-3 | |||
| Расчетный рабочий ток | |||
| открытый, 3-полюсный, 50 - 60 Гц | |||
| 220 B 230 B | Ie | A | 400 |
| 240 В | Ie | A | 400 |
| 415 В | Ie | A | 400 |
| 440 В | Ie | A | 400 |
| 500 В | Ie | A | 370 |
| 660 B 690 B | Ie | A | 370 |
| 1000 В | Ie | A | 155 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 110 |
| 240 В | P | кВт | 110 |
| 380 B 400 B | P | кВт | 200 |
| 415 В | P | кВт | 200 |
| 440 В | P | кВт | 200 |
| 660 B 690 B | P | кВт | 355 |
| 1000 В | P | кВт | 220 |
| постоянное напряжение | |||
| Расчетный рабочий ток Ie открытый | |||
| DC-1 | |||
| 60 В | Ie | A | 370 |
| 110 В | Ie | A | 370 |
| 220 В | Ie | A | 370 |
| 440 В | Ie | A | 370 |
| DC-3 | |||
| 60 В | Ie | A | 450 |
| 110 В | Ie | A | 450 |
| 220 В | Ie | A | 450 |
| 440 В | Ie | A | 450 |
| DC-5 | |||
| 60 В | Ie | A | 450 |
| 110 В | Ie | A | 450 |
| 220 В | Ie | A | 450 |
| 440 В | Ie | A | 450 |
| Электрические тепловые потери | |||
| 4-полюсн., при Ith | W | 145 | |
| Механические приводы | |||
| Безопасность по напряжению | |||
| Работа от перем. тока, 50 Гц | втягивание | x Uc | 0.85 - 1.1 |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
| Работа от перем. тока, 50/60 Гц | втягивание | VA | 3500 |
| Работа от перем. тока, 50/60 Гц | Удержание | VA | 140 |
| Работа от перем. тока, 50/60 Гц | Удержание | W | 60 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения 100 % UC (рекомендуемые значения) | |||
| Цепи главного тока | |||
| Работа от перем. тока | |||
| Задержка замыкания | мс | 30 - 60 | |
| Время открытия | мс | 10 - 20 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 500 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 36.25 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 60 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -40 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 220 - 230 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Rated operation current Ie at AC-1, 400 V | A | 500 | |
| Rated operation current Ie at AC-3, 400 V | A | 400 | |
| Rated operation power at AC-3, 400 V | kW | 200 | |
| Rated operation current Ie at AC-4, 400 V | A | 0 | |
| Rated operation power Ie at AC-4, 400 V | kW | 0 | |
| Modular version | No | ||
| Number of auxiliary contacts as normally open contact | 2 | ||
| Number of auxiliary contacts as normally closed contact | 2 | ||
| Type of electrical connection of main circuit | Rail connection | ||
| Number of normally closed contacts as main contact | 0 | ||
| Number of main contacts as normally open contact | 4 |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | LR72236 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Объем дм3
16,52
дм3
Ток, А
500 А
Температура окружающей среды
- от -40 до 70 С
Модель
DILP500/22(220-230V50HZ)
Управляющее напряжение
220-230 В
Бренд
Eaton
Вес
18,97 кг
Производитель
Eaton (Moeller)
Страна
США
