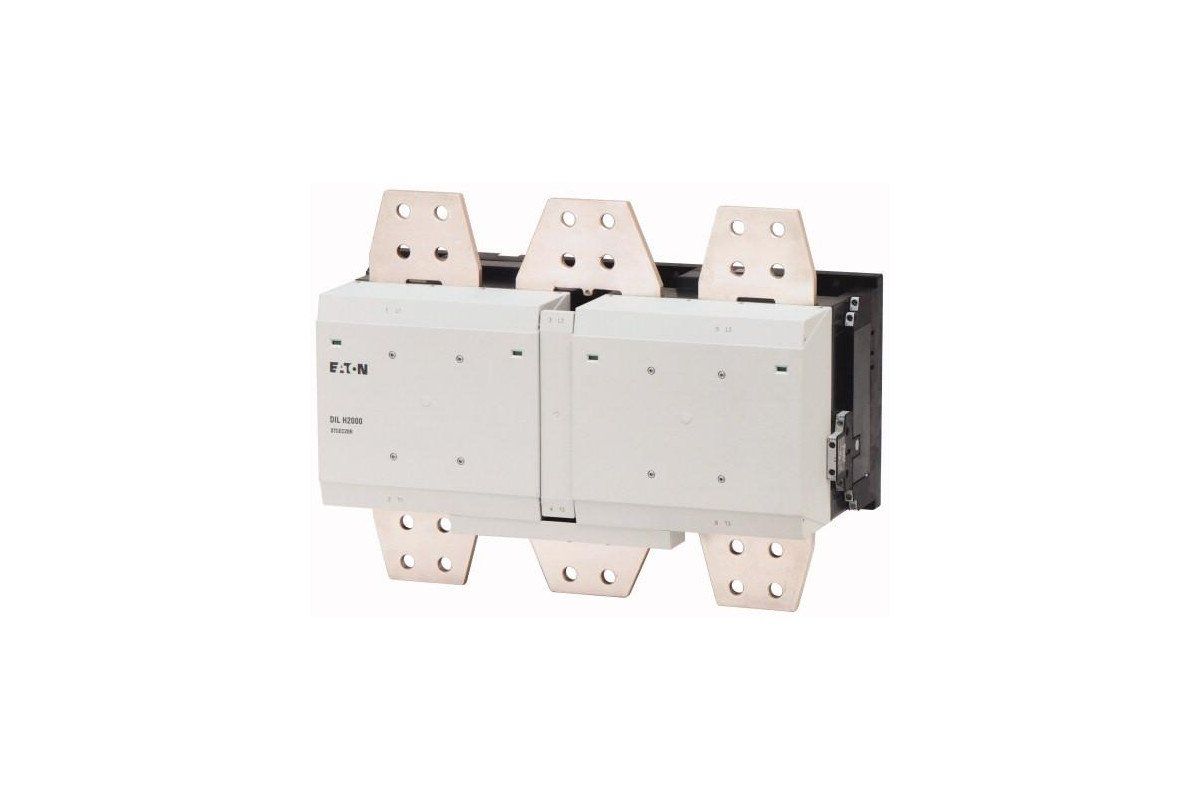

Контактор Eaton (Moeller) DILH2000/22(RAW250) 2000А, управляющее напряжение 230-250В (АС, DC), категория применения AC-3, AC-4
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 272442 |
| Объем, дм3 | 50,874 |
| Масса, кг | 32 |
Программа поставок
| Ассортимент | Силовые контакторы | ||
| Применение | Сетевой контактор для омических потребителей от 1000 A | ||
| Подассортимент | Контакторы AC-1 более 1000 A | ||
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления | ||
| Техника присоединения | Винтовое соединение | ||
| Расчетный рабочий ток | |||
| AC-1 | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 2450 |
| обычный термический ток, 1-полюсный | |||
| разомкнут | Ith | A | 5000 |
| Применяемое для | DILM820-XHI | ||
| Управляющее напряжение | RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC | ||
| Род тока: перем. ток/пост. ток | Питание от переменного и постоянного тока | ||
| Вспомогательный контакт | |||
| возможные варианты при оснащении вспомогательными контактами | сбоку: 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA | ||
| указания | Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования. |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA, CCC | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 5 |
| Управляется постоянным током DC | Переключения | x 106 | 5 |
| Частота коммутаций, механическая | |||
| Работа от перем. тока | Переключения/ч | 1000 | |
| Управляется постоянным током DC | Переключения/ч | 1000 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -40 - +60 | |
| в капсульном корпусе | °C | - 40 - + 40 | |
| Хранение | °C | - 40 - + 80 | |
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 10 мс | |||
| Цепи главного тока | |||
| Замыкающие контакты | g | 10 | |
| Вспомогательные блок-контакты | |||
| Замыкающие контакты | g | 10 | |
| Размыкающие контакты | g | 8 | |
| Класс защиты | IP00 | ||
| Вес | кг | 32 | |
| Поперечные сечения соединения главного провода | |||
| Канал | Ширина | мм | 100 |
| Соединительный винт главного провода | M12 | ||
| Начальный пусковой момент | Нм | 35 | |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| одно- или многожильные | AWG | 2 x (18 - 12) | |
| Соединительный винт вспомогательного провода | M3,5 | ||
| Начальный пусковой момент | Нм | 1,2 | |
| Инструменты | |||
| Главный провод | |||
| Размер ключа | мм | 18 | |
| Кабели системы управления | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 1000 |
| Номинальное напряжение | Ue | В перем. тока | 1000 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и контактами | В перем. тока | 500 | |
| между контактами | В перем. тока | 500 | |
| Включающая способность (cos ? по IEC/EN 60947) | A | 9840 | |
| Отключающая способность | |||
| 220 B 230 B | A | 8200 | |
| 380 B 400 B | A | 8200 | |
| 500 В | A | 8200 | |
| 660 B 690 B | A | 8200 | |
| 1000 В | A | 5800 | |
| Срок службы компонента | |||
| AC1: см. ->, проектирование, характеристические кривые | |||
| Переменное напряжение | |||
| AC-1 | |||
| Расчетный рабочий ток | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 2450 |
| при 50 °C | Ith =Ie | A | 2190 |
| при 55 °C | Ith =Ie | A | 2089 |
| при 60 °C | Ith =Ie | A | 2000 |
| обычный термический ток, 1-полюсный | |||
| Примечание | при максимально допустимой температуре окружающей среды | ||
| разомкнут | Ith | A | 5000 |
| Электрические тепловые потери | |||
| 3-полюсн., при Ith | W | 192 | |
| Механические приводы | |||
| Безопасность по напряжению | |||
| US | 230 - 250 V 50/60 Hz 230 - 350 V DC | ||
| Работа от перем. тока | втягивание | x US | 0,7 x US min - 1,15 x US max |
| Управляется постоянным током DC | втягивание | x US | 0.7 x US min - 1.15 x US max |
| Работа от перем. тока | Отпускание | x US | 0,2 x US max - 0,6 x US min |
| Управляется постоянным током DC | Отпускание | x US | 0.2 x US max - 0.6 x US min |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
| мощность трогания | втягивание | VA | 1600 |
| мощность трогания | втягивание | W | 1400 |
| мощность удержания | Удержание | W | 13 |
| мощность удержания | Удержание | VA | 15 |
| мощность удержания | Удержание | W | 13 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения 100 % UC (рекомендуемые значения) | |||
| Цепи главного тока | |||
| Задержка замыкания | мс | <, 70 | |
| Время открытия | мс | <, 40 | |
| Реакция в граничном и переходном диапазоне | |||
| Режим хранения | |||
| Прерывания напряжения | |||
| (0 - 0,2 x Uc min) >, 10 мс | Отпускание контактора | ||
| Падения напряжения | |||
| (0,2 - 0,6 x Uc min) >, 12 мс | Отпускание контактора | ||
| (0,6 - 0,7 x Uc min) | Силовой контактор остаётся включённым | ||
| Превышение напряжения | |||
| (1,15 - 1,3 x Uc max) | Силовой контактор остаётся включённым | ||
| Фаза втягивания | |||
| (0 - 0,7 x Uc min) | Силовой контактор не включится | ||
| (0,7 x Uc min - 1,15 x Uc max) | Силовой контактор включится в безопасном режиме | ||
| Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2) | |||
| High | В | 15 | |
| Low | В | 5 | |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 2000 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 64 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 13 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -40 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 230 - 250 | |
| Rated control supply voltage Us at AC 60HZ | V | 230 - 250 | |
| Rated control supply voltage Us at DC | V | 230 - 250 | |
| Voltage type for actuating | AC/DC | ||
| Rated operation current Ie at AC-1, 400 V | A | 2450 | |
| Rated operation current Ie at AC-3, 400 V | A | 0 | |
| Rated operation power at AC-3, 400 V | kW | 0 | |
| Rated operation current Ie at AC-4, 400 V | A | 0 | |
| Rated operation power Ie at AC-4, 400 V | kW | 0 | |
| Modular version | No | ||
| Number of auxiliary contacts as normally open contact | 2 | ||
| Number of auxiliary contacts as normally closed contact | 2 | ||
| Type of electrical connection of main circuit | Rail connection | ||
| Number of normally closed contacts as main contact | 0 | ||
| Number of main contacts as normally open contact | 3 |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Объем дм3
50,87
дм3
Ток, А
2000 А
Температура окружающей среды
- от -40 до 60 С
Модель
DILH2000/22(RAW250)
Управляющее напряжение
230-250 В
Бренд
Eaton
Вес
32 кг
Производитель
Eaton (Moeller)
