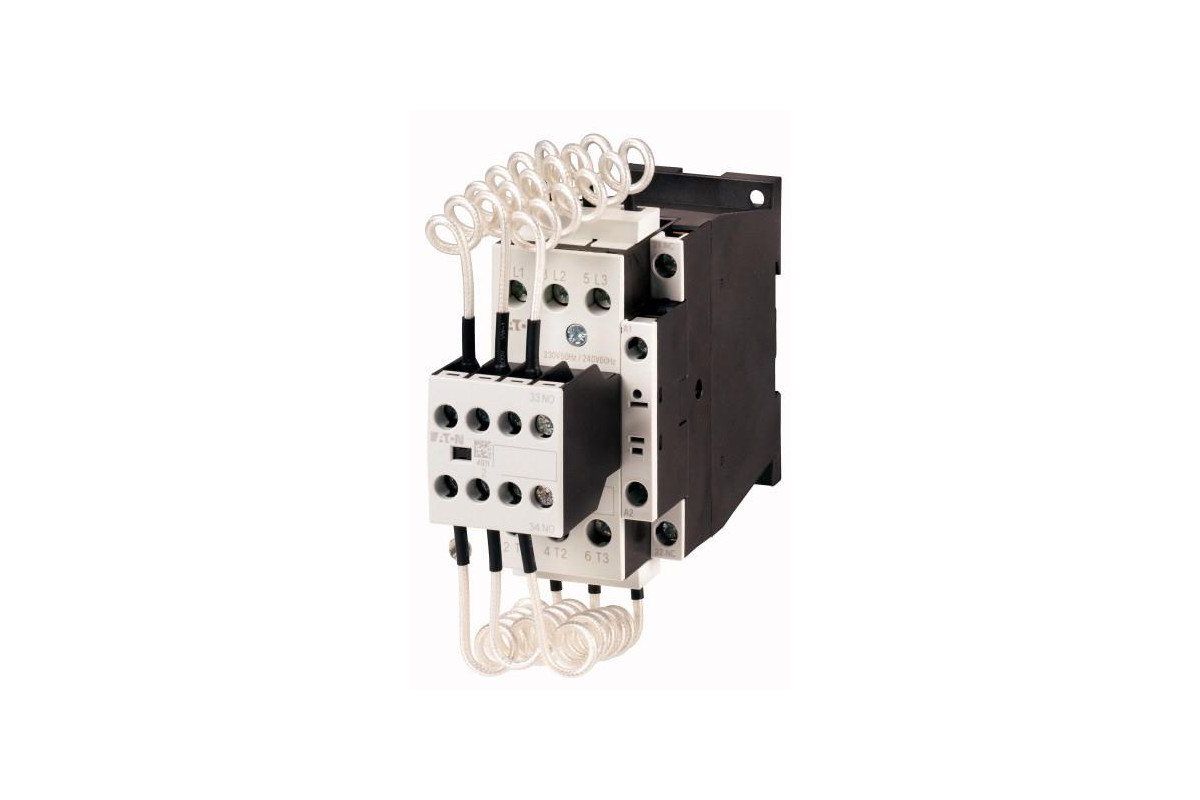

Контактор Eaton (Moeller) DILK20-11(42V50HZ,48V60HZ) для коммутации конденсаторов 20А, управляющее напряжение 42В (AC)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 294006 |
| Объем, дм3 | 0,838 |
| Масса, кг | 0,517 |
Программа поставок
| Ассортимент | Контакторы конденсаторов DILK | ||
| Применение | Силовой контактор для компенсации реактивной мощности | ||
| Описание | с последовательными резисторами | ||
| Конденсаторы трёхфазного тока 50 - 60 Гц | |||
| разомкнут | |||
| 230 В | кВАр | 11 | |
| 400 В | кВАр | 20 | |
| 525 В | кВАр | 25 | |
| 690 В | кВАр | 33.3 | |
| Управляющее напряжение | 42 V 50 Hz, 48 V 60 Hz |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660 | ||
| Температура окружающей среды | |||
| в капсульном корпусе | °C | - 25 - 40 | |
| Класс защиты | IP00 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Вес основного устройства | |||
| Работа от перем. тока | кг | 0.55 | |
| Поперечные сечения соединения главного провода | |||
| одножильный | мм2 | 1 x (0,75 - 16) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 16) | |
| многожильный | мм2 | 1 x 16 | |
| одно- или многожильные | AWG | 18 - 6 | |
| Плоский провод | Количество сегментов x ширина x толщина | мм | - |
| Централизованная компенсация | |||
| Расчетная рабочая мощность конденсаторов трёхфазного тока | |||
| 230 В | кВАр | 11 | |
| 400 В | кВАр | 20 | |
| 525 В | кВАр | 25 | |
| 690 В | кВАр | 33.3 | |
| Расчетный рабочий ток Ie от конденсаторов переменного тока | |||
| разомкнут | |||
| 230 В | Ie | A | 29 |
| 400 В | Ie | A | 29 |
| 525 В | Ie | A | 29 |
| 690 В | Ie | A | 29 |
| в капсульном корпусе | Ie | ||
| 230 В | Ie | A | 26 |
| 400 В | Ie | A | 26 |
| 525 В | Ie | A | 26 |
| 690 В | Ie | A | 26 |
| Включающая способность (пиковое значение i) без демпфирования | x Ie | 180 | |
| Срок службы компонента | Переключения | x 106 | 0.15 |
| максимальная частота коммутаций | S/h | ||
| макс. частота коммутаций | S/h | 120 | |
| Механические приводы | |||
| Безопасность по напряжению | |||
| Работа от перем. тока | втягивание | x Uc | 0.8 - 1.1 |
| Работа от перем. тока | Отпускание | x Uc | 0.3 - 0.6 |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
| 50 Гц | втягивание | VA | 58 |
| 50 Гц | Удержание | VA | 7.6 |
| 50 Гц | Удержание | W | 2.3 |
| 60 Гц | втягивание | VA | 71 |
| 60 Гц | Удержание | VA | 9.3 |
| 60 Гц | Удержание | W | 2.8 |
| 50/60 Гц | втягивание | VA | 65 59 |
| 50/60 Гц | Удержание | VA | 9.6 7 |
| 50/60 Гц | Удержание | W | 2.7 2.2 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения 100 % UC (рекомендуемые значения) | |||
| Цепи главного тока | |||
| Работа от перем. тока | |||
| Задержка замыкания | мс | 16 - 22 | |
| Время открытия | мс | 8 - 14 | |
| Время дугового разряда | мс | 10 | |
| Электромагнитная совместимость (ЭМС) | |||
| Излучаемые радиопомехи | согласно EN 60947-1 | ||
| Иммунитет | согласно EN 60947-1 | ||
| другие технические характеристики | |||
| как силовой контактор | DIL | M25 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 29 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 1.8 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 5.4 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 2.1 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Capacitor contactor (EC001079) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Capacitor contactor (ecl@ss8.1-27-37-10-06 [AGZ569012]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 42 - 42 | |
| Rated control supply voltage Us at AC 60HZ | V | 48 - 48 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Number of auxiliary contacts as normally open contact | 1 | ||
| Number of auxiliary contacts as normally closed contact | 1 | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Number of main contacts as normally open contact | 3 | ||
| Number of normally closed contacts as main contact | 0 | ||
| Rated blind power at 400 V, 50 Hz | kvar | 20 |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Объем дм3
0,84
дм3
Ток, А
20 А
Температура окружающей среды
- от -25 до 40 С
Модель
DILK20-11(42V50HZ,48V60HZ)
Управляющее напряжение
42 В
Бренд
Eaton
Вес
0,52 кг
Производитель
Eaton (Moeller)
Страна
США
