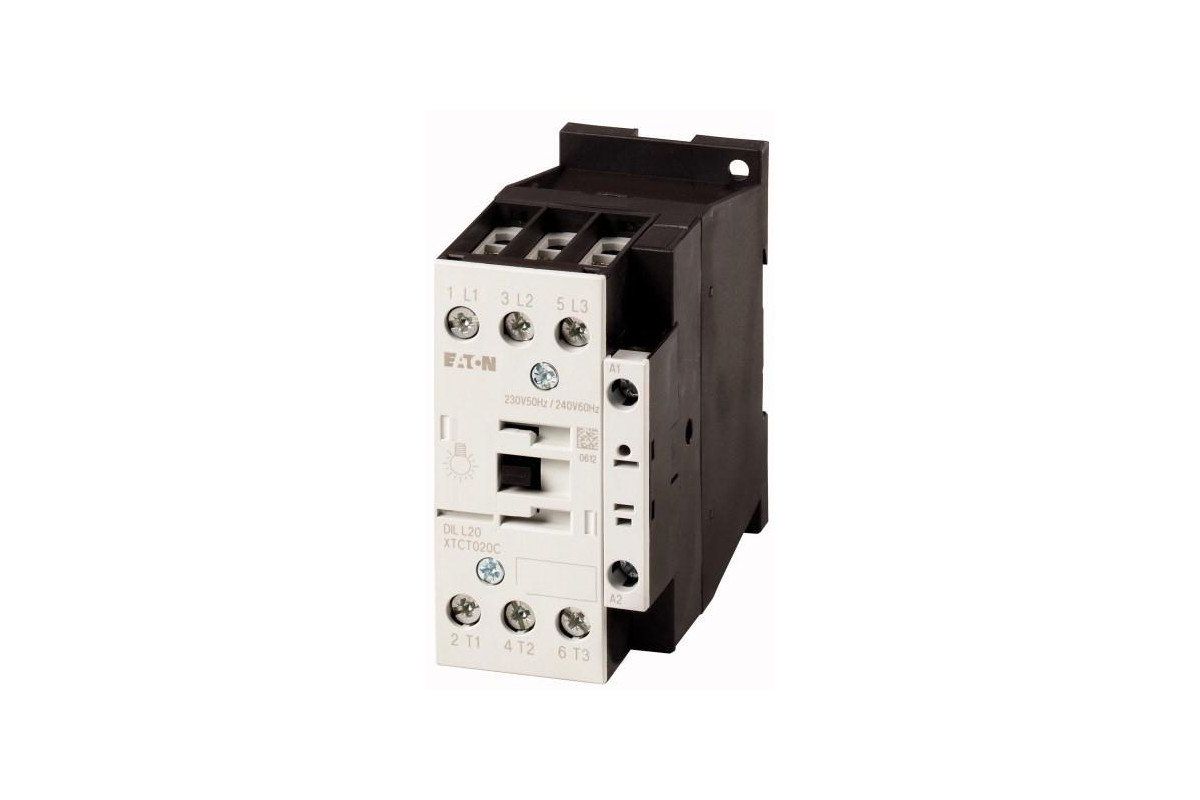

Контактор Eaton (Moeller) DILL18(24V50HZ) для коммутации осветительных нагрузок 18А, управляющее напряжение 24В (AC)

Написать отзыв
104404
10 дн.
Отложить
БрендEaton СтранаСША
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты

Программы доставка

Ассортимент продукции Укроп освещения контакторы
Приложение Контакторы для систем освещения
Категория использования АС-1: Не индуктивная или слабо индуктивная нагрузка, печи сопротивления
Номинальный ток
АС-5А
220 В 230 В ЯеА18
380 В 400 В ЯеА18
АС-5Б
220 В 230 В ЯеА21
380 В 400 В ЯеА21
АС-1
Конв. терм. ток, 3-полюсный, 50 - 60 Гц
Открыть
при 40 °C Яче=ЯеА40
Последовательность контакта
Общие
Стандарты МЭК/EN 60947, В СООТВЕТСТВИИ С VDE 0660, UL И CSA ДЛЯ
Срок службы, механическая
Переменном токе Операциих 1061
Рабочая частота, механические
Переменном токе Операций/сек 60
Максимальная рабочая частота ОПС./ч
Электрические Операций/сек 60
Климатические расстойки Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды
Открыть °С-25 - +60
Заключенный °С- 25 - 40
Хранение °С- 40 - 80
Монтажное положение
Технические данные для проверки дизайна
Номинальный ток для заданного тепловыделения ЯнА21
Тепловыделение на полюс, ток-зависимых ПвидВт1
Тепловыделения оборудования, текущие-зависимых ПвидВт3
Статические тепловыделение, внеоборотные-зависимых ПпротивВт2.1
Мощность тепловыделения ПдиссВт0
Температура окружающей среды мин. °С-25
Рабочая температура окружающей среды Макс. °С60
МЭК/EN 61439 проверки дизайна
10.2 прочность материалов и деталей
10.2.2 Коррозионная стойкость Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения Отвечает требованиям стандарта продукта.
10.2.5 подъем Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения Несет ответственность за панель строителя.
10.8 подключения внешних проводников Несет ответственность за панель строителя.
10.9 свойства изоляции
Мощность-частота 10.9.2 электрическая прочность Несет ответственность за панель строителя.
10.9.3 импульсное напряжение Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала Несет ответственность за панель строителя.
Повышение температуры 10.10 Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная Совместимость Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 Механическая функция Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.

Технические данные етим 6.0

Низковольтные промышленные компоненты (EG000017) / силового контактора, переключение AC (EC000066)
Электротехника, автоматизация, управление процессом строительства / низковольтной коммутационной техники / Контактор (ЛВ) / силовой Контактор, AC переключение (ecl@ss8.1-27-37-10-03 [AAB718012])
Номинальное управляющее Напряжение питания при переменном 50Гц В24 - 24
Номинальное управляющее Напряжение питания В переменного тока 60 Гц В0 - 0
Номинальное управляющее Напряжение питания при постоянном токе В0 - 0
Тип напряжения для приведения в действие Переменного тока
Номинальный рабочий ток IE при AC-1, 400 В А18
Номинальный рабочий ток IE при AC-3, 400 В А0
Номинальная мощность при AC-3, 400 В кВт0
Номинальный рабочий ток IE при AC-4, 400 В А0
Номинальная мощность, т. е. на АС-4, 400В кВт0
Модульная версия Нет
Количество вспомогательных контактов, как нормально открытый контакт 0
Количество вспомогательных контактов, как нормально замкнутый контакт 0
Тип электрического соединения главной цепи Винтовое соединение
Количество нормально закрытых контактов как основной контакт 0
Количество основных контактов, как нормально открытый контакт 3

Утверждения

Стандарты На Продукцию МЭК/EN 60947-4-1, по UL 508, CSA по-С22.2 порядка № 14-05, CE маркировка
UL файл No. E29096
Категории контроля UL нет. NLDX
Файл CSA нет. 012528
Класс ККА нет. 3211-04
Сертификация Северной Америке Перечисленный UL, аттестованное CSA
Специально для Северной Америки Нет
Объем дм3
0,37 дм3
Ток, А
18 А
Температура окружающей среды
  • от -25 до 60 С
Модель
DILL18(24V50HZ)
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,42 кг
Производитель
Eaton (Moeller)
Страна
США
