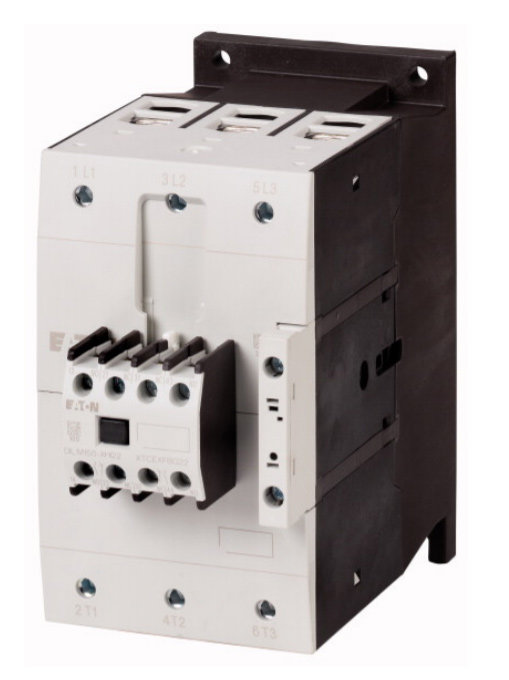

Контактор Eaton (Moeller) DILM150-22(RDC24) 150А, управляющее напряжение 24-27В (DC), 2НО+2НЗ доп. контакты, категория применения AC-3, АС4 - купить недорого с доставкой

Технические характеристики

Артикул	239601
Объем, дм3	2,678
Масса, кг	2,362

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Комплектные устройства до 170 A
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовые клеммы
Примечание			Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	150
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	190
в капсульном корпусе	I_th	A	144
обычный термический ток, 1-полюсный
разомкнут	I_th	A	400
в капсульном корпусе	I_th	A	360
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	48
380 B 400 B	P	кВт	75
660 B 690 B	P	кВт	96
AC-4
220 B 230 B	P	кВт	20
380 B 400 B	P	кВт	33
660 B 690 B	P	кВт	48
Назначение контактов
Замык. = замыкающий контакт			2 замык
Разм. = размыкающий контакт			2 разм.
указания			Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления. С зеркальным контактом
Род тока: перем. ток/пост. ток			Питание пост. тока

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	10
Управляется постоянным током DC	Переключения	x 10⁶	10
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		3600
Управляется постоянным током DC	Переключения/ч		3600
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - 40
Хранение		°C	- 40 - 80
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
Работа от перем. тока		кг	2
Управляется постоянным током DC		кг	2.1
Поперечные сечения соединения главного провода
тонкопроволочный с оконечной муфтой		мм²	1 x (10 - 95) 2 x (10 - 70)
многожильный		мм²	1 x (16 - 95) 2 x (16 - 70)
одно- или многожильные		AWG	83/0
Плоский провод	Количество сегментов x ширина x толщина	мм	2 x (6 x 16 x 0,8)
Соединительный винт главного провода			M10
Начальный пусковой момент		Нм	14
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	18 - 14
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
внутренний шестигранник	SW	мм	5
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0,8 x 5,5 1 x 6
Инструменты
Длина зачистки		мм	10
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	690
между контактами		В перем. тока	690
Включающая способность (cos ? по IEC/EN 60947)
	до 690 В	A	2100
Отключающая способность
220 B 230 B		A	1500
380 B 400 B		A	1500
500 В		A	1500
660 B 690 B		A	1200
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	250
690 В	gG/gL 690 В	A	250
Тип координации "1"
400 В	gG/gL 500 В	A	250
690 В	gG/gL 690 В	A	250
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	190
при 50 °C	I_th=I_e	A	180
при 55 °C	I_th=I_e	A	170
при 60 °C	I_th=I_e	A	160
в капсульном корпусе	I_th	A	144
обычный термический ток, 1-полюсный
разомкнут	I_th	A	400
в капсульном корпусе	I_th	A	360
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	150
240 В	I_e	A	150
380 B 400 B	I_e	A	150
415 В	I_e	A	150
440 В	I_e	A	150
500 В	I_e	A	150
660 B 690 B	I_e	A	100
380 B 400 B	I_e	A	150
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	48
240 В	P	кВт	52
380 B 400 B	P	кВт	75
415 В	P	кВт	91
440 В	P	кВт	95
500 В	P	кВт	110
660 B 690 B	P	кВт	96
AC-4
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	65
240 В	I_e	A	65
380 B 400 B	I_e	A	65
415 В	I_e	A	65
440 В	I_e	A	65
500 В	I_e	A	65
660 B 690 B	I_e	A	50
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	20
240 В	P	кВт	22
380 B 400 B	P	кВт	33
415 В	P	кВт	39
440 В	P	кВт	41
500 В	P	кВт	47
660 B 690 B	P	кВт	48
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
60 В	I_e	A	160
110 В	I_e	A	160
220 В	I_e	A	90
440 В	I_e	A	4.5
DC-3
60 В	I_e	A	160
110 В	I_e	A	160
220 В	I_e	A	40
440 В	I_e	A	1
DC-5
60 В	I_e	A	160
110 В	I_e	A	160
220 В	I_e	A	40
440 В	I_e	A	1
Электрические тепловые потери
3-полюсн., при I_th		W	41.1
Электрические тепловые потери при I_eсогласно AC-3/400 V		W	32.1
Сопротивление на полюс		мОм	0.6
Механические приводы
Безопасность по напряжению
Работа от перем. тока	втягивание	x U_c	0.8 - 1.15
Работа от перем. тока	Отпускание	x U_c	0.25 - 0.6
Управляется постоянным током DC	втягивание	x U_c	0.7 - 1.2
Примечание			RDC 24 (U_min 24 В пост. тока/U_max 27 В пост. тока) Пример: U_c = 0,7 x U_min - 1,2 x U_max / U_c = 0,7 x 24 V - 1,2 x 27 В пост. тока
Управляется постоянным током DC	Отпускание	x U_c	0.15 - 0.6
Примечание			минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
50 Гц	втягивание	VA	180
50 Гц	Удержание	VA	3.1
50 Гц	Удержание	W	2.1
60 Гц	втягивание	VA	170
60 Гц	Удержание	VA	3.1
60 Гц	Удержание	W	2.1
50/60 Гц	втягивание	VA	170 170
50/60 Гц	Удержание	VA	3.1 3.1
50/60 Гц	Удержание	W	2.1
Управляется постоянным током DC	втягивание	W	149
Управляется постоянным током DC	Удержание	W	2,1
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C(рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания		мс	28 - 33
Время открытия		мс	35 - 41
Управляется постоянным током DC		мс
Задержка замыкания		мс	35
Время открытия		мс	30
Время дугового разряда		мс	15
Механический срок службы, катушка 50/60 Гц		x 10⁶	механический срок службы при 50 Гц примерно на 30% меньше, чем указано в разделе ? Технические характеристики - общие сведения
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи			согласно EN 60947-1
Иммунитет			согласно EN 60947-1

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	150
Потеря мощности на полюс, в зависимости от тока	sub>,vid	W	9
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	0
Статическая потеря мощности, не зависит от тока	sub>,vs	W	2.1
Способность отдавать потери мощности	sub>,ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	0 - 0
Rated control supply voltage Us at AC 60HZ	V	0 - 0
Rated control supply voltage Us at DC	V	24 - 27
Voltage type for actuating		DC
Rated operation current Ie at AC-1, 400 V	A	190
Rated operation current Ie at AC-3, 400 V	A	150
Rated operation power at AC-3, 400 V	kW	75
Rated operation current Ie at AC-4, 400 V	A	65
Rated operation power Ie at AC-4, 400 V	kW	33
Modular version		No
Number of auxiliary contacts as normally open contact		2
Number of auxiliary contacts as normally closed contact		2
Type of electrical connection of main circuit		Screw connection
Number of normally closed contacts as main contact		0
Number of main contacts as normally open contact		3

Апробации

Product Standards			IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking
UL File No.			E29096
UL Category Control No.			NLDX
CSA File No.			012528
CSA Class No.			2411-03, 3211-04
North America Certification			UL listed, CSA certified
Specially designed for North America			No

Характеристики

1: Реле защиты электродвигателей 2: Схема защиты

сбоку: 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA

Индукционные двигатели переменного тока Рабочая характеристика Включение: со стенда Выключение: во время работы Электрическое краткое обозначение Включение: до 6 x номинальных токов двигателя Выключение: до 1 x расчетный ток двигателя категория применения 100 % AC-3 Типичные случаи применения Компрессоры Лифты Миксер Насосы Эскалаторы Мешалка Вентиляторы Ленточные транспортеры Центрифуги Откидные заслонки Ковшовый элеватор Системы кондиционирования воздуха Приводы общего назначения на обрабатывающем и технологическом оборудовании

Экстремальные условия переключения Индукционные двигатели переменного тока Рабочая характеристика Управление посредством частых импульсов, противотоковое торможение, реверсирование Электрическое краткое обозначение Включение: до 6 x номинальных токов двигателя Выключение: до 6 x расчетный ток двигателя категория применения 100 % AC-4 Типичные случаи применения Печатающие устройства Машины для перемотки кабеля Центрифуги Специальные приводы на обрабатывающем и технологическом оборудовании

Условия переключения для 3-полюсных потребителей без двигателя Рабочая характеристика Не индуктивная или слабо индуктивная нагрузка Электрическое краткое обозначение Включение: 1 x расчетный рабочий ток Выключение: 1 x расчетный рабочий ток Категория применения 100 % AC-1 Типичные случаи применения Электрический нагрев

Размеры

Силовые контакторы со вспомогательным контактным модулем

боковое расстояние от заземлённых деталей: 10 мм

DILM80DILM170 DILMC80DILMC150 DILMF80DILMF150
