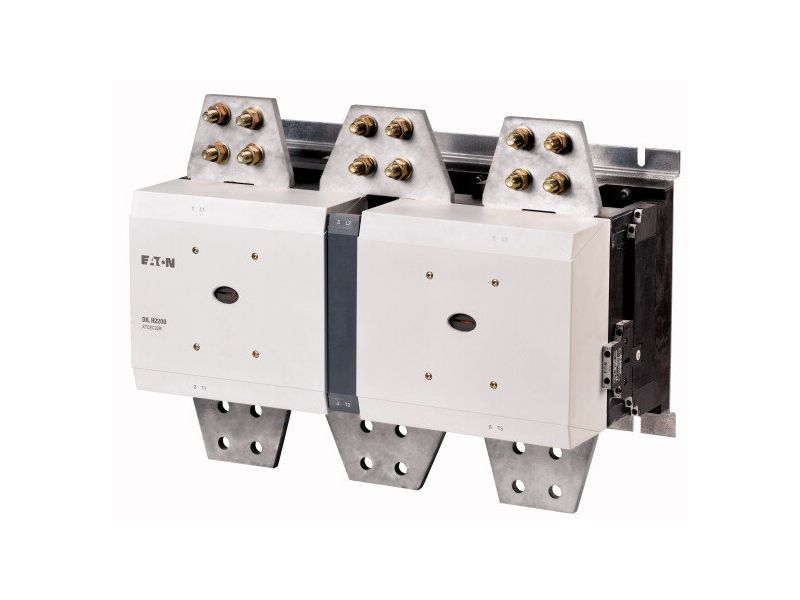

Контактор Eaton (Moeller) DILM1600/22 (RAW250) 1600А, управляющее напряжение 230-250В (AC/DC), 2НО+2НЗ доп контакты, категория применения AC-3, АС4 - купить недорого с доставкой

Технические характеристики

Артикул	106727
Габариты, ШхВхГ, мм	392x515x252
Объем, дм3	50.874
Масса, кг	32

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Комфортные устройства более 170 A
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовое соединение
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	2200
обычный термический ток, 1-полюсный
разомкнут	I_th	A	4500
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	500
380 B 400 B	P	кВт	900
660 B 690 B	P	кВт	1600
1000 В	P	кВт	1770
AC-4
220 B 230 B	P	кВт	430
380 B 400 B	P	кВт	750
660 B 690 B	P	кВт	1300
1000 В	P	кВт	1650
комбинируется со вспомогательным контактом			DILM820-XHI…
Управляющее напряжение			RAW 250
Род тока: перем. ток/пост. ток			Питание перем. тока
Назначение контактов
Замык. = замыкающий контакт			2 замык
Разм. = размыкающий контакт			2 разм.
Вспомогательный контакт
возможные варианты при оснащении вспомогательными контактами			сбоку: 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA
указания			Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	5
Управляется постоянным током DC	Переключения	x 10⁶	5
Частота коммутаций, механическая
механически, работает от переменного тока	Переключения/ч		1000
Управляется постоянным током DC	Переключения/ч		1000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды		°C
разомкнут		°C	-40 - +60
в капсульном корпусе		°C	- 40 - + 40
Хранение		°C	- 40 - + 80
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	10
Размыкающие контакты		g	8
Класс защиты			IP00
Вес
Работа от перем. тока		кг	32
Управляется постоянным током DC		кг	32
Вес		кг	32
Поперечные сечения соединения главного провода
Канал	Ширина	мм	100
Соединительный винт главного провода			M12
Начальный пусковой момент		Нм	35
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18…12)
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Гаечный ключ		мм	18
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	500
между контактами		В перем. тока	500
Включающая способность (cos ? по IEC/EN 60947)		A	19000
Отключающая способность
220 B 230 B		A	16000
380 B 400 B		A	16000
500 В		A	16000
660 B 690 B		A	16000
1000 В		A	5800
Срок службы компонента
			AC1: см. ->, проектирование, характеристические кривые AC3: см. ->, проектирование, характеристические кривые AC4: см. ->, проектирование, характеристические кривые
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	2200
при 50 °C	I_th=I_e	A	1970
при 55 °C	I_th=I_e	A	1880
при 60 °C	I_th=I_e	A	1800
обычный термический ток, 1-полюсный
Примечание			при максимально допустимой температуре окружающей среды
разомкнут	I_th	A	4500
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	1600
240 В	I_e	A	1600
415 В	I_e	A	1600
440 В	I_e	A	1600
500 В	I_e	A	1600
660 B 690 B	I_e	A	1600
1000 В	I_e	A	1200
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	500
240 В	P	кВт	550
380 B 400 B	P	кВт	900
415 В	P	кВт	930
440 В	P	кВт	1000
500 В	P	кВт	1180
660 B 690 B	P	кВт	1600
1000 В	P	кВт	1770
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	1280
240 В	I_e	A	1280
380 B 400 B	I_e	A	1280
415 В	I_e	A	1280
440 В	I_e	A	1280
500 В	I_e	A	1280
660 B 690 B	I_e	A	1280
1000 В	I_e	A	1120
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	430
240 В	P	кВт	450
380 B 400 B	P	кВт	750
415 В	P	кВт	770
440 В	P	кВт	830
500 В	P	кВт	940
660 B 690 B	P	кВт	1300
1000 В	P	кВт	1650
Электрические тепловые потери
3-полюсн., при I_th		W	155
Электрические тепловые потери при I_eсогласно AC-3/400 V		W	123
Механические приводы
Безопасность по напряжению		x U_c
U_C			230 - 250 V 50/60 Hz 110 - 350 V DC
Работа от перем. тока	втягивание	x U_c	0,7 x U_{c min} - 1,15 x U_{c max}
Управляется постоянным током DC	втягивание	x U_c	0.7 x U_{c min} - 1.15 x U_{c max}
Работа от перем. тока	Отпускание	x U_c	0,2 x U_{c min} - 0,6 x U_{c max}
Управляется постоянным током DC	Отпускание	x U_c	0.2 x U_{c min} - 0.6 x U_{c max}
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
мощность трогания	втягивание	VA	1600
мощность трогания	втягивание	W	1400
мощность удержания	Удержание	VA	15
мощность удержания	Удержание	W	13
Продолжительность включения		% продолжительность включения	100
Время переключения при 100 % U_c(рекомендуемые значения)
Цепи главного тока
Задержка замыкания		мс	<, 70
Время открытия		мс	<, 40
Реакция в граничном и переходном диапазоне
Режим хранения
Прерывания напряжения
(0 - 0,2 x U_{c min}) >, 10 мс			Отпускание контактора
Падения напряжения
(0,2 - 0,6 x U_{c min}) >, 12 мс			Отпускание контактора
(0,6 - 0,7 x U_{c min})			Силовой контактор остаётся включённым
Превышение напряжения
(1,15 - 1,3 x U_{c max})			Силовой контактор остаётся включённым
Фаза втягивания
(0 - 0,7 x U_{c min})			Силовой контактор не включится
(0,7 x U_{c min}- 1,15 x U_{c max})			Силовой контактор включится в безопасном режиме
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)
High		В	15
Low		В	5
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)			Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	1600
Потеря мощности на полюс, в зависимости от тока	P_vid	W	41
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	13
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-40
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	230 - 250
Rated control supply voltage Us at AC 60HZ	V	230 - 250
Rated control supply voltage Us at DC	V	230 - 250
Voltage type for actuating		AC/DC
Rated operation current Ie at AC-1, 400 V	A	2200
Rated operation current Ie at AC-3, 400 V	A	1600
Rated operation power at AC-3, 400 V	kW	900
Rated operation current Ie at AC-4, 400 V	A	1280
Rated operation power Ie at AC-4, 400 V	kW	750
Modular version		No
Number of auxiliary contacts as normally open contact		2
Number of auxiliary contacts as normally closed contact		2
Type of electrical connection of main circuit		Rail connection
Number of normally closed contacts as main contact		0
Number of main contacts as normally open contact		3

Апробации

Стандарты продукта			IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking
Номер документа UL			E29096
Номер категории контроля UL			NLDX
Номер документа CSA			012528
Номер класса CSA			3211-04
North America Certification			UL listed, CSA certified
Спроектировано специально для Северной Америки			No
