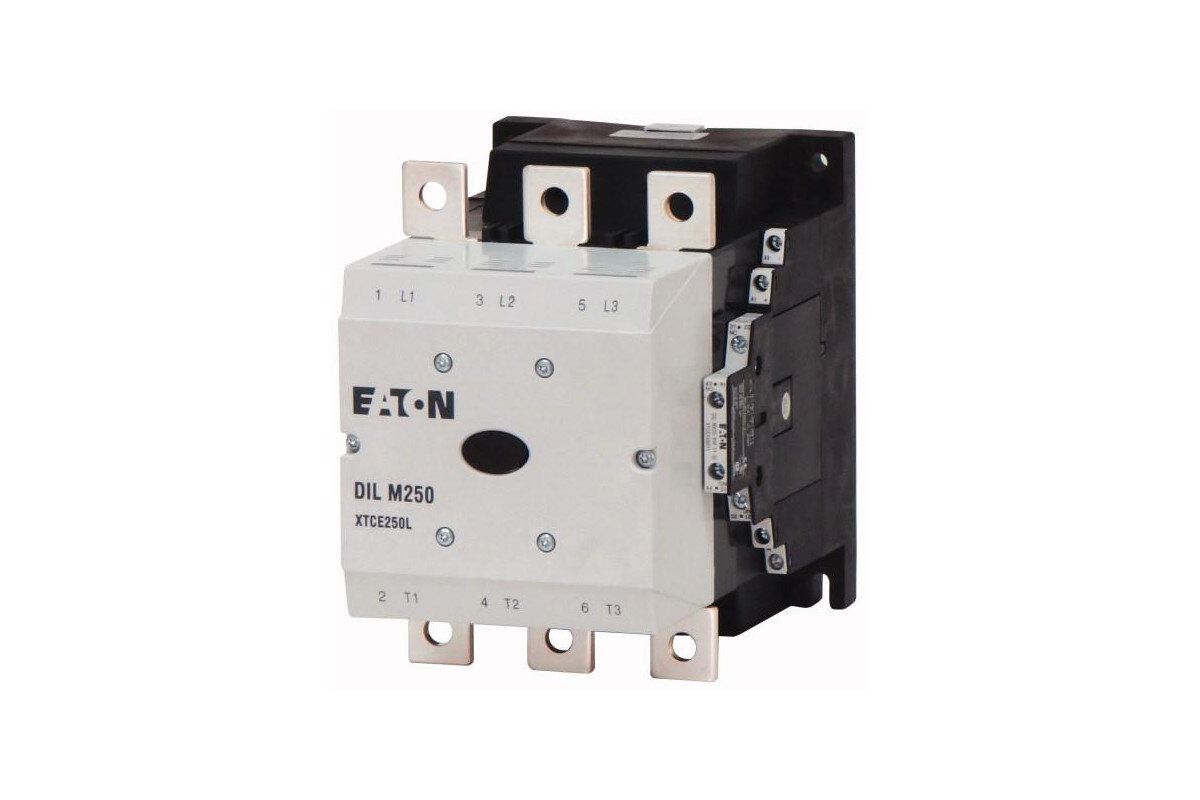

Контактор Eaton (Moeller) DILM250/22(RAC500) 250А, управляющее напряжение 480-500В (АС), категория применения AC-3, AC-4 - купить недорого с доставкой

Технические характеристики

Артикул	208202
Объем, дм3	5,504
Масса, кг	7,686

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Комфортные устройства более 170 A
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовое соединение
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	430
в капсульном корпусе	I_th	A	300
обычный термический ток, 1-полюсный
разомкнут	I_th	A	825
в капсульном корпусе	I_th	A	742
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	75
380 B 400 B	P	кВт	132
660 B 690 B	P	кВт	240
1000 В	P	кВт	108
AC-4
220 B 230 B	P	кВт	62
380 B 400 B	P	кВт	110
660 B 690 B	P	кВт	189
1000 В	P	кВт	108
комбинируется со вспомогательным контактом			DILM820-XHI
Управляющее напряжение			RAC 500: 250 - 500 V 40 - 60 Hz/250 - 700 V DC
Род тока: перем. ток/пост. ток			Питание от переменного и постоянного тока
Назначение контактов
Замык. = замыкающий контакт			2 замык
Разм. = размыкающий контакт			2 разм.
Вспомогательный контакт
возможные варианты при оснащении вспомогательными контактами			сбоку: 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA
указания			Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	10
Управляется постоянным током DC	Переключения	x 10⁶	10
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		3000
Управляется постоянным током DC	Переключения/ч		3000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-40 - +60
в капсульном корпусе		°C	- 40 - + 40
Хранение		°C	- 40 - + 80
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	10
Размыкающие контакты		g	8
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком
Вес
Работа от перем. тока		кг	7.23
Управляется постоянным током DC		кг	7.23
Вес		кг	7.23
Поперечные сечения соединения главного провода
тонкопроволочный с кабельным наконечником		мм²	50 - 240
многожильный с кабельным наконечником		мм²	70 - 240
одно- или многожильные		AWG	2/0 - 500 MCM
Плоский провод	Количество сегментов x ширина x толщина	мм	Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов
Канал	Ширина	мм	25
Соединительный винт главного провода			M10
Начальный пусковой момент		Нм	24
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18 - 12)
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Размер ключа		мм	16
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	500
между контактами		В перем. тока	500
Включающая способность (cos ? по IEC/EN 60947)		A	3000
Отключающая способность
220 B 230 B		A	2500
380 B 400 B		A	2500
500 В		A	2500
660 B 690 B		A	2500
1000 В		A	760
Срок службы компонента
			AC1: см. ->, проектирование, характеристические кривые AC3: см. ->, проектирование, характеристические кривые AC4: см. ->, проектирование, характеристические кривые
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	315
690 В	gG/gL 690 В	A	315
1000 В	gG/gL 1000 В	A	160
Тип координации "1"
400 В	gG/gL 500 В	A	400
690 В	gG/gL 690 В	A	400
1000 В	gG/gL 1000 В	A	200
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	430
при 50 °C	I_th=I_e	A	380
при 55 °C	I_th=I_e	A	365
при 60 °C	I_th=I_e	A	350
в капсульном корпусе	I_th	A	300
Примечание			при максимально допустимой температуре окружающей среды.
обычный термический ток, 1-полюсный
Примечание			при максимально допустимой температуре окружающей среды
разомкнут	I_th	A	825
в капсульном корпусе	I_th	A	742
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	250
240 В	I_e	A	250
415 В	I_e	A	250
440 В	I_e	A	250
500 В	I_e	A	250
660 B 690 B	I_e	A	250
1000 В	I_e	A	76
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	75
240 В	P	кВт	85
380 B 400 B	P	кВт	132
415 В	P	кВт	148
440 В	P	кВт	132
500 В	P	кВт	180
660 B 690 B	P	кВт	240
1000 В	P	кВт	108
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	200
240 В	I_e	A	200
380 B 400 B	I_e	A	200
415 В	I_e	A	200
440 В	I_e	A	200
500 В	I_e	A	200
660 B 690 B	I_e	A	200
1000 В	I_e	A	76
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	62
240 В	P	кВт	68
380 B 400 B	P	кВт	110
415 В	P	кВт	117
440 В	P	кВт	125
500 В	P	кВт	143
660 B 690 B	P	кВт	189
1000 В	P	кВт	108
Эксплуатация конденсатора
Индивидуальная компенсация расчётного рабочего тока I_e от конденсаторов переменного тока
разомкнут
до 525 В		A	220
690 В		A	133
Макс. пик тока включения		x I_e	30
Срок службы компонента	Переключения	x 10⁶	0.1
макс. частота коммутаций		S/h	200
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
Примечание			см. DILDC300/DILDC600 или по запросу
Электрические тепловые потери
3-полюсн., при I_th		W	55
Электрические тепловые потери при I_e согласно AC-3/400 V		W	28
Механические приводы
Безопасность по напряжению
U_S			250 - 500 V 40-60 Hz 250 - 700 V DC
Работа от перем. тока	втягивание	x U_S	0,7 x U_{S min} - 1,15 x U_{S max}
Управляется постоянным током DC	втягивание	x U_S	0.7 x U_{S min} - 1.15 x U_{S max}
Работа от перем. тока	Отпускание	x U_S	0,2 x U_{S max} - 0,6 x U_{S min}
Управляется постоянным током DC	Отпускание	x U_S	0.2 x U_{S max} - 0.6 x U_{S min}
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
мощность трогания	втягивание	VA	380
мощность трогания	втягивание	W	250
мощность удержания	Удержание	VA	13
мощность удержания	Удержание	W	10.8
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C(рекомендуемые значения)
Цепи главного тока
Задержка замыкания		мс	<, 100
Время открытия		мс	<, 110
Реакция в граничном и переходном диапазоне
Режим хранения
Прерывания напряжения
(0 - 0,2 x U_{c min}) >, 10 мс			Отпускание контактора
Падения напряжения
(0,2 - 0,6 x U_{c min}) >, 12 мс			Отпускание контактора
(0,6 - 0,7 x U_{c min})			Силовой контактор остаётся включённым
Превышение напряжения
(1,15 - 1,3 x U_{c max})			Силовой контактор остаётся включённым
Фаза втягивания
(0 - 0,7 x U_{c min})			Силовой контактор не включится
(0,7 x U_{c min}- 1,15 x U_{c max})			Силовой контактор включится в безопасном режиме
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)
High		В	15
Low		В	5
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)			Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	250
Потеря мощности на полюс, в зависимости от тока	sub>,vid	W	9.33
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	0
Статическая потеря мощности, не зависит от тока	sub>,vs	W	10.8
Способность отдавать потери мощности	sub>,ve	W	0
Мин. рабочая температура		°C	-40
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	480 - 500
Rated control supply voltage Us at AC 60HZ	V	480 - 500
Rated control supply voltage Us at DC	V	0 - 0
Voltage type for actuating		AC
Rated operation current Ie at AC-1, 400 V	A	429
Rated operation current Ie at AC-3, 400 V	A	250
Rated operation power at AC-3, 400 V	kW	132
Rated operation current Ie at AC-4, 400 V	A	200
Rated operation power Ie at AC-4, 400 V	kW	110
Modular version		No
Number of auxiliary contacts as normally open contact		2
Number of auxiliary contacts as normally closed contact		2
Type of electrical connection of main circuit		Rail connection
Number of normally closed contacts as main contact		0
Number of main contacts as normally open contact		3

Апробации

Product Standards			IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking
UL File No.			E29096
UL Category Control No.			NLDX
CSA File No.			1017510
CSA Class No.			3211-04
North America Certification			UL listed, CSA certified
Specially designed for North America			No
