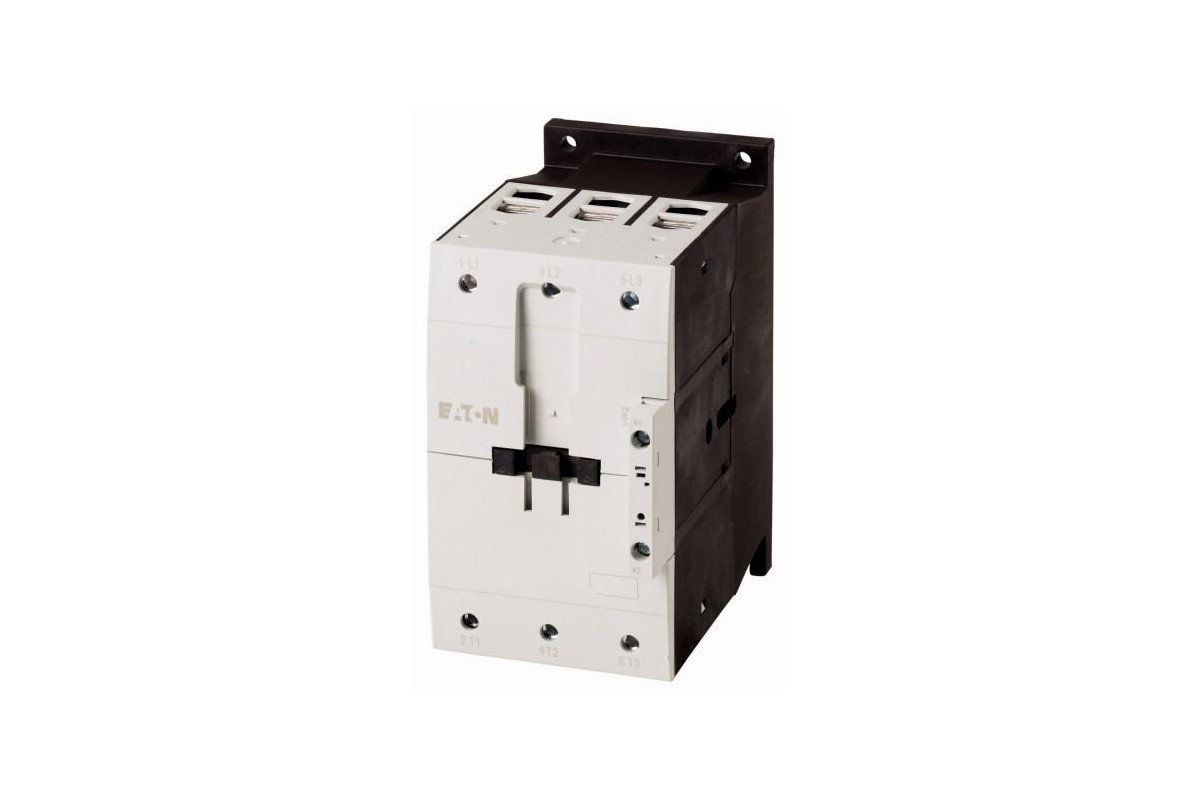

Контактор Eaton (Moeller) DILM80(RDC24) 80А, управляющее напряжение 24-27В (DС), категория применения AC-3, AC-4

16 530.00
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаСША

Технические характеристики

Артикул239416
Объем, дм32,448
Масса, кг2,349

Программа поставок

Ассортимент Силовые контакторы
Применение Силовой контактор для двигателей
Подассортимент Силовые контакторы до 170 A, 3-полюсн.
Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Примечание Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения Винтовые клеммы
Полюсы 3-полюсн.
Расчетный рабочий ток
AC-3
380 B 400 B IeA80
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith=IeA110
в капсульном корпусе IthA80
обычный термический ток, 1-полюсный
разомкнут IthA225
в капсульном корпусе IthA200
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B PкВт25
380 B 400 B PкВт37
660 B 690 B PкВт63
AC-4
220 B 230 B PкВт12
380 B 400 B PкВт20
660 B 690 B PкВт26
указания Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления.
комбинируется со вспомогательным контактом DILM150-XHI(V).. DILM1000-XHI(V)..
Род тока: перем. ток/пост. ток Питание пост. тока

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока Переключенияx 10610
Управляется постоянным током DC Переключенияx 10610
Частота коммутаций, механическая
Работа от перем. тока Переключения/ч 3600
Управляется постоянным током DC Переключения/ч 3600
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут °C-25 - +60
в капсульном корпусе °C- 25 - 40
Хранение °C- 40 - 80
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты g10
Вспомогательные блок-контакты
Замыкающие контакты g7
Размыкающие контакты g5
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты g10
Вспомогательные блок-контакты
Замыкающие контакты g7
Размыкающие контакты g5
Класс защиты IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
Работа от перем. тока кг2
Управляется постоянным током DC кг2.1
Поперечные сечения соединения главного провода
тонкопроволочный с оконечной муфтой мм21 x (10 - 95) 2 x (10 - 70)
многожильный мм21 x (16 - 95) 2 x (16 - 70)
одно- или многожильные AWG83/0
Плоский провод Количество сегментов x ширина x толщинамм2 x (6 x 16 x 0,8)
Соединительный винт главного провода M10
Начальный пусковой момент Нм14
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный мм21 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой мм21 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные AWG18 - 14
Соединительный винт вспомогательного провода M3,5
Начальный пусковой момент Нм1,2
Инструменты
Главный провод
внутренний шестигранник SWмм5
Кабели системы управления
Отвертка с профилем Pozidriv Размер2
Стандартная отвёртка мм0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу UimpВ перем. тока8000
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции UiВ перем. тока690
Номинальное напряжение UeВ перем. тока690
Безопасное разъединение согласно EN 61140
между катушкой и контактами В перем. тока690
между контактами В перем. тока690
Включающая способность (cos ? по IEC/EN 60947)
до 690 ВA1120
Отключающая способность
220 B 230 B A800
380 B 400 B A800
500 В A800
660 B 690 B A650
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В gG/gL 500 ВA160
690 В gG/gL 690 ВA160
Тип координации "1"
400 В gG/gL 500 ВA250
690 В gG/gL 690 ВA200
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith =IeA110
при 50 °C Ith =IeA98
при 55 °C Ith =IeA94
при 60 °C Ith =IeA90
в капсульном корпусе IthA80
обычный термический ток, 1-полюсный
разомкнут IthA225
в капсульном корпусе IthA200
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B IeA80
240 В IeA80
380 B 400 B IeA80
415 В IeA80
440 В IeA80
500 В IeA80
660 B 690 B IeA65
380 B 400 B IeA80
Расчетная рабочая мощность PкВт
220 B 230 B PкВт25
240 В PкВт27.5
380 B 400 B PкВт37
415 В PкВт48
440 В PкВт51
500 В PкВт58
660 B 690 B PкВт63
AC-4
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B IeA40
240 В IeA40
380 B 400 B IeA40
415 В IeA40
440 В IeA40
500 В IeA40
660 B 690 B IeA27
Расчетная рабочая мощность PкВт
220 B 230 B PкВт12
240 В PкВт13
380 B 400 B PкВт20
415 В PкВт24
440 В PкВт25
500 В PкВт29
660 B 690 B PкВт26
постоянное напряжение
Расчетный рабочий ток Ie открытый
DC-1
60 В IeA110
110 В IeA110
220 В IeA70
440 В IeA4.5
DC-3
60 В IeA110
110 В IeA110
220 В IeA35
440 В IeA1
DC-5
60 В IeA110
110 В IeA110
220 В IeA35
440 В IeA1
Электрические тепловые потери
3-полюсн., при Ith W12.3
Электрические тепловые потери при Ie согласно AC-3/400 V W9
Сопротивление на полюс мОм0.6
Механические приводы
Безопасность по напряжению
Работа от перем. тока втягиваниеx Uc0.8 - 1.1
Работа от перем. тока Отпусканиеx Uc0.3 - 0.6
Управляется постоянным током DC втягиваниеx Uc0.7 - 1.2
Примечание RDC 24 (Umin 24 В пост. тока/Umax 27 В пост. тока) Пример: Uc = 0,7 x Umin - 1,2 x Umax / Uc = 0,7 x 24 V - 1,2 x 27 В пост. тока
Управляется постоянным током DC Отпусканиеx Uc0.15 - 0.65
Примечание минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
50 Гц втягиваниеVA310
50 Гц УдержаниеVA26
50 Гц УдержаниеW5.8
60 Гц втягиваниеVA345
60 Гц УдержаниеVA30
60 Гц УдержаниеW7.1
50/60 Гц втягиваниеVA372 328
50/60 Гц УдержаниеVA37.1 22.6
50/60 Гц УдержаниеW7.5 6.1
Управляется постоянным током DC втягиваниеW90
Управляется постоянным током DC УдержаниеW1,3
Продолжительность включения % продолжительность включения100
Время переключения 100 % UC (рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания мс14 - 20
Время открытия мс9 - 14
Управляется постоянным током DC мс
Задержка замыкания мс45
Время открытия мс34
Время дугового разряда мс15
Механический срок службы, катушка 50/60 Гц x 106механический срок службы при 50 Гц примерно на 30% меньше, чем указано в разделе "Общие сведения"
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи согласно EN 60947-1
Иммунитет согласно EN 60947-1

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA80
Потеря мощности на полюс, в зависимости от тока sub>,vidW3
Потеря мощности оборудования, в зависимости от тока sub>,vidW9
Статическая потеря мощности, не зависит от тока sub>,vsW1.5
Способность отдавать потери мощности sub>,veW0
Мин. рабочая температура °C-25
Макс. рабочая температура °C60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ V0 - 0
Rated control supply voltage Us at AC 60HZ V0 - 0
Rated control supply voltage Us at DC V24 - 27
Voltage type for actuating DC
Rated operation current Ie at AC-1, 400 V A110
Rated operation current Ie at AC-3, 400 V A80
Rated operation power at AC-3, 400 V kW37
Rated operation current Ie at AC-4, 400 V A40
Rated operation power Ie at AC-4, 400 V kW20
Modular version No
Number of auxiliary contacts as normally open contact 0
Number of auxiliary contacts as normally closed contact 0
Type of electrical connection of main circuit Screw connection
Number of normally closed contacts as main contact 0
Number of main contacts as normally open contact 3

Апробации

Product Standards IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking
UL File No. E29096
UL Category Control No. NLDX
CSA File No. 012528
CSA Class No. 2411-03, 3211-04
North America Certification UL listed, CSA certified
Specially designed for North America No

Характеристики

1: Реле защиты электродвигателей 2: Схема защиты 3: Модули вспомогательных контактов
сбоку: 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA
Индукционные двигатели переменного тока Рабочая характеристика Включение: со стенда Выключение: во время работы Электрическое краткое обозначение Включение: до 6 x номинальных токов двигателя Выключение: до 1 x расчетный ток двигателя категория применения 100 % AC-3 Типичные случаи применения Компрессоры Лифты Миксер Насосы Эскалаторы Мешалка Вентиляторы Ленточные транспортеры Центрифуги Откидные заслонки Ковшовый элеватор Системы кондиционирования воздуха Приводы общего назначения на обрабатывающем и технологическом оборудовании
Экстремальные условия переключения Индукционные двигатели переменного тока Рабочая характеристика Управление посредством частых импульсов, противотоковое торможение, реверсирование Электрическое краткое обозначение Включение: до 6 x номинальных токов двигателя Выключение: до 6 x расчетный ток двигателя категория применения 100 % AC-4 Типичные случаи применения Печатающие устройства Машины для перемотки кабеля Центрифуги Специальные приводы на обрабатывающем и технологическом оборудовании
Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсных Рабочая характеристика Не индуктивная или слабо индуктивная нагрузка Электрическое краткое обозначение Включение: 1 x расчетный рабочий ток Выключение: 1 x расчетный рабочий ток Категория применения 100 % AC-1 Типичные случаи применения Электрический нагрев

Размеры

Силовые контакторы со вспомогательным контактным модулем
боковое расстояние от заземлённых деталей: 10 мм
DILM80DILM170 DILMC80DILMC150 DILMF80DILMF150
Объем дм3
2,45 дм3
Ток, А
80 А
Температура окружающей среды
  • от -25 до 60 С
Модель
DILM80(RDC24)
Управляющее напряжение
24-27 В
Бренд
Eaton
Вес
2,35 кг
Производитель
Eaton (Moeller)
Страна
США
