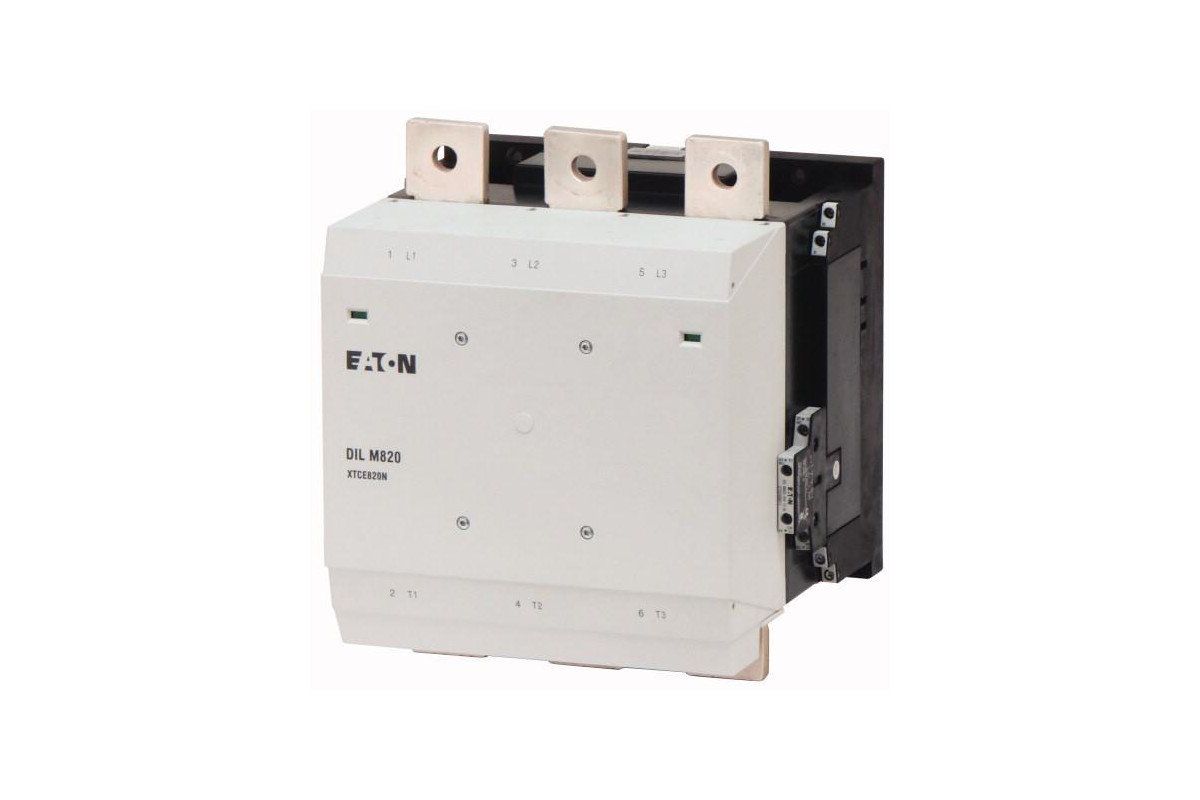

Контактор Eaton (Moeller) DILM820/22 (RA250) 820А, управляющее напряжение 110-250В (АС, DC), категория применения AC-3, AC-4 - купить недорого с доставкой

Технические характеристики

Артикул	208225
Габариты, ШхВхГ, мм	232x250x296
Объем, дм3	17.168
Масса, кг	17.211

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Комфортные устройства более 170 A
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовое соединение
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	1225
обычный термический ток, 1-полюсный
разомкнут	I_th	A	2500
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	260
380 B 400 B	P	кВт	450
660 B 690 B	P	кВт	750
1000 В	P	кВт	800
AC-4
220 B 230 B	P	кВт	209
380 B 400 B	P	кВт	355
660 B 690 B	P	кВт	633
1000 В	P	кВт	678
комбинируется со вспомогательным контактом			DILM820-XHI
Управляющее напряжение			RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC
Род тока: перем. ток/пост. ток			Питание от переменного и постоянного тока
Назначение контактов
Замык. = замыкающий контакт			2 замык
Разм. = размыкающий контакт			2 разм.
Вспомогательный контакт
возможные варианты при оснащении вспомогательными контактами			сбоку: 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA
указания			Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	5
Управляется постоянным током DC	Переключения	x 10⁶	5
Частота коммутаций, механическая
механически, работает от переменного тока	Переключения/ч		1000
Управляется постоянным током DC	Переключения/ч		1000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды		°C
разомкнут		°C	-40 - +60
в капсульном корпусе		°C	- 40 - + 40
Хранение		°C	- 40 - + 80
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	10
Размыкающие контакты		g	8
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком
Вес
Работа от перем. тока		кг	16.54
Управляется постоянным током DC		кг	16.54
Вес		кг	16.54
Поперечные сечения соединения главного провода
тонкопроволочный с кабельным наконечником		мм²	50 - 240
многожильный с кабельным наконечником		мм²	70 - 240
одно- или многожильные		AWG	2/0 - 500 MCM
Плоский провод	Количество сегментов x ширина x толщина	мм	Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов
Канал	Ширина	мм	60
Соединительный винт главного провода			M12
Начальный пусковой момент		Нм	35
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18 - 12)
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Гаечный ключ		мм	18
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	500
между контактами		В перем. тока	500
Включающая способность (cos ? по IEC/EN 60947)		A	9840
Отключающая способность
220 B 230 B		A	8200
380 B 400 B		A	8200
500 В		A	8200
660 B 690 B		A	8200
1000 В		A	5800
Срок службы компонента
			AC1: см. ->, проектирование, характеристические кривые AC3: см. ->, проектирование, характеристические кривые AC4: см. ->, проектирование, характеристические кривые
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	630
690 В	gG/gL 690 В	A	630
1000 В	gG/gL 1000 В	A	630
Тип координации "1"
400 В	gG/gL 500 В	A	1200
690 В	gG/gL 690 В	A	1200
1000 В	gG/gL 1000 В	A	800
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	1225
при 50 °C	I_th=I_e	A	1095
при 55 °C	I_th=I_e	A	1044
при 60 °C	I_th=I_e	A	1000
обычный термический ток, 1-полюсный
Примечание			при максимально допустимой температуре окружающей среды
разомкнут	I_th	A	2500
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	820
240 В	I_e	A	820
415 В	I_e	A	820
440 В	I_e	A	820
500 В	I_e	A	820
660 B 690 B	I_e	A	820
1000 В	I_e	A	580
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	260
240 В	P	кВт	285
380 B 400 B	P	кВт	450
415 В	P	кВт	500
440 В	P	кВт	450
500 В	P	кВт	600
660 B 690 B	P	кВт	750
1000 В	P	кВт	800
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	656
240 В	I_e	A	656
380 B 400 B	I_e	A	656
415 В	I_e	A	656
440 В	I_e	A	656
500 В	I_e	A	656
660 B 690 B	I_e	A	656
1000 В	I_e	A	464
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	209
240 В	P	кВт	228
380 B 400 B	P	кВт	355
415 В	P	кВт	394
440 В	P	кВт	418
500 В	P	кВт	474
660 B 690 B	P	кВт	633
1000 В	P	кВт	678
Эксплуатация конденсатора
Индивидуальная компенсация расчётного рабочего тока I_e от конденсаторов переменного тока
разомкнут
до 525 В		A	463
690 В		A	265
Макс. пик тока включения		x I_e	30
Срок службы компонента	Переключения	x 10⁶	0.1
макс. частота коммутаций		S/h	200
Электрические тепловые потери
3-полюсн., при I_th		W	96
Электрические тепловые потери при I_e согласно AC-3/400 V		W	65
Механические приводы
Безопасность по напряжению		x U_c
U_C			110 - 250 V 40-60 Hz 110 - 350 V DC
Работа от перем. тока	втягивание	x U_c	0,7 x U_{c min} - 1,15 x U_{c max}
Управляется постоянным током DC	втягивание	x U_c	0.7 x U_{c min} - 1.15 x U_{c max}
Работа от перем. тока	Отпускание	x U_c	0,2 x U_{c min} - 0,6 x U_{c max}
Управляется постоянным током DC	Отпускание	x U_c	0.2 x U_{c min} - 0.6 x U_{c max}
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
мощность трогания	втягивание	VA	800
мощность трогания	втягивание	W	700
мощность удержания	Удержание	VA	7.5
мощность удержания	Удержание	W	6.5
Продолжительность включения		% продолжительность включения	100
Время переключения при 100 % U_c (рекомендуемые значения)
Цепи главного тока
Задержка замыкания		мс	<, 70
Время открытия		мс	<, 110
Реакция в граничном и переходном диапазоне
Режим хранения
Прерывания напряжения
(0 - 0,2 x U_{c min}) >, 10 мс			Отпускание контактора
Падения напряжения
(0,2 - 0,6 x U_{c min}) >, 12 мс			Отпускание контактора
(0,6 - 0,7 x U_{c min})			Силовой контактор остаётся включённым
Превышение напряжения
(1,15 - 1,3 x U_{c max})			Силовой контактор остаётся включённым
Фаза втягивания
(0 - 0,7 x U_{c min})			Силовой контактор не включится
(0,7 x U_{c min}- 1,15 x U_{c max})			Силовой контактор включится в безопасном режиме
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)
High		В	15
Low		В	5
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)			Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	820
Потеря мощности на полюс, в зависимости от тока	P_vid	W	21.67
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	6.5
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-40
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	110 - 250
Rated control supply voltage Us at AC 60HZ	V	110 - 250
Rated control supply voltage Us at DC	V	110 - 250
Voltage type for actuating		AC/DC
Rated operation current Ie at AC-1, 400 V	A	1225
Rated operation current Ie at AC-3, 400 V	A	820
Rated operation power at AC-3, 400 V	kW	450
Rated operation current Ie at AC-4, 400 V	A	656
Rated operation power Ie at AC-4, 400 V	kW	355
Modular version		No
Number of auxiliary contacts as normally open contact		2
Number of auxiliary contacts as normally closed contact		2
Type of electrical connection of main circuit		Rail connection
Number of normally closed contacts as main contact		0
Number of main contacts as normally open contact		3

Апробации

Стандарты продукта			IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking
Номер документа UL			E29096
Номер категории контроля UL			NLDX
Номер документа CSA			012528
Номер класса CSA			3211-04
North America Certification			UL listed, CSA certified
Спроектировано специально для Северной Америки			No
