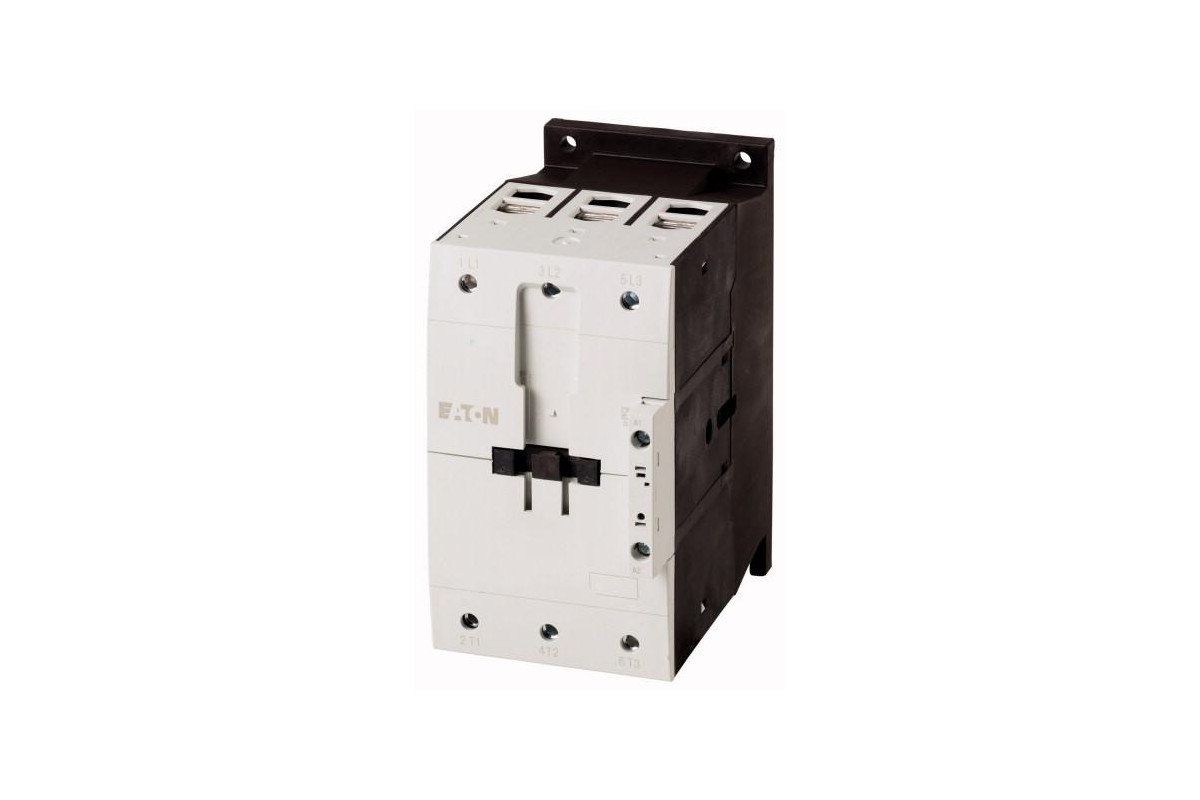

Контактор Eaton (Moeller) DILM95 (230V50HZ, 240V60HZ) 95А, управляющее напряжение 230В (АС), категория применения AC-3, AC-4
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 239480 |
| Габариты, ШхВхГ, мм | 159x90x170 |
| Объем, дм3 | 2.448 |
| Масса, кг | 2.346 |
Программа поставок
| Ассортимент | Силовые контакторы | ||
| Применение | Силовой контактор для двигателей | ||
| Подассортимент | Силовые контакторы до 170 A, 3-полюсн. | ||
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
| Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
| Техника присоединения | Винтовые клеммы | ||
| Полюсы | 3-полюсн. | ||
| Расчетный рабочий ток | |||
| AC-3 | |||
| 380 B 400 B | Ie | A | 95 |
| AC-1 | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith=Ie | A | 130 |
| в капсульном корпусе | Ith | A | 100 |
| обычный термический ток, 1-полюсный | |||
| разомкнут | Ith | A | 275 |
| в капсульном корпусе | Ith | A | 250 |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
| AC-3 | |||
| 220 B 230 B | P | кВт | 30 |
| 380 B 400 B | P | кВт | 45 |
| 660 B 690 B | P | кВт | 75 |
| AC-4 | |||
| 220 B 230 B | P | кВт | 16 |
| 380 B 400 B | P | кВт | 26 |
| 660 B 690 B | P | кВт | 35 |
| указания | Коммутирующие элементы согласно EN 50012. | ||
| комбинируется со вспомогательным контактом | DILM150-XHI(V).. DILM1000-XHI(V).. | ||
| Род тока: перем. ток/пост. ток | Питание перем. тока |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 10 |
| Управляется постоянным током DC | Переключения | x 106 | 10 |
| Частота коммутаций, механическая | |||
| механически, работает от переменного тока | Переключения/ч | 3600 | |
| Управляется постоянным током DC | Переключения/ч | 3600 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | °C | ||
| разомкнут | °C | -25 - +60 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| Хранение | °C | - 40 - 80 | |
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 10 мс | |||
| Цепи главного тока | |||
| Замыкающие контакты | g | 10 | |
| Вспомогательные блок-контакты | |||
| Замыкающие контакты | g | 7 | |
| Размыкающие контакты | g | 5 | |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже | |||
| Импульс полусинуса 10 мс | |||
| Цепи главного тока | |||
| Замыкающие контакты | g | 10 | |
| Вспомогательные блок-контакты | |||
| Замыкающие контакты | g | 7 | |
| Размыкающие контакты | g | 5 | |
| Класс защиты | IP00 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Вес | |||
| Работа от перем. тока | кг | 2 | |
| Управляется постоянным током DC | кг | 2.1 | |
| Поперечные сечения соединения главного провода | |||
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (10 - 95) 2 x (10 - 70) | |
| многожильный | мм2 | 1 x (16 - 95) 2 x (16 - 70) | |
| одно- или многожильные | AWG | 83/0 | |
| Плоский провод | Количество сегментов x ширина x толщина | мм | 2 x (6 x 16 x 0,8) |
| Соединительный винт главного провода | M10 | ||
| Начальный пусковой момент | Нм | 14 | |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 4) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| одно- или многожильные | AWG | 18 - 14 | |
| Соединительный винт вспомогательного провода | M3,5 | ||
| Начальный пусковой момент | Нм | 1,2 | |
| Инструменты | |||
| Главный провод | |||
| внутренний шестигранник | SW | мм | 5 |
| Кабели системы управления | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 0,8 x 5,5 1 x 6 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и контактами | В перем. тока | 690 | |
| между контактами | В перем. тока | 690 | |
| Включающая способность (cos ? по IEC/EN 60947) | |||
| до 690 В | A | 1330 | |
| Отключающая способность | |||
| 220 B 230 B | A | 950 | |
| 380 B 400 B | A | 950 | |
| 500 В | A | 950 | |
| 660 B 690 B | A | 800 | |
| стойкость к коротким замыканиям | |||
| защита от короткого замыкания, макс. предохранитель | |||
| Тип координации 2 | |||
| 400 В | gG/gL 500 В | A | 160 |
| 690 В | gG/gL 690 В | A | 160 |
| Тип координации "1" | |||
| 400 В | gG/gL 500 В | A | 250 |
| 690 В | gG/gL 690 В | A | 200 |
| Переменное напряжение | |||
| AC-1 | |||
| Расчетный рабочий ток | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 130 |
| при 50 °C | Ith =Ie | A | 125 |
| при 55 °C | Ith =Ie | A | 115 |
| при 60 °C | Ith =Ie | A | 110 |
| в капсульном корпусе | Ith | A | 100 |
| обычный термический ток, 1-полюсный | |||
| разомкнут | Ith | A | 275 |
| в капсульном корпусе | Ith | A | 250 |
| AC-3 | |||
| Расчетный рабочий ток | |||
| открытый, 3-полюсный, 50 - 60 Гц | |||
| 220 B 230 B | Ie | A | 95 |
| 240 В | Ie | A | 95 |
| 380 B 400 B | Ie | A | 95 |
| 415 В | Ie | A | 95 |
| 440 В | Ie | A | 95 |
| 500 В | Ie | A | 95 |
| 660 B 690 B | Ie | A | 80 |
| 380 B 400 B | Ie | A | 95 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 30 |
| 240 В | P | кВт | 32 |
| 380 B 400 B | P | кВт | 45 |
| 415 В | P | кВт | 57 |
| 440 В | P | кВт | 60 |
| 500 В | P | кВт | 70 |
| 660 B 690 B | P | кВт | 75 |
| AC-4 | |||
| открытый, 3-полюсный, 50 - 60 Гц | |||
| 220 B 230 B | Ie | A | 50 |
| 240 В | Ie | A | 50 |
| 380 B 400 B | Ie | A | 50 |
| 415 В | Ie | A | 50 |
| 440 В | Ie | A | 50 |
| 500 В | Ie | A | 50 |
| 660 B 690 B | Ie | A | 37 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 16 |
| 240 В | P | кВт | 17 |
| 380 B 400 B | P | кВт | 26 |
| 415 В | P | кВт | 30 |
| 440 В | P | кВт | 32 |
| 500 В | P | кВт | 36 |
| 660 B 690 B | P | кВт | 35 |
| постоянное напряжение | |||
| Расчетный рабочий ток Ie открытый | |||
| DC-1 | |||
| 60 В | Ie | A | 110 |
| 110 В | Ie | A | 110 |
| 220 В | Ie | A | 70 |
| 440 В | Ie | A | 4.5 |
| DC-3 | |||
| 60 В | Ie | A | 110 |
| 110 В | Ie | A | 110 |
| 220 В | Ie | A | 35 |
| 440 В | Ie | A | 1 |
| DC-5 | |||
| 60 В | Ie | A | 110 |
| 110 В | Ie | A | 110 |
| 220 В | Ie | A | 35 |
| 440 В | Ie | A | 1 |
| Электрические тепловые потери | |||
| 3-полюсн., при Ith | W | 18.9 | |
| Электрические тепловые потери при Ieсогласно AC-3/400 V | W | 12.6 | |
| Сопротивление на полюс | мОм | 0.6 | |
| Механические приводы | |||
| Безопасность по напряжению | x Uc | ||
| Работа от перем. тока | втягивание | x Uc | 0.8 - 1.1 |
| Работа от перем. тока | Отпускание | x Uc | 0.3 - 0.6 |
| Управляется постоянным током DC | втягивание | x Uc | 0.7 - 1.2 |
| Управляется постоянным током DC | Отпускание | x Uc | 0.15 - 0.6 |
| Примечание | минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока | ||
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
| 50 Гц | втягивание | VA | 310 |
| 50 Гц | Удержание | VA | 26 |
| 50 Гц | Удержание | W | 5.8 |
| 60 Гц | втягивание | VA | 345 |
| 60 Гц | Удержание | VA | 30 |
| 60 Гц | Удержание | W | 7.1 |
| 50/60 Гц | втягивание | VA | 372 328 |
| 50/60 Гц | Удержание | VA | 37.1 22.6 |
| 50/60 Гц | Удержание | W | 7.5 6.1 |
| Управляется постоянным током DC | втягивание | W | 90 |
| Управляется постоянным током DC | Удержание | W | 1,3 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения при 100 % Uc(рекомендуемые значения) | |||
| Цепи главного тока | |||
| Работа от перем. тока | |||
| Задержка замыкания | мс | 14 - 20 | |
| Время открытия | мс | 9 - 14 | |
| Управляется постоянным током DC | мс | ||
| Задержка замыкания | мс | 45 | |
| Время открытия | мс | 34 | |
| Время дугового разряда | мс | 15 | |
| Механический срок службы, катушка 50/60 Гц | x 106 | механический срок службы при 50 Гц примерно на 30% меньше, чем указано в разделе "Общие сведения" | |
| Электромагнитная совместимость (ЭМС) | |||
| Излучаемые радиопомехи | согласно EN 60947-1 | ||
| Иммунитет | согласно EN 60947-1 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 95 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 4.2 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 12.6 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 5.8 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 230 - 230 | |
| Rated control supply voltage Us at AC 60HZ | V | 240 - 240 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Rated operation current Ie at AC-1, 400 V | A | 130 | |
| Rated operation current Ie at AC-3, 400 V | A | 95 | |
| Rated operation power at AC-3, 400 V | kW | 45 | |
| Rated operation current Ie at AC-4, 400 V | A | 50 | |
| Rated operation power Ie at AC-4, 400 V | kW | 26 | |
| Modular version | No | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Number of normally closed contacts as main contact | 0 | ||
| Number of main contacts as normally open contact | 3 |
Апробации
| Стандарты продукта | IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking | ||
| Номер документа UL | E29096 | ||
| Номер категории контроля UL | NLDX | ||
| Номер документа CSA | 012528 | ||
| Номер класса CSA | 2411-03, 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Спроектировано специально для Северной Америки | No |
Объем дм3
2,45
дм3
Ток, А
95 А
Температура окружающей среды
- от -25 до 60 С
Ширина
159
мм
Высота
90
мм
Глубина
170
мм
Модель
DILM95(230V50HZ,240V60HZ)
Управляющее напряжение
230 В
Бренд
Eaton
Вес
2,35 кг
Производитель
Eaton (Moeller)
Страна
США
Отзывы не найдены
