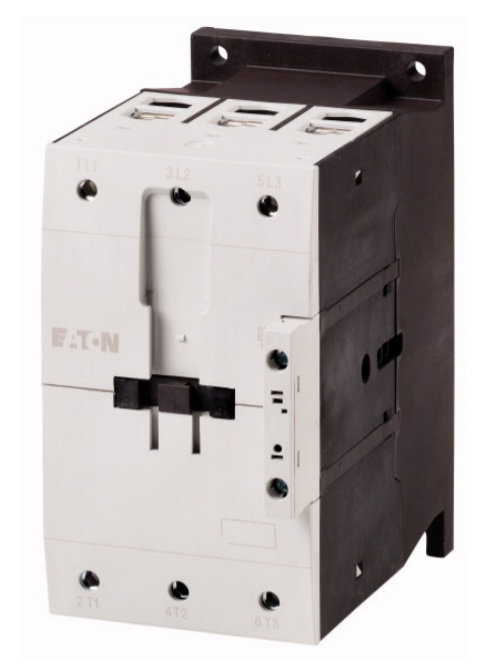

Контактор Eaton (Moeller) DILMF150(RAC24) с электронной катушкой 150А, управляющее напряжение 24В, категория применения AC-3, AC-4

10 дн.
БрендEaton СтранаСША
Доставка
Варианты оплаты

Технические характеристики

Артикул104482
Объем, дм32,448
Масса, кг2,254

Программа поставок

Ассортимент Силовые контакторы
Применение Силовой контактор для полупроводников согласно SEMI F47
Подассортимент Силовые контакторы до 150 A с электронным приводом
Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Примечание Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения Винтовые клеммы
Расчетный рабочий ток
AC-3
380 B 400 B IeA150
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith=IeA190
в капсульном корпусе IthA144
обычный термический ток, 1-полюсный
разомкнут IthA400
в капсульном корпусе IthA360
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B PкВт48
380 B 400 B PкВт75
660 B 690 B PкВт96
AC-4
220 B 230 B PкВт20
380 B 400 B PкВт33
660 B 690 B PкВт48
указания Коммутирующие элементы согласно EN 50012. Встроенная схема защиты.

Технические характеристики

Общая информация
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith =IeA190
при 50 °C Ith =IeA180
при 60 °C Ith =IeA160
в капсульном корпусе IthA144
обычный термический ток, 1-полюсный
разомкнут IthA400
в капсульном корпусе IthA360
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B IeA150
240 В IeA150
380 B 400 B IeA150
415 В IeA150
440 В IeA150
500 В IeA150
660 B 690 B IeA100
Расчетная рабочая мощность PкВт
220 B 230 B PкВт48
240 В PкВт52
380 B 400 B PкВт75
415 В PкВт91
440 В PкВт95
500 В PкВт110
660 B 690 B PкВт96
AC-4
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B IeA65
240 В IeA65
380 B 400 B IeA65
415 В IeA65
440 В IeA65
500 В IeA65
660 B 690 B IeA50
Расчетная рабочая мощность PкВт
220 B 230 B PкВт20
240 В PкВт22
380 B 400 B PкВт33
415 В PкВт39
440 В PкВт41
500 В PкВт47
660 B 690 B PкВт48
Электрические тепловые потери
3-полюсн., при Ith W46.1
Электрические тепловые потери при Ie согласно AC-3/400 V W40.5
Механические приводы
Безопасность по напряжению
Работа от перем. тока втягиваниеx Uc0.8 - 1.15
Работа от перем. тока Отпусканиеx Uc0.2 - 0.5
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
электронный привод втягиваниеVA180
электронный привод УдержаниеVA3.1
электронный привод УдержаниеW2.1
Продолжительность включения % продолжительность включения100
Время переключения
Задержка замыкания мс40
Время открытия мс40
-подходит после SEMI F47
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи согласно EN 60947-1
Иммунитет согласно EN 60947-1
другие технические характеристики
как силовой контактор DIL M150

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA150
Потеря мощности на полюс, в зависимости от тока sub>,vidW10.7
Потеря мощности оборудования, в зависимости от тока sub>,vidW32.1
Статическая потеря мощности, не зависит от тока sub>,vsW2.3
Способность отдавать потери мощности sub>,veW0
Мин. рабочая температура °C-25
Макс. рабочая температура °C60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ V24 - 24
Rated control supply voltage Us at AC 60HZ V24 - 24
Rated control supply voltage Us at DC V0 - 0
Voltage type for actuating AC
Rated operation current Ie at AC-1, 400 V A160
Rated operation current Ie at AC-3, 400 V A150
Rated operation power at AC-3, 400 V kW75
Rated operation current Ie at AC-4, 400 V A65
Rated operation power Ie at AC-4, 400 V kW33
Modular version No
Number of auxiliary contacts as normally open contact 0
Number of auxiliary contacts as normally closed contact 0
Type of electrical connection of main circuit Screw connection
Number of normally closed contacts as main contact 0
Number of main contacts as normally open contact 3

Апробации

Product Standards IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking
UL File No. E29096
UL Category Control No. NLDX
CSA File No. 012528
CSA Class No. 2411-03, 3211-04
North America Certification UL listed, CSA certified
Specially designed for North America No

Характеристики

Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсных Рабочая характеристика Не индуктивная или слабо индуктивная нагрузка Электрическое краткое обозначение Включение: 1 x расчетный рабочий ток Выключение: 1 x расчетный рабочий ток Категория применения 100 % AC-1 Типичные случаи применения Электрический нагрев

Размеры

Силовые контакторы со вспомогательным контактным модулем
боковое расстояние от заземлённых деталей: 10 мм
Объем дм3
2,45 дм3
Ток, А
150 А
Температура окружающей среды
  • от -25 до 60 С
Модель
DILMF150(RAC24)
Управляющее напряжение
24 В
Бренд
Eaton
Вес
2,25 кг
Производитель
Eaton (Moeller)
Страна
США
