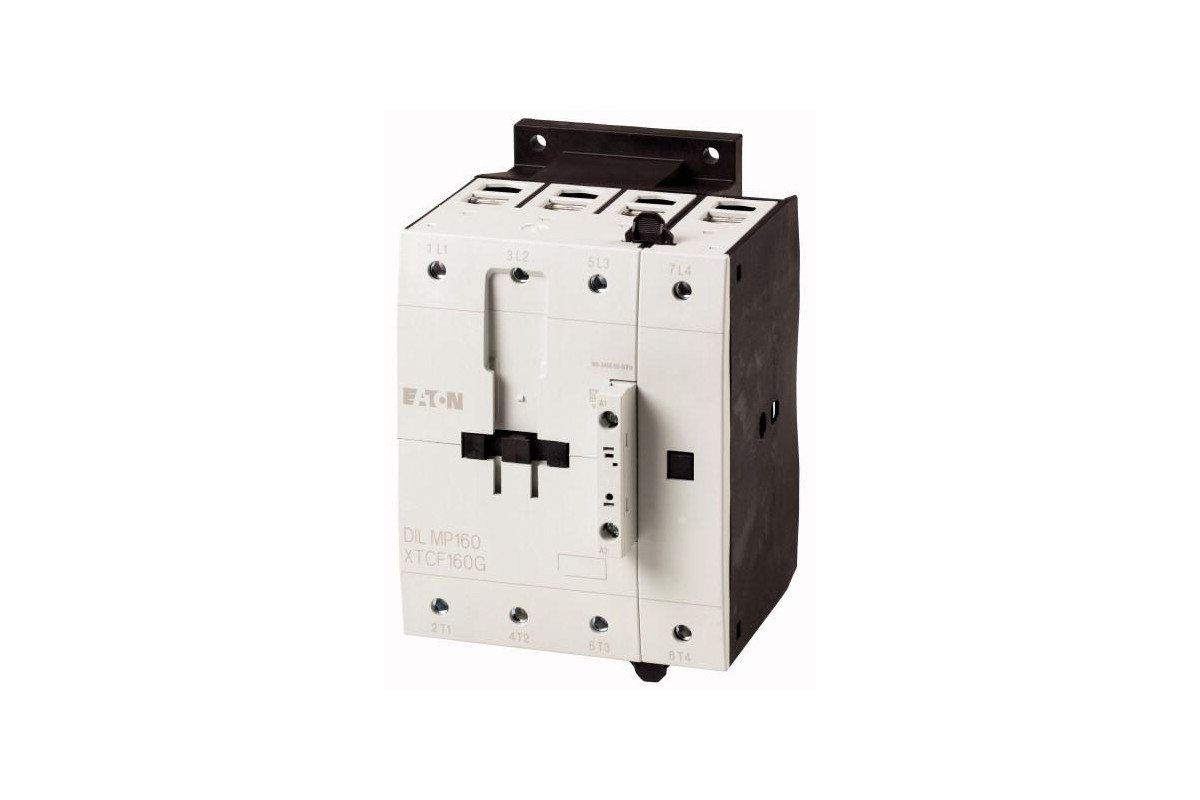

Контактор Eaton (Moeller) DILMP125(RAC120) 125А, 4 полюса, управляющее напряжение 100-120В (AC), категория применения AC1
109903
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 109903 |
| Объем, дм3 | 3,318 |
| Масса, кг | 2,85 |
Программа поставок
| Ассортимент | Силовые контакторы | ||
| Применение | Силовой контактор для 4-полюсных потребителей | ||
| Подассортимент | Силовые контакторы до 200 A, 4-полюсн. | ||
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы | ||
| Техника присоединения | Винтовые клеммы | ||
| Полюсы | 4-полюсн. | ||
| Расчетный рабочий ток | |||
| AC-1 | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| при 40 °C | Ith =Ie | A | 125 |
| при 50 °C | Ith =Ie | A | 116 |
| при 60 °C | Ith =Ie | A | 108 |
| Применяемое для | DILM150-XHI(A)(V) DILM1000-XHI(V) | ||
| Управляющее напряжение | RAC 120: 100 - 120 V 50/60 Hz | ||
| Род тока: перем. ток/пост. ток | Питание перем. тока | ||
| указания | Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления. |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 10 |
| Управляется постоянным током DC | Переключения | x 106 | 10 |
| Частота коммутаций, механическая | |||
| Работа от перем. тока | Переключения/ч | 3600 | |
| Управляется постоянным током DC | Переключения/ч | 3600 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +60 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| Хранение | °C | - 40 - 80 | |
| установочное положение | |||
| Удароустойчивость (IEC/EN 60068-2-27) | |||
| Импульс полусинуса 10 мс | |||
| Цепи главного тока | |||
| Замыкающие контакты | g | 10 | |
| Вспомогательные блок-контакты | |||
| Замыкающие контакты | g | 7 | |
| Размыкающие контакты | g | 5 | |
| Класс защиты | IP00 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Поперечные сечения соединения главного провода | |||
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (10 - 95) 2 x (10 - 70) | |
| многожильный | мм2 | 1 x (16 - 120) 2 x (16 - 95) | |
| одно- или многожильные | AWG | 8 - 3/0 | |
| Плоский провод | Количество сегментов x ширина x толщина | мм | 2 x (6 x 16 x 0,8) |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 4) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| одно- или многожильные | AWG | 18 - 14 | |
| Соединительный винт главного провода | M10 | ||
| Начальный пусковой момент | Нм | 14 | |
| Соединительный винт вспомогательного провода | M3,5 | ||
| Начальный пусковой момент | Нм | 1,2 | |
| Инструменты | |||
| Главный провод | |||
| внутренний шестигранник | SW | мм | 5 |
| Кабели системы управления | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 0,8 x 5,5 1 x 6 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Безопасное разъединение согласно EN 61140 | |||
| между катушкой и контактами | В перем. тока | 440 | |
| между контактами | В перем. тока | 440 | |
| Включающая способность (cos ?) | до 690 В | A | 1120 согласно IEC/EN 60947 |
| Отключающая способность | |||
| 220 B 230 B | A | 800 | |
| 380 B 400 B | A | 800 | |
| 500 В | A | 800 | |
| 660 B 690 B | A | 650 | |
| стойкость к коротким замыканиям | |||
| защита от короткого замыкания, макс. предохранитель | |||
| Тип координации 2 | |||
| 400 В | gG/gL 500 В | A | 160 |
| 690 В | gG/gL 690 В | A | 160 |
| Тип координации "1" | |||
| 400 В | gG/gL 500 В | A | 250 |
| 690 В | gG/gL 690 В | A | 200 |
| Переменное напряжение | |||
| AC-1 | |||
| Расчетный рабочий ток | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 125 |
| при 50 °C | Ith =Ie | A | 116 |
| при 60 °C | Ith =Ie | A | 108 |
| в капсульном корпусе | Ith | A | 100 |
| обычный термический ток, 1-полюсный | |||
| разомкнут | Ith | A | 325 |
| в капсульном корпусе | Ith | A | 292 |
| AC-3 | |||
| Расчетный рабочий ток | |||
| открытый, 3-полюсный, 50 - 60 Гц | |||
| 220 B 230 B | Ie | A | 80 |
| 240 В | Ie | A | 80 |
| 380 B 400 B | Ie | A | 80 |
| 415 В | Ie | A | 80 |
| 440 В | Ie | A | 80 |
| 500 В | Ie | A | 80 |
| 660 B 690 B | Ie | A | 65 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 25 |
| 240 В | P | кВт | 27.5 |
| 380 B 400 B | P | кВт | 37 |
| 415 В | P | кВт | 48 |
| 440 В | P | кВт | 51 |
| 500 В | P | кВт | 58 |
| 660 B 690 B | P | кВт | 63 |
| постоянное напряжение | |||
| Расчетный рабочий ток Ie открытый | |||
| DC-1 | |||
| 60 В | Ie | A | 125 |
| 110 В | Ie | A | 125 |
| 220 В | Ie | A | 125 |
| 440 В | Ie | A | 10 |
| DC-3 | |||
| 60 В | Ie | A | 125 |
| 110 В | Ie | A | 125 |
| 220 В | Ie | A | 125 |
| 440 В | Ie | A | 9 |
| DC-5 | |||
| 60 В | Ie | A | 125 |
| 110 В | Ie | A | 125 |
| 220 В | Ie | A | 100 |
| 440 В | Ie | A | 8 |
| Электрические тепловые потери | |||
| 3-полюсн., при Ith | W | 29 | |
| Сопротивление на полюс | мОм | 0.6 | |
| Механические приводы | |||
| Безопасность по напряжению | |||
| Работа от перем. тока, 50 Гц | втягивание | x Uc | 0.8 - 1.1 |
| Работа от перем. тока, 50/60 Гц | x Uc | 0.8 - 1.1 | |
| Работа от перем. тока | Отпускание | x Uc | 0.4 - 0.6 |
| Управляется постоянным током DC | втягивание | x Uc | 0.7 - 1.2 |
| Управляется постоянным током DC | Отпускание | x Uc | 0.2 - 0.6 |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
| Работа от перем. тока, 50/60 Гц | втягивание | VA | 180 |
| Работа от перем. тока, 50/60 Гц | втягивание | W | 150 |
| Работа от перем. тока, 50/60 Гц | Удержание | VA | 3.1 |
| Работа от перем. тока, 50/60 Гц | Удержание | W | 2.1 |
| Управляется постоянным током DC | втягивание | W | 149 |
| Управляется постоянным током DC | Удержание | W | 2,1 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Время переключения 100 % UC (рекомендуемые значения) | |||
| Цепи главного тока | |||
| Работа от перем. тока | |||
| Задержка замыкания | мс | 28 - 33 | |
| Время открытия | мс | 35 - 41 | |
| Управляется постоянным током DC | мс | ||
| Задержка замыкания | мс | 35 | |
| Время открытия | мс | 30 | |
| Время дугового разряда | мс | 15 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 125 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 7.4 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 22.2 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 2.3 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 100 - 120 | |
| Rated control supply voltage Us at AC 60HZ | V | 100 - 120 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Rated operation current Ie at AC-1, 400 V | A | 125 | |
| Rated operation current Ie at AC-3, 400 V | A | 80 | |
| Rated operation power at AC-3, 400 V | kW | 37 | |
| Rated operation current Ie at AC-4, 400 V | A | 115 | |
| Rated operation power Ie at AC-4, 400 V | kW | 28 | |
| Modular version | No | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Number of normally closed contacts as main contact | 0 | ||
| Number of main contacts as normally open contact | 4 |
Апробации
| Product Standards | IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2411-03, 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Характеристики
| 1: Модули вспомогательных контактов 2: Схема защиты |
| Условия переключения для 4-полюсных потребителей без двигателя Рабочая характеристика Не индуктивная или слабо индуктивная нагрузка Электрическое краткое обозначение Включение: 1 x расчетный рабочий ток Выключение: 1 x расчетный рабочий ток Категория применения 100 % AC-1 Типичные случаи применения Электрический нагрев |
Размеры
| Контакторы |
| боковое расстояние от заземлённых деталей: 10 мм |
| DILMP125 DILMP160 DILMP200 |
Объем дм3
3,32
дм3
Ток, А
125 А
Температура окружающей среды
- от -25 до 60 С
Модель
DILMP125(RAC120)
Управляющее напряжение
100-120 В
Бренд
Eaton
Вес
2,85 кг
Производитель
Eaton (Moeller)
Страна
США
