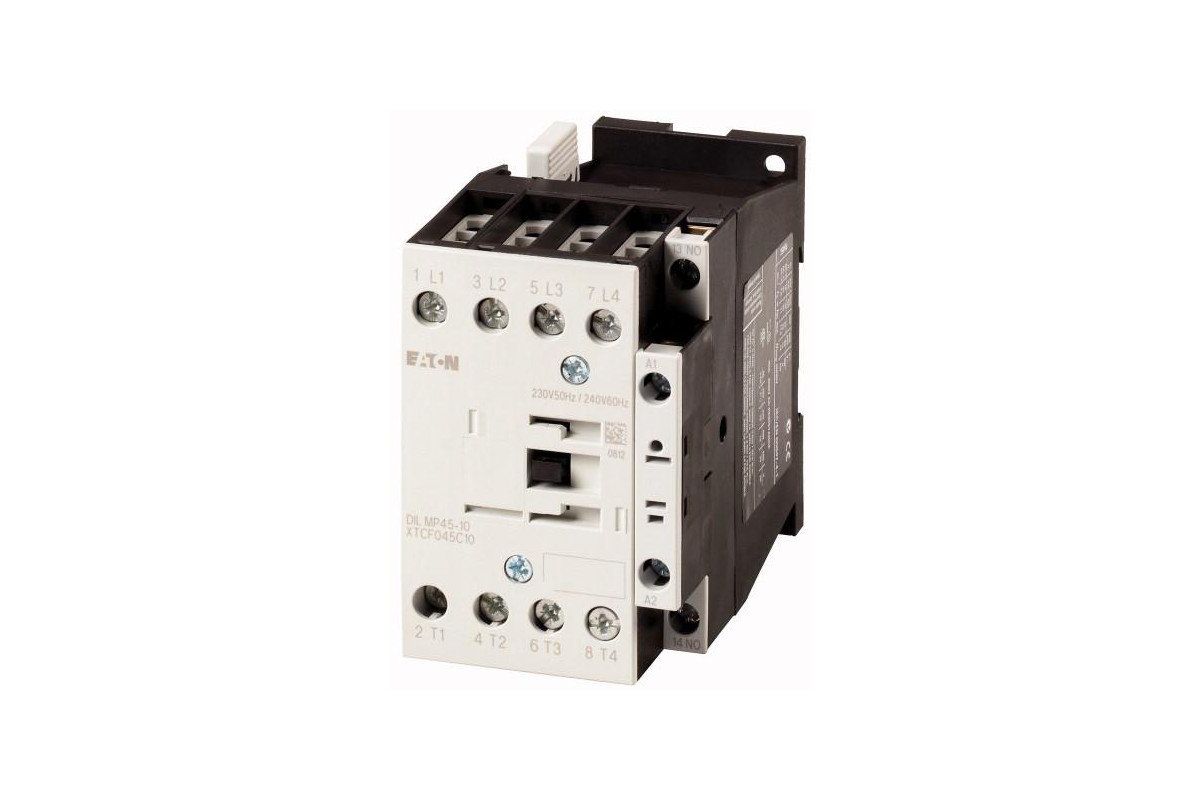

Контактор Eaton (Moeller) DILMP45-10(230V50HZ,240V60HZ) 45 А, управляющее напряжение 230В (АС), 4 полюса, категория применения AC-3, AC-4

5 339.00
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаСША

Программа поставок

Ассортимент Силовые контакторы
Применение Силовой контактор для 4-полюсных потребителей
Подассортимент Силовые контакторы до 200 A, 4-полюсн.
Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Техника присоединения Винтовые клеммы
Полюсы 4-полюсн.
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
при 40 °C Ith =IeA45
при 50 °C Ith =IeA41
при 60 °C Ith =IeA39
Применяемое для DILM32-XHI(C) DILA-XHI(V)(C)
Управляющее напряжение 230 V 50 Hz, 240 V 60 Hz
Род тока: перем. ток/пост. ток Питание перем. тока
указания Коммутирующие элементы согласно EN 50012.

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока Переключенияx 10610
Управляется постоянным током DC Переключенияx 10610
Частота коммутаций, механическая
Работа от перем. тока Переключения/ч 5000
Управляется постоянным током DC Переключения/ч 5000
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут °C-25 - +60
в капсульном корпусе °C- 25 - 40
Хранение °C- 40 - 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты g10
Вспомогательные блок-контакты
Замыкающие контакты g7
Размыкающие контакты g5
Класс защиты IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
Поперечные сечения соединения главного провода
одножильный мм21 x (0,75 - 16) 2 x (0,75 - 10)
тонкопроволочный с оконечной муфтой мм21 x (0,75 - 16) 2 x (0,75 - 10)
многожильный мм21 x 16
одно- или многожильные AWG18 - 6
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный мм21 x (0,75 - 4) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой мм21 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные AWG18 - 14
Соединительный винт главного провода M5
Начальный пусковой момент Нм3
Соединительный винт вспомогательного провода M3,5
Начальный пусковой момент Нм1,2
Инструменты
Главный провод
Отвертка с профилем Pozidriv Размер2
Стандартная отвёртка мм0.8 x 5.5 1 x 6
Кабели системы управления
Отвертка с профилем Pozidriv Размер2
Стандартная отвёртка мм0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу UimpВ перем. тока8000
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции UiВ перем. тока690
Номинальное напряжение UeВ перем. тока690
Безопасное разъединение согласно EN 61140
между катушкой и контактами В перем. тока440
между контактами В перем. тока440
Включающая способность (cos ?) до 690 ВA350 согласно IEC/EN 60947
Отключающая способность
220 B 230 B A250
380 B 400 B A250
500 В A250
660 B 690 B A144
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В gG/gL 500 ВA35
690 В gG/gL 690 ВA35
Тип координации "1"
400 В gG/gL 500 ВA100
690 В gG/gL 690 ВA50
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith =IeA45
при 50 °C Ith =IeA41
при 60 °C Ith =IeA39
в капсульном корпусе IthA36
обычный термический ток, 1-полюсный
разомкнут IthA117
в капсульном корпусе IthA105
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B IeA25
240 В IeA25
380 B 400 B IeA25
415 В IeA25
440 В IeA25
500 В IeA25
660 B 690 B IeA15
Расчетная рабочая мощность PкВт
220 B 230 B PкВт7.5
240 В PкВт8.5
380 B 400 B PкВт11
415 В PкВт14.5
440 В PкВт15.5
500 В PкВт17.5
660 B 690 B PкВт14
постоянное напряжение
Расчетный рабочий ток Ie открытый
DC-1
60 В IeA45
110 В IeA45
220 В IeA45
440 В IeA3
DC-3
60 В IeA45
110 В IeA45
220 В IeA45
440 В IeA3
DC-5
60 В IeA45
110 В IeA32
220 В IeA22
440 В IeA3
Электрические тепловые потери
3-полюсн., при Ith W12
Сопротивление на полюс мОм1.5
Механические приводы
Безопасность по напряжению
Работа от перем. тока, 50 Гц втягиваниеx Uc0.8 - 1.1
Работа от перем. тока, 50/60 Гц x Uc0.85 - 1.1
Работа от перем. тока Отпусканиеx Uc0.4 - 0.6
Управляется постоянным током DC втягиваниеx Uc0.7 - 1.2
Управляется постоянным током DC Отпусканиеx Uc0.2 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
Работа от перем. тока, 50/60 Гц втягиваниеVA50
Работа от перем. тока, 50/60 Гц втягиваниеW40
Работа от перем. тока, 50/60 Гц УдержаниеVA8
Работа от перем. тока, 50/60 Гц УдержаниеW2.4
Управляется постоянным током DC втягиваниеW12
Управляется постоянным током DC УдержаниеW0,5
Продолжительность включения % продолжительность включения100
Время переключения 100 % UC (рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания мс16 - 22
Время открытия мс8 - 14
Управляется постоянным током DC мс
Задержка замыкания мс47
Время открытия мс30
Время дугового разряда мс10

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA45
Потеря мощности на полюс, в зависимости от тока sub>,vidW4.4
Потеря мощности оборудования, в зависимости от тока sub>,vidW13.2
Статическая потеря мощности, не зависит от тока sub>,vsW2.1
Способность отдавать потери мощности sub>,veW0
Мин. рабочая температура °C-25
Макс. рабочая температура °C60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ V230 - 230
Rated control supply voltage Us at AC 60HZ V240 - 240
Rated control supply voltage Us at DC V0 - 0
Voltage type for actuating AC
Rated operation current Ie at AC-1, 400 V A45
Rated operation current Ie at AC-3, 400 V A25
Rated operation power at AC-3, 400 V kW11
Rated operation current Ie at AC-4, 400 V A15
Rated operation power Ie at AC-4, 400 V kW7
Modular version No
Number of auxiliary contacts as normally open contact 1
Number of auxiliary contacts as normally closed contact 0
Type of electrical connection of main circuit Screw connection
Number of normally closed contacts as main contact 0
Number of main contacts as normally open contact 4

Апробации

Product Standards IEC/EN 60947-4-1, UL 60947-4-1, CSA - C22.2 No. 60947-4-1-14, CE marking
UL File No. E29096
UL Category Control No. NLDX
CSA File No. 012528
CSA Class No. 2411-03, 3211-04
North America Certification UL listed, CSA certified
Specially designed for North America No
Объем дм3
0,48 дм3
Ток, А
45 А
Температура окружающей среды
  • от -25 до 60 С
Количество полюсов
  • 4
Модель
DILMP45-10(230V50HZ,240V60HZ)
Управляющее напряжение
230 В
Бренд
Eaton
Вес
0,51 кг
Производитель
Eaton (Moeller)
Страна
США
