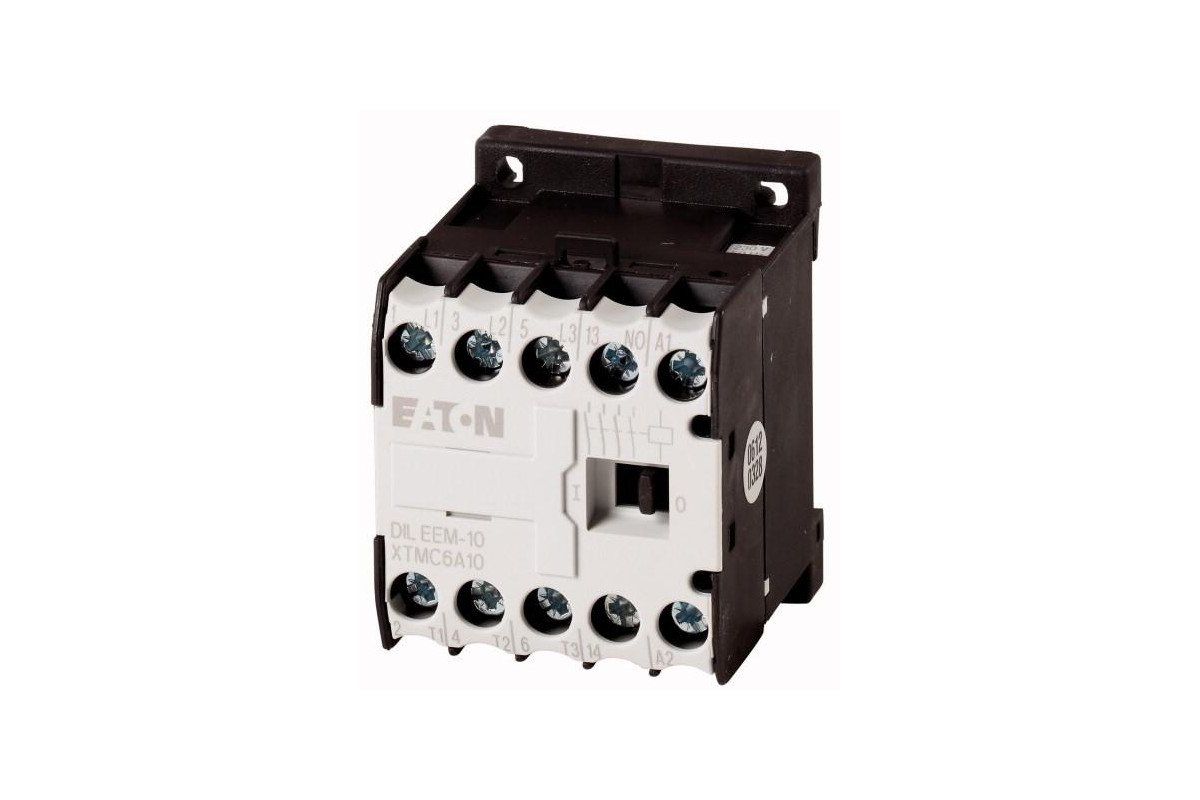

Мини-Контактор Eaton (Moeller)DILEEM-10-G(24VDC), 6.6 А, 1НО, 24 В DC

1 288.00
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаСША

Технические характеристики

Артикул51643
Объем, дм30,136
Масса, кг0,216

Программа поставок

Ассортимент Силовые контакторы
Применение Мини-контактор для двигателей и омических нагрузок
Подассортимент Силовые контакторы DILEEM
Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Примечание Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения Винтовые клеммы
Описание с вспомогательным контактом
Полюсы 3-полюсн.
Расчетный рабочий ток
AC-3
380 B 400 B IeA6.6
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith=IeA22
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B PкВт1.5
380 B 400 B PкВт3
660 B 690 B PкВт3
AC-4
220 B 230 B PкВт1.1
380 B 400 B PкВт2.2
660 B 690 B PкВт2.2
Назначение контактов
Замык. = замыкающий контакт 1 замык
Применяемое для DILEM DILE
Управляющее напряжение 24 V DC
Род тока: перем. ток/пост. ток Питание пост. тока

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 60947, VDE 0660, CSA, UL
Механический срок службы Переключенияx 10620
максимальная частота коммутаций
механический S/h9000
электрический (силовые контакторы без реле перегрузки) Переключения/ч см. характеристики
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут °C-25 - +50
в капсульном корпусе °C- 25 - 40
установочное положение любое, кроме вертикального с клеммами A1/A2 снизу
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Основное устройство без вспомогательного контактного модуля
Цепи главного тока, замыкающие контакты g10
Вспомогательные блок-контакты размыкающий контакт/замыкающий контакт g10 / 8
Основное устройство со вспомогательным контактным модулем
Цепи главного тока, замыкающие контакты g
Замыкающие контакты g10
Вспомогательные блок-контакты замыкающий контакт/размыкающий контакт g20 / 20
Класс защиты IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
Вес кг0.17
Поперечные сечения соединения линий главного и вспомогательного тока
Винтовые клеммы
одножильный мм21 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой мм21 x (0,75 - 1,5) 2 x (0,75 - 1,5)
одно- или многожильные AWG18 - 14
Соединительный винт M3,5
Отвертка с профилем Pozidriv Размер2
Стандартная отвёртка мм0.8 x 5.5 1 x 6
макс. начальный пусковой момент Нм1.2
Цепи главного тока
Номинальная устойчивость к импульсу UimpВ перем. тока6000
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции UiВ перем. тока690
Номинальное напряжение UeВ перем. тока690
Безопасное разъединение согласно EN 61140
между катушкой и контактами В перем. тока300
между контактами В перем. тока300
Включающая способность (cos ? по IEC/EN 60947) A110
Отключающая способность
220 B 230 B A90
380 B 400 B A90
500 В A64
660 B 690 B A42
защита от короткого замыкания, макс. предохранитель
Тип координации 2 gL/gGA10
Тип координации 1 gL/gGA20
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith =IeA22
при 50 °C Ith =IeA20
при 55 °C Ith =IeA19
в капсульном корпусе IthA16
Примечание При максимально допустимой температуре окружающей среды.
обычный термический ток, 1-полюсный
Примечание При максимально допустимой температуре окружающей среды.
разомкнут IthA50
в капсульном корпусе IthA40
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
Примечание При максимально допустимой температуре окружающей среды.
220 B 230 B IeA6.6
240 В IeA6.6
380 B 400 B IeA6.6
415 В IeA6.6
440 В IeA6.6
500 В IeA5
660 B 690 B IeA3.5
Расчетная рабочая мощность PкВт
220 B 230 B PкВт1.5
240 В PкВт1.8
380 B 400 B PкВт3
415 В PкВт3.1
440 В PкВт3.3
500 В PкВт3
660 B 690 B PкВт3
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
Примечание При максимально допустимой температуре окружающей среды.
220 B 230 B IeA5
240 В IeA5
380 B 400 B IeA5
415 В IeA5
440 В IeA5
500 В IeA3.7
660 B 690 B IeA2.9
Расчетная рабочая мощность PкВт
220 B 230 B PкВт1.1
240 В PкВт1.3
380 B 400 B PкВт2.2
415 В PкВт2.3
440 В PкВт2.4
500 В PкВт2.2
660 B 690 B PкВт2.2
постоянное напряжение
Расчетный рабочий ток открытый
DC-1
12 В IeA20
24 В IeA20
60 В IeA20
110 В IeA20
220 В IeA20
DC-3
12 В IeA6
24 В IeA6
60 В IeA3
110 В IeA2
DC-5
12 В IeA1.8
24 В IeA1.8
60 В IeA1.8
110 В IeA1.8
220 В IeA0.2
Электрические тепловые потери (3- или 4-полюсный)
при Ith W3.5
при Ie согласно AC-3/400 В W0.7
Механические приводы
Безопасность по напряжению
Управляется постоянным током DC
Напряжение натяжения 0.8 1.1
потребляемая мощность
Питание пост. тока
Потребляемая мощность при затягивании = удержании VA/W2.6
Примечание Чистое постоянное напряжение или трёхфазная мостовая схема
Продолжительность включения % продолжительность включения100
Время переключения при 100 % Uc
Замыкающие контакты мс
Задержка замыкания мс
Задержка замыкания мин. мс26
Задержка замыкания макс. мс35
Время открытия мс
Время открытия мин. мс15
Время открытия макс. мс25
Задержка замыкания со вспомогательным контактом верхней установки мсмакс. 70
Реверсивные контакторы
Время переключения при 110 % Uc
Время переключения мин мс40
Время переключения макс. мс50
Время дугового разряда при 690 В перем. тока мсмакс. 12
Вспомогательный контакт
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта да
Номинальная устойчивость к импульсу UimpВ перем. тока6000
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции UiВ перем. тока690
Номинальное напряжение UeВ перем. тока600
Безопасное разъединение согласно EN 61140
между катушкой и вспомогательными контактами В перем. тока300
Между вспомогательными контактами В перем. тока300
Расчетный рабочий ток
AC-15
220 B 240 B IeA6
380 B 415 B IeA3
500 В IeA1.5
Контакты в серии: A
1 24 ВA2.5
2 60 ВA2.5
3 100 ВA1.5
3 220 ВA0.5
Обычный термический ток IthA10
Надёжность контакта Частота отказов?<,10-8, <, один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА)
Срок службы компонента при Ue = 240 В
AC-15 Переключенияx 1060.2
Пост. ток (DC)
L/R = 50 мс: 2 контакта в серии при Ie = 0,5 A Переключенияx 1060.15
Примечание Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Стойкость к коротким замыканиям без сваривания
устройство защиты от максимальных перегрузок
только защита от короткого замыкания PKZM0-4
защита от короткого замыкания, макс. предохранитель
500 В A gG/gL6
500 В A безынерционный10
Электрические тепловые потери при нагрузке с Ith на контакт W0.3

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA6.6
Потеря мощности на полюс, в зависимости от тока sub>,vidW0.2
Потеря мощности оборудования, в зависимости от тока sub>,vidW0.6
Статическая потеря мощности, не зависит от тока sub>,vsW2.3
Способность отдавать потери мощности sub>,veW0
Мин. рабочая температура °C-25
Макс. рабочая температура °C50
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ V0 - 0
Rated control supply voltage Us at AC 60HZ V0 - 0
Rated control supply voltage Us at DC V24 - 24
Voltage type for actuating DC
Rated operation current Ie at AC-1, 400 V A22
Rated operation current Ie at AC-3, 400 V A6.6
Rated operation power at AC-3, 400 V kW3
Rated operation current Ie at AC-4, 400 V A5
Rated operation power Ie at AC-4, 400 V kW2.2
Modular version No
Number of auxiliary contacts as normally open contact 1
Number of auxiliary contacts as normally closed contact 0
Type of electrical connection of main circuit Screw connection
Number of normally closed contacts as main contact 0
Number of main contacts as normally open contact 3

Апробации

Product Standards IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking
UL File No. E29096
UL Category Control No. NLDX
CSA File No. 012528
CSA Class No. 3211-04
North America Certification UL listed, CSA certified
Specially designed for North America No

Характеристики

1: Реле защиты электродвигателей 2: Схема защиты 3: Модули вспомогательных контактов Корпус полностью изолирован
Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсных Рабочая характеристика Не индуктивная или слабо индуктивная нагрузка Электрическое краткое обозначение Включение: 1 x расчётный рабочий ток Выключение: 1 x расчетный ток категория применения 100 % AC-1 Типичные случаи применения Электрический нагрев
Кратковременное включение 3-полюсное Пауза между двумя приложениями нагрузки: 15 минут

Размеры

2DILE- + MVDILE + DILE 2DILE--G + MVDILE + DILE
Объем дм3
0,14 дм3
Ток, А
6,6 А
Температура окружающей среды
  • от -25 до 50 С
Модель
DILEEM-10-G(24VDC)
Управляющее напряжение
24 В
Бренд
Eaton
Вес
0,22 кг
Производитель
Eaton (Moeller)
Страна
США
