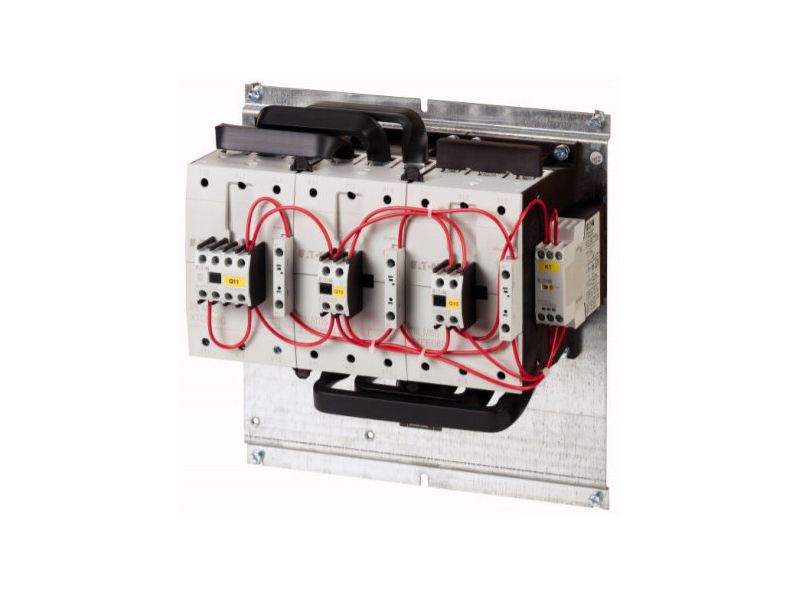

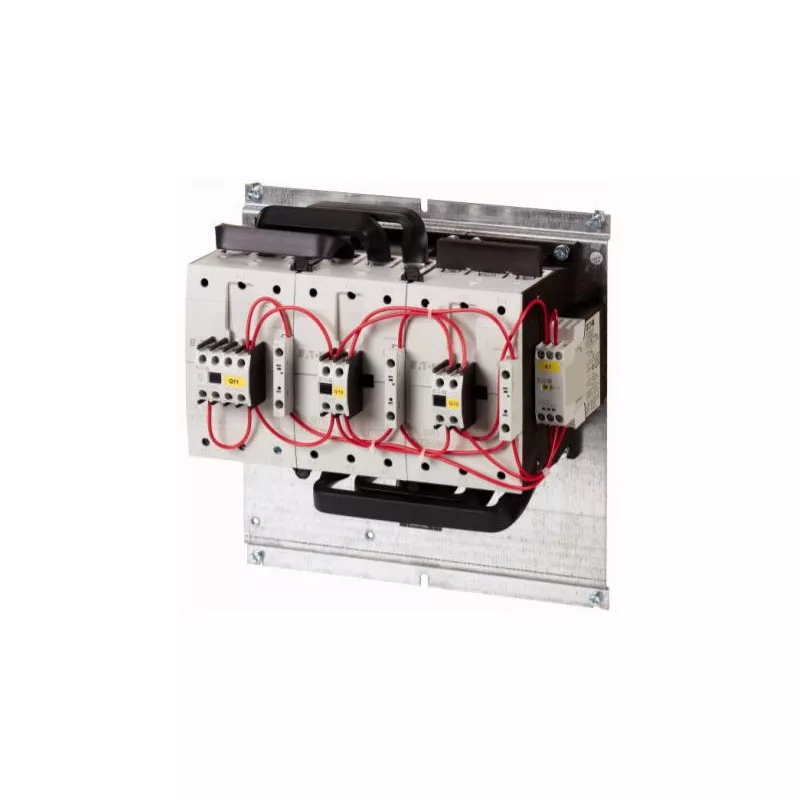

Пусковая комбинация звезда-треугольник SDAINLM260(230V50HZ,240V60HZ), 260А, управляющее напряжение 230В (AC)
101031
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 101031 |
| Объем, дм3 | 17,698 |
| Масса, кг | 6,932 |
Программа поставок
| Ассортимент | Комбинации контакторов | ||
| Применение | Комбинации контакторов для запуска двигателя в режиме звезда-треугольник | ||
| Принадлежности | сборка звезда-треугольник SDAINL | ||
| Категория применения | AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы | ||
| Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
| Описание | Частота коммутаций: макс. 30 включений в час | ||
| Расчетный рабочий ток | |||
| AC-3 | |||
| 380 B 400 B | Ie | A | 260 |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
| AC-3 | |||
| 220 B 230 B | P | кВт | 75 |
| 380 B 400 B | P | кВт | 132 |
| 500 В | P | кВт | 160 |
| 660 B 690 B | P | кВт | 160 |
| макс. время переключения | с | 20 | |
| Управляющее напряжение | 230 V 50 Hz, 240 V 60 Hz | ||
| Род тока: перем. ток/пост. ток | Питание перем. тока | ||
| Отдельные компоненты комбинации | |||
| Сетевой контактор Q11 | Тип | DILM150 + DILM150-XHI31 | |
| Контактор для соединения треугольником Q15 | Тип | DILM150 + DILM150-XHI11 | |
| Контактор для соединения звездой Q13 | Тип | DILM95 + DILM150-XHI11 | |
| Реле времени K1 | Тип | ETR4-51 | |
| свободные вспомогательные контакты |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 260 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 26.3 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 78.8 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 6.6 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Combination of contactors (EC000010) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Combination of contactor (ecl@ss8.1-27-37-10-09 [AGZ572011]) | |||
| Function | Star-delta contactor | ||
| Rated control supply voltage Us at AC 50HZ | V | 230 - 230 | |
| Rated control supply voltage Us at AC 60HZ | V | 240 - 240 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Rated operation current Ie at AC-3, 400 V | A | 260 | |
| Rated operation power at AC-3, 400 V | kW | 132 | |
| Type of electrical connection of main circuit | Screw connection | ||
| Degree of protection (IP) | IP00 |
Объем дм3
17,7
дм3
Ток, А
260 А
Модель
SDAINLM260(230V50HZ,240V60HZ)
Управляющее напряжение
230 В
Бренд
Eaton
Вес
6,93 кг
Производитель
Eaton (Moeller)
