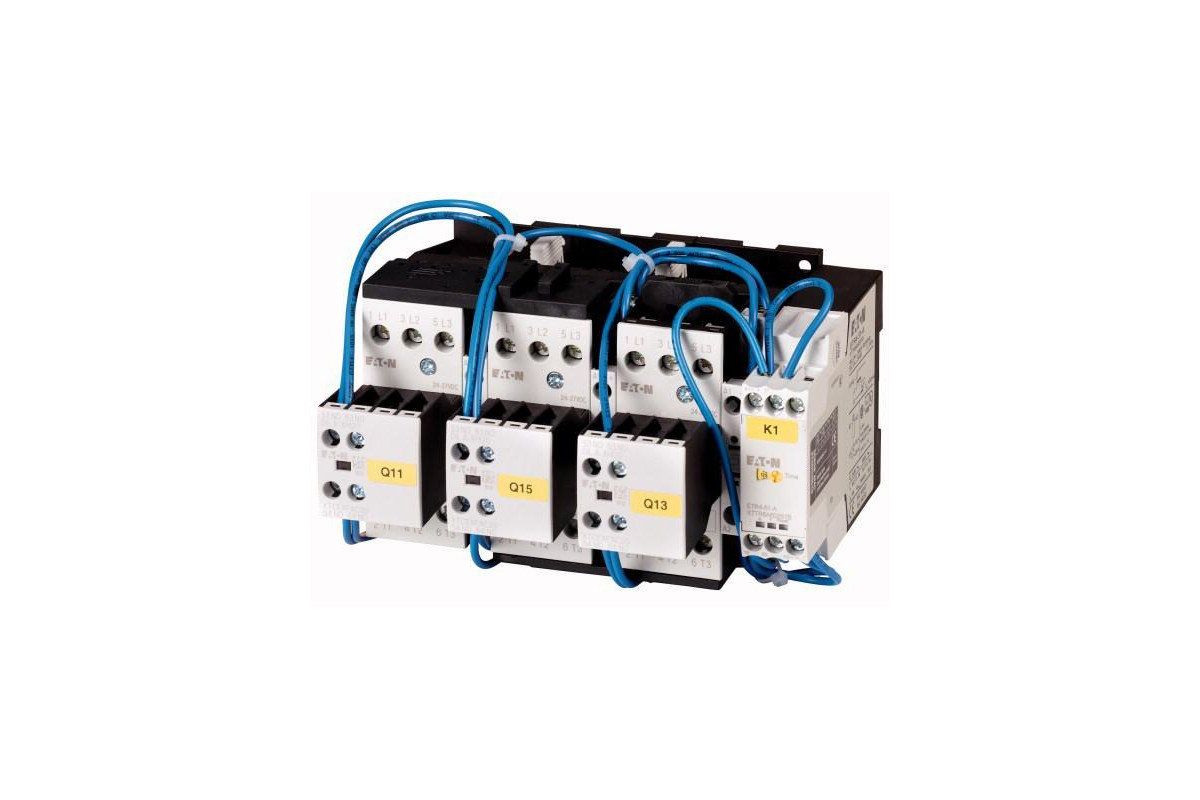

Пусковая комбинация звезда-треугольник SDAINLM30(RDC24) 30А, управляющее напряжение 24В (DC)
100419
БрендEaton
СтранаСША
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программы доставка
| Ассортимент продукции | Комбинации контакторов | ||
| Приложение | Звезда-треугольник запуск двигателя для комбинации контактора | ||
| Аксессуары | Звезда-треугольник комбинации SDAINL | ||
| Категория использования | НАК-3: нормальных асинхронных двигателей переменного тока: стартовая, Выключить во время работы | ||
| Технические данные для проверки дизайна | |||
| Номинальный ток для заданного тепловыделения | Ян | А | 30 |
| Тепловыделение на полюс, ток-зависимых | Пвид | Вт | 2.1 |
| Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 6.3 |
| Статические тепловыделение, внеоборотные-зависимых | Ппротив | Вт | 3.7 |
| Мощность тепловыделения | Пдисс | Вт | 0 |
| Температура окружающей среды мин. | °С | -25 | |
| Рабочая температура окружающей среды Макс. | °С | 60 | |
| МЭК/EN 61439 проверки дизайна | |||
| 10.2 прочность материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
| 10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
| 10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
| 10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
| 10.3 Степень защиты сборки | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
| 10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
| 10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
| 10.9 свойства изоляции | |||
| Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
| 10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
| Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
| Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
| 10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Технические данные етим 6.0
| Низковольтные промышленные компоненты (EG000017) / комбинация контакторов (EC000010) | |||
| Электротехника, автоматизация, контроль технологических процессов машиностроения / низковольтной коммутационной техники / Контактор (ЛВ) / комбинация контактора (ecl@ss8.1-27-37-10-09 [AGZ572011]) | |||
| Функция | Звезда-треугольник пускатель | ||
| Номинальное управляющее Напряжение питания при переменном 50Гц | В | 0 - 0 | |
| Номинальное управляющее Напряжение питания В переменного тока 60 Гц | В | 0 - 0 | |
| Номинальное управляющее Напряжение питания при постоянном токе | В | 24 - 24 | |
| Тип напряжения для приведения в действие | Постоянного тока | ||
| Номинальный рабочий ток IE при AC-3, 400 В | А | 30 | |
| Номинальная мощность при AC-3, 400 В | кВт | 15 | |
| Тип электрического соединения главной цепи | Винтовое соединение | ||
| Степень защиты (IP) | ІР00 |
Объем дм3
2,07
дм3
Ток, А
30 А
Модель
SDAINLM30(RDC24)
Управляющее напряжение
24 В
Бренд
Eaton
Вес
1,84 кг
Производитель
Eaton (Moeller)
Страна
США
