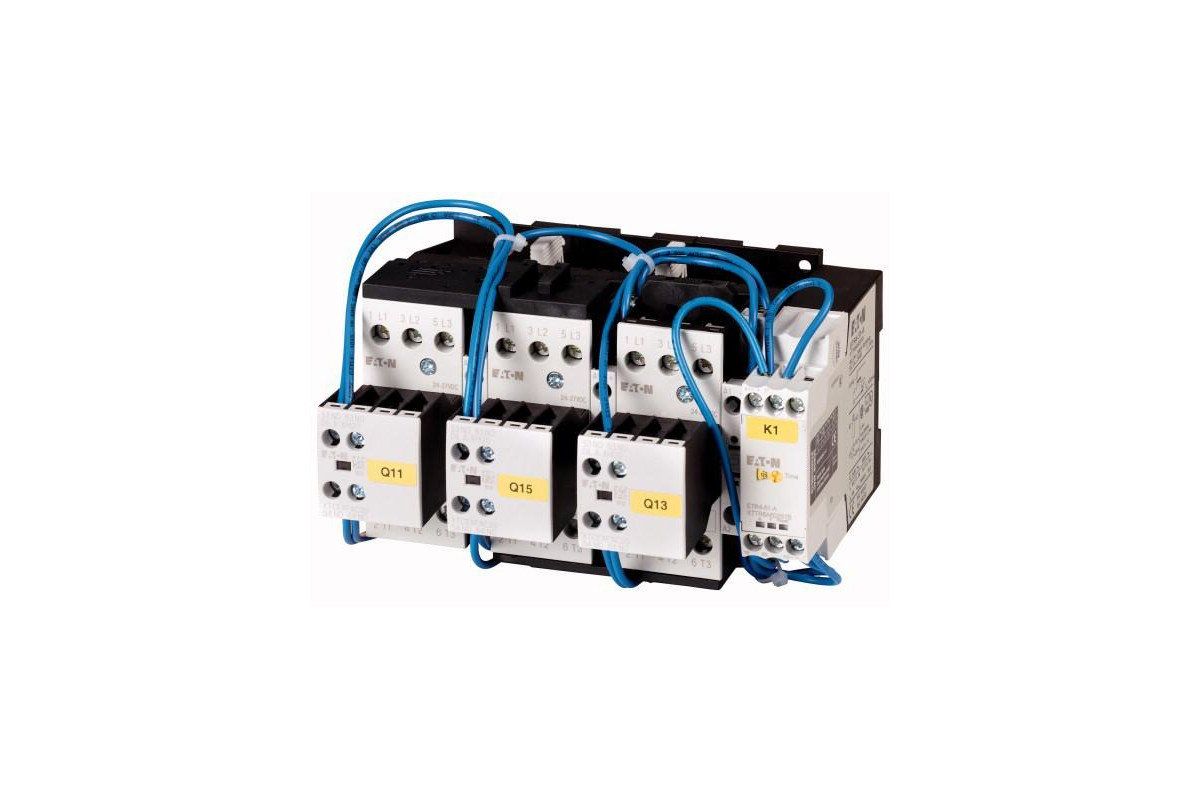

Пусковая комбинация звезда-треугольник SDAINLM55(230V50HZ,240V60HZ) 55А, управляющее напряжение 230В (AC)

26 243.00
Нет в наличии
10 дн.
Доставка
Варианты оплаты
БрендEaton СтранаСША

Технические характеристики

Артикул278411
Объем, дм32,071
Масса, кг1,85

Программа поставок

Ассортимент Комбинации контакторов
Применение Комбинации контакторов для запуска двигателя в режиме звезда-треугольник
Принадлежности сборка звезда-треугольник SDAINL
Категория применения AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Примечание Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Описание Частота коммутаций: макс. 30 включений в час
Расчетный рабочий ток
AC-3
380 B 400 B IeA55
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B PкВт15
380 B 400 B PкВт30
500 В PкВт37
660 B 690 B PкВт30
макс. время переключения с20
Управляющее напряжение 230 V 50 Hz, 240 V 60 Hz
Род тока: перем. ток/пост. ток Питание перем. тока
Отдельные компоненты комбинации
Сетевой контактор Q11 ТипDILM32-10 + DILA-XHI20
Контактор для соединения треугольником Q15 ТипDILM32-01 + DILA-XHI20
Контактор для соединения звездой Q13 ТипDILM25-01 + DILA-XHI20
Реле времени K1 ТипETR4-51
свободные вспомогательные контакты

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA55
Потеря мощности на полюс, в зависимости от тока sub>,vidW6
Потеря мощности оборудования, в зависимости от тока sub>,vidW17.9
Статическая потеря мощности, не зависит от тока sub>,vsW6.2
Способность отдавать потери мощности sub>,veW0
Мин. рабочая температура °C-25
Макс. рабочая температура °C60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Combination of contactors (EC000010)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Combination of contactor (ecl@ss8.1-27-37-10-09 [AGZ572011])
Function Star-delta contactor
Rated control supply voltage Us at AC 50HZ V230 - 230
Rated control supply voltage Us at AC 60HZ V240 - 240
Rated control supply voltage Us at DC V0 - 0
Voltage type for actuating AC
Rated operation current Ie at AC-3, 400 V A55
Rated operation power at AC-3, 400 V kW30
Type of electrical connection of main circuit Screw connection
Degree of protection (IP) IP00
Объем дм3
2,07 дм3
Ток, А
55 А
Модель
SDAINLM55(230V50HZ,240V60HZ)
Управляющее напряжение
230 В
Бренд
Eaton
Вес
1,85 кг
Производитель
Eaton (Moeller)
Страна
США
